拓扑优化型工业机器人手爪臂结构设计

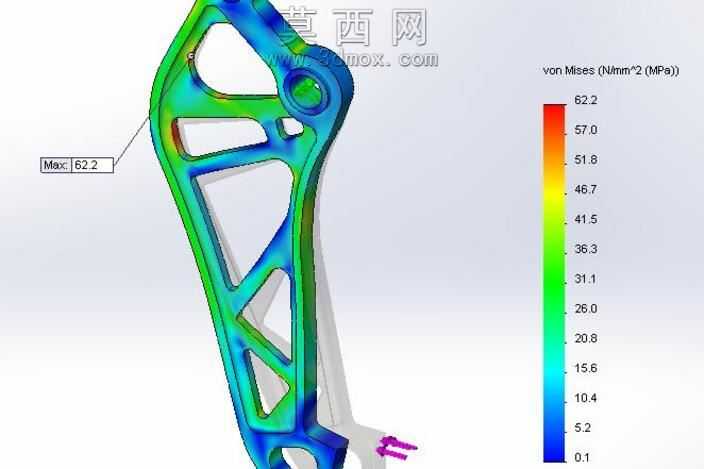

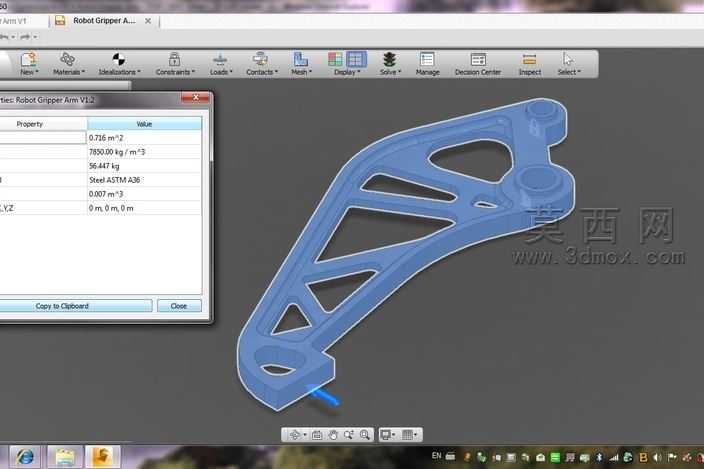

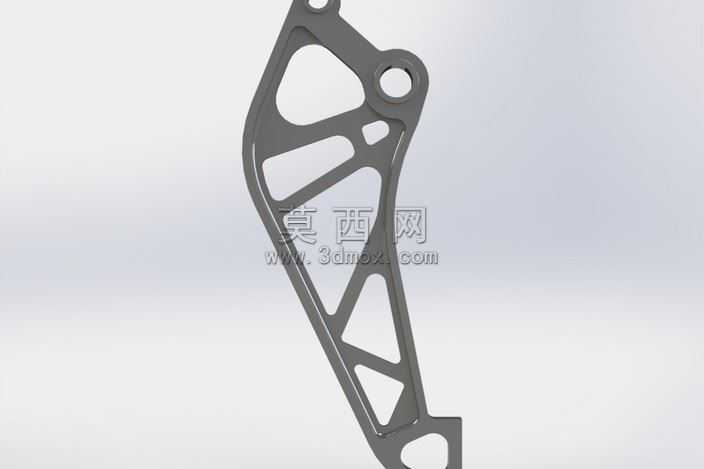

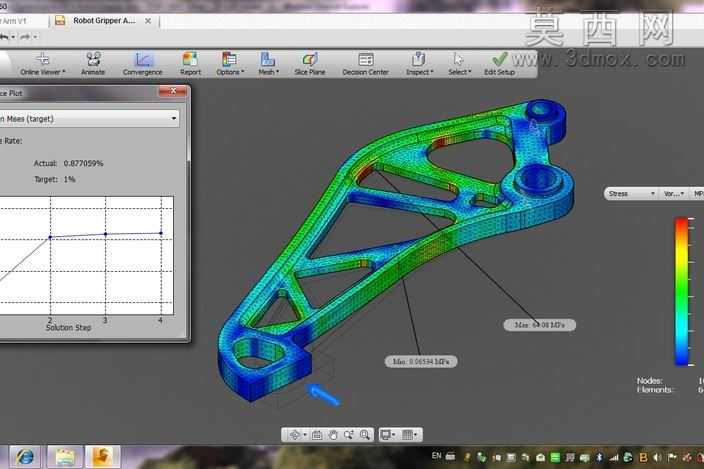

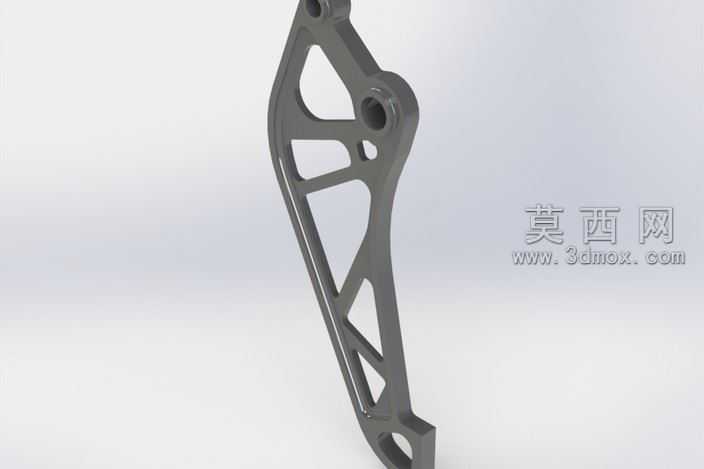

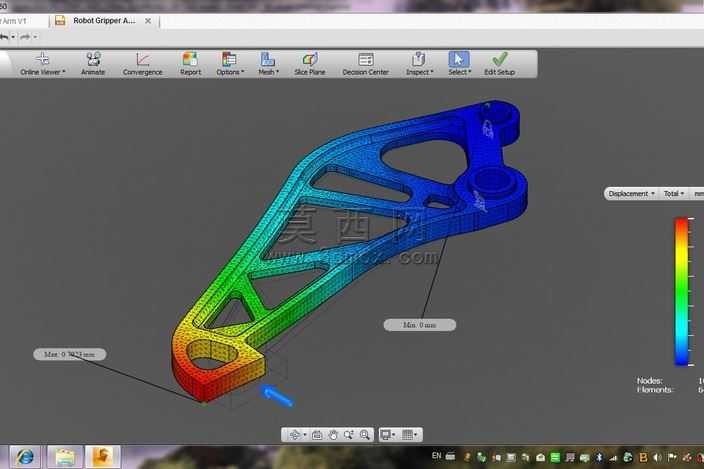

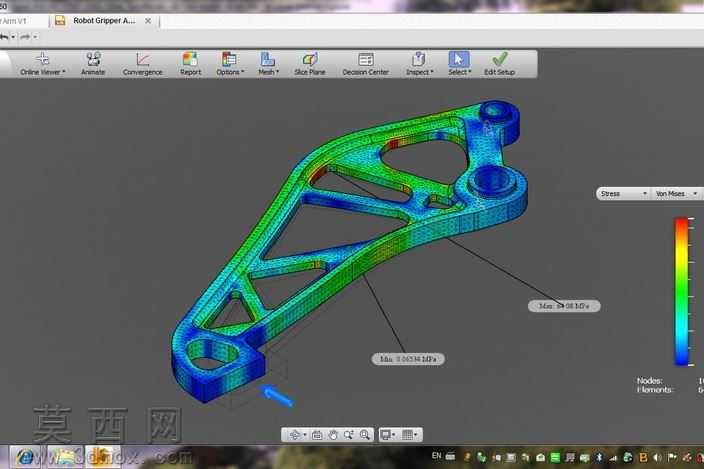

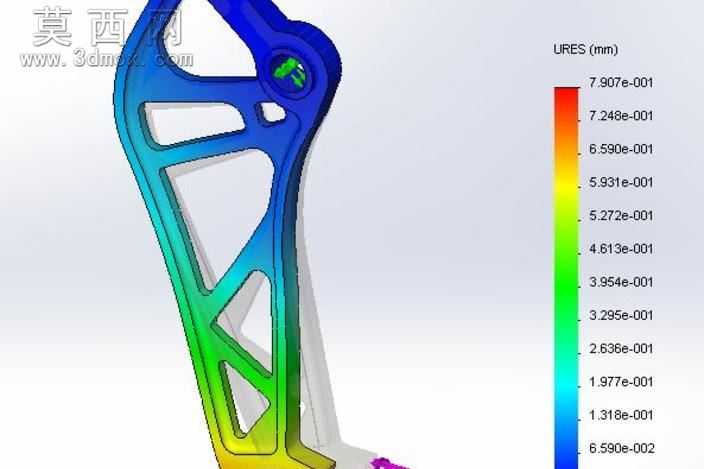

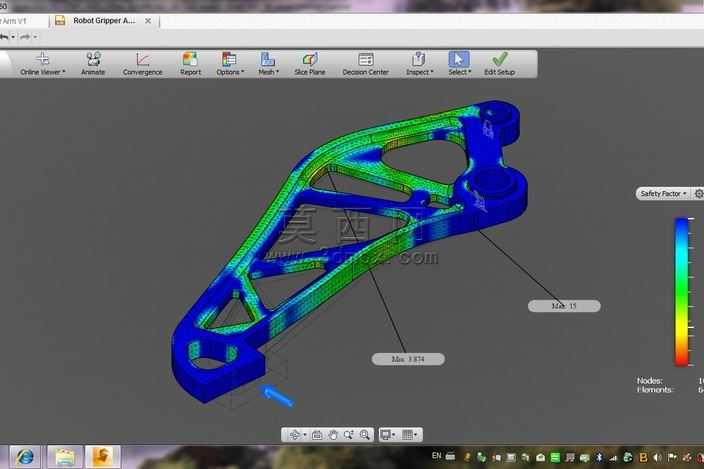

本作品为经过结构优化设计的机器人手爪臂构件，整体采用三维参数化建模方式完成全流程设计，建模阶段充分考虑构件的装配适配性与实际工况受力需求，对臂体的安装孔位、连接端面、夹持端接口都做了精准的尺寸约束，确保构件可直接适配对应规格的机器人手爪装配体系。设计过程中重点围绕轻量化与结构强度的平衡目标开展拓扑优化，在保证整体受力性能的前提下，对臂体非受力区域做了镂空式减重设计，通过多组三角形镂空筋格的排布，在削减构件整体重量的同时，利用三角形结构的力学稳定性提升臂体的抗扭、抗弯性能，避免冗余材料带来的无效负载。材质选用ASTM A36钢作为设计基准材料，建模阶段对材料的屈服强度、弹性模量、密度等参数做了完整赋值，为后续力学仿真提供准确的参数基础。渲染环节采用真实金属材质表现，还原了钢制构件经机加工后的哑光金属质感，对构件边缘的倒角、安装孔的内壁细节都做了精细化的渲染处理，清晰呈现臂体的结构轮廓与镂空区域的分布形态。设计过程中先后开展多轮仿真验证，通过有限元分析手段模拟臂体在额定夹持负载下的受力状态，分别测算不同结构版本下的最大冯·米塞斯应力、收敛率、最小安全系数与最大位移量，针对初版设计中应力集中、位移量偏大的区域做了局部结构补强，对冗余材料区域进一步做减重处理，经过迭代优化后，最终版本的构件在保持56.45千克重量的前提下，将最大冯·米塞斯应力控制在62.2MPa，最小安全系数达到4.02，最大位移量控制在0.7907毫米，完全满足机器人手爪臂的工况使用要求。整体结构在保证安装精度、连接强度的前提下，实现了结构效能的最优匹配，可有效降低机器人关节端的负载压力，提升手爪部件的动作响应速度。
