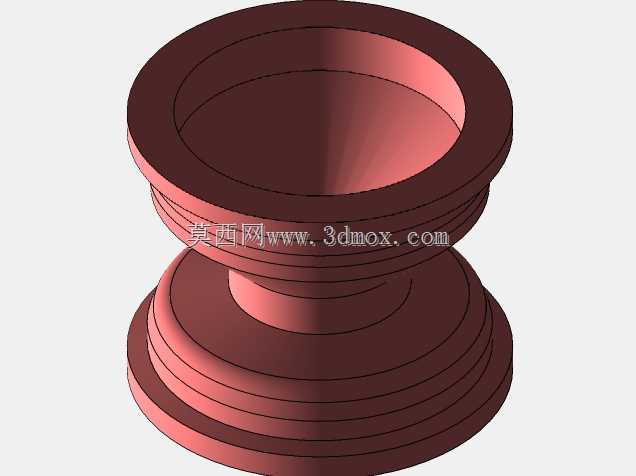

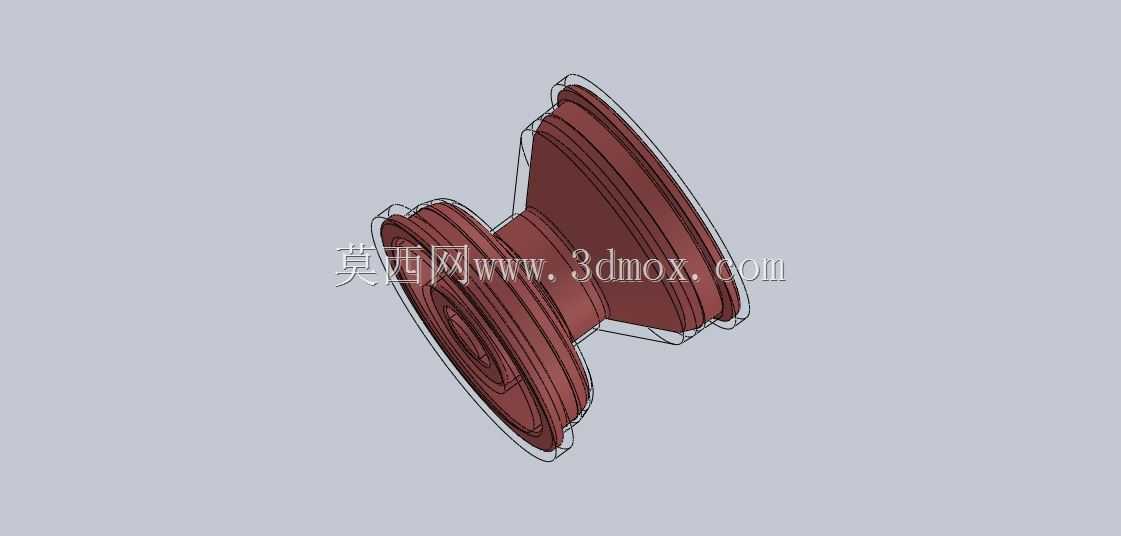

卡丁车行走系统轮组结构三维设计

　　该轮组部件作为卡丁车行走系统的核心承载构件，主要适配场地娱乐型卡丁车的使用场景，这类设备多部署于商业游乐场馆、户外越野赛道、青少年驾驶体验营等场地，日常运行中需要频繁应对急加速、急制动、高速过弯带来的侧向载荷与冲击载荷，对部件的结构强度、安装适配性有明确的工程要求。从实际使用功能来看，该部件承担着轮胎安装定位、动力传递、承载车身与驾乘人员重量的多重作用，轮体两侧的凸缘结构用于卡装充气轮胎的胎圈位置，避免车辆在高速过弯产生大侧向力时轮胎出现脱圈风险，中间的轴孔区域用于和行走半轴配合，通过键连接或者锁紧螺母实现周向与轴向固定，将动力系统输出的扭矩直接传递到轮胎，驱动车辆行进。设计过程中首先考虑的是场地卡丁车的维护便利性，

　　轮体采用对称式结构设计，左右两侧安装基准完全一致，现场维护更换时无需区分左右轮位，能够大幅缩短场馆运维的换件时间，减少设备停摆时长。轮体的径向截面采用变厚度设计，靠近轴孔的安装区域厚度更大，用于承受半轴传递的扭矩与冲击载荷，靠近外缘的胎圈安装区域厚度适当减薄，在保证结构强度满足要求的前提下，尽可能降低轮体自身的转动惯量，减少动力传输过程中的无效损耗，提升车辆的加速响应速度。安装边界方面，该轮组的轴孔直径匹配常规卡丁车25mm直径的行走半轴，轴孔端面预留有标准的锁紧螺母安装沉台，能够适配M20规格的圆螺母止动垫圈锁紧结构，轮缘的外径尺寸适配10寸规格的卡丁车专用低压轮胎，两侧凸缘的间距匹配对应轮胎的胎圈宽度，

　　安装后胎圈与凸缘的贴合面能够保证足够的接触面积，避免大扭矩传递时出现轮胎与轮组的相对滑动。轮体表面的加强筋结构沿着径向均匀分布，从轴孔位置一直延伸到外缘凸缘处，既能够提升轮体整体的抗扭转刚度，避免急加速急制动时轮体出现形变，也能够在车辆经过颠簸路面时，缓冲路面传递来的径向冲击，防止轮体出现开裂失效。针对场地卡丁车常见的碰撞场景，轮缘外侧做了圆弧过渡处理，没有尖锐的棱角结构，即使车辆发生剐蹭碰撞，也不会对轮胎侧面造成切割损伤，同时圆弧结构也能够提升轮缘自身的抗冲击能力，轻微碰撞后不会出现明显的变形，降低日常使用的损耗率。在装配公差设计上，轴孔与半轴的配合采用H7/k6的过渡配合，既能够保证装配时的便利性，

　　不需要过大的压装力就可以完成轮组的安装，也能够保证运行过程中轮组与半轴的同轴度，避免高速转动时出现车轮偏摆、车辆抖动的问题。胎圈安装位的尺寸公差控制在±0.1mm以内，保证轮胎安装后能够均匀贴合，不会出现轮胎动平衡超标的问题，减少车辆高速行驶时的振动，提升驾乘的舒适感与操控稳定性。
