多腔体内置成型结构模具三维设计

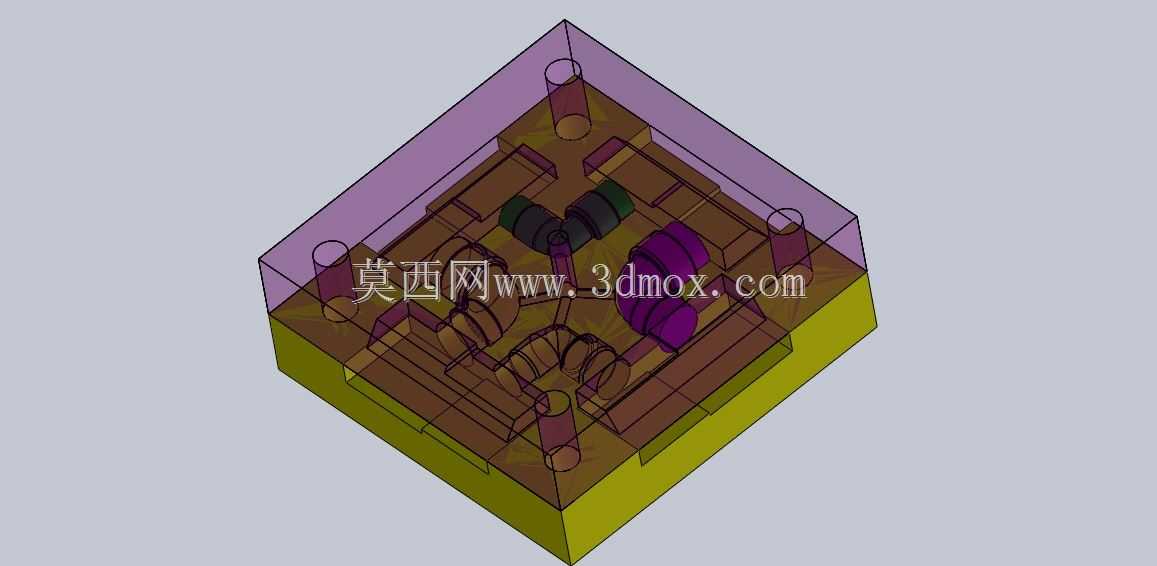

　　这套模具结构的设计核心围绕多腔同步成型需求展开，在实际量产场景中，主要用于小型带复杂曲面特征的塑胶结构件批量生产，常见于消费电子内部支撑件、小型家电功能配件的注塑成型工序。从结构布局来看，整套模架采用标准方体模坯结构，上下模合模边界清晰，四角设置的导向柱结构直接承担合模过程中的定位导向作用，避免合模错位导致的型腔啃伤、成型件飞边超差问题，导向柱的安装孔位直接在模坯上一体镗削加工，保证同轴度公差控制在0.02mm以内，满足高速注塑机连续开合模的精度保持要求。

　　内置的成型区域采用阵列式排布逻辑，单模可同时成型多组同规格工件，型腔部分的曲面成型面完全贴合工件的外轮廓曲面，对应型芯侧设置了匹配的内凹成型结构，合模后形成的封闭腔体完全匹配工件的壁厚设计，料流通道采用平衡式布局，从主浇道进入后通过分浇道均匀分配到各个型腔，保证每个型腔的进料速度、保压压力一致，避免不同腔位成型件出现收缩率不均、缺胶、飞边的质量差异。模具的上下模分型面设置在工件轮廓的最大截面处，分型面做了0.01mm的研配余量，合模后贴合间隙控制在注塑溢边值以下，无需额外加设密封条即可避免披锋产生。

　　从安装边界来看，整套模具的外形尺寸适配常规120吨级卧式注塑机的安装规格，模架上下平面的平行度公差符合注塑模安装标准，顶部浇口套的位置与注塑机射嘴中心高度匹配，侧面设置的锁模螺孔位置对应注塑机模板的标准T型槽间距，无需额外加工转接板即可直接上机安装。模具内部还预留了冷却水道的布设空间，环绕每个成型型腔设置环形冷却回路，进出水接口设置在模架侧面的标准位置，可直接对接注塑机的冷却水循环系统，通过控制冷却水流量和温度，将成型周期内的模具温度稳定在PP、ABS等常用塑胶材料的成型温度区间，缩短工件冷却定型时间，提升整体量产效率。

　　在结构细节设计上，顶出机构的排布对应每个成型件的边缘受力位置，采用圆顶针均匀布设，顶出行程经过精确计算，保证开模后工件可以顺利脱离型芯，同时顶针痕迹不会出现在工件的外观面上，满足后续直接组装的外观要求。模具的成型曲面部分做了抛光余量预留，加工完成后可通过镜面抛光处理降低型腔表面粗糙度，减少注塑过程中的料流阻力，同时提升成型件的表面光洁度，对于有皮纹需求的工件，也可直接在型腔表面做蚀纹处理，无需额外调整结构。整套结构的设计完全遵循注塑模具的通用设计规范，所有标准件都采用行业通用规格，后续生产过程中如果出现导向柱、顶针等易损件磨损，可直接采购标准件快速更换，降低模具维护成本和停机时间。
