90度弯管成型折弯轮组结构设计

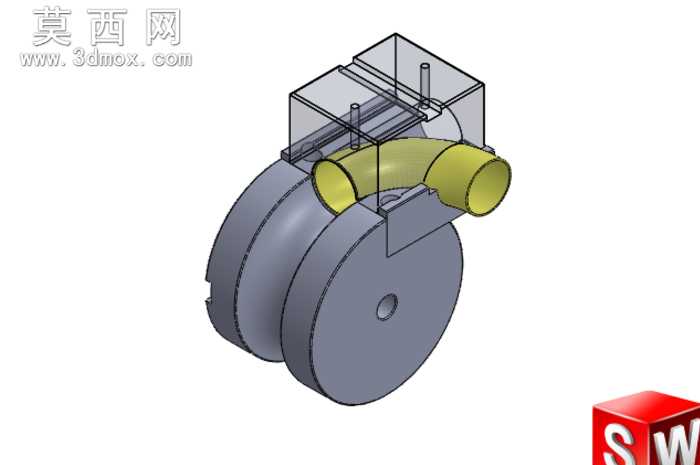

本作品为针对90度管材弯折加工设计的专用成型轮组结构，采用三维参数化建模方式完成整体方案搭建，建模过程中严格遵循管材弯折加工的工艺约束，对各部件的配合间隙、运动行程做了精准的参数化定义，确保结构在实际应用中可稳定完成整根管材的90度弯折作业，避免管材弯折过程中出现瘪管、开裂、弯折角度偏差等常见工艺问题。模型整体采用分层式结构设计，主体承载部分为双轮并列的支撑轮结构，两个支撑轮同轴布置，轮面加工有与待加工管材外径匹配的圆弧凹槽，弯折作业时可从下方承托管材，为管材提供稳定的支撑基准，避免管材在弯折受力时出现径向变形；与支撑轮配合的弯折导向部分采用弧形流道式设计，黄色的导向通道内壁做了顺滑的圆弧过渡处理，通道曲率完全匹配90度弯折的成型轨迹，可在弯折过程中引导管材沿预设轨迹变形，保证弯折后的管材弧度均匀、内壁光滑无褶皱。上方的定位夹持模块采用分体式块体结构，建模时对夹持面做了防滑纹理的细节设计，可在弯折作业前牢固固定管材的待弯折段，避免管材在受力过程中出现轴向窜动，保证弯折位置的精度。材质设定上，支撑轮与夹持模块采用高耐磨模具钢材质，表面做淬火硬化处理的渲染效果，呈现出金属哑光的冷灰色质感，可承受长期弯折作业的磨损；导向通道部分采用耐磨铜合金材质，渲染为暖黄色金属质感，既保证与管材接触时的顺滑度，也可通过材质区分清晰展示结构的不同功能模块。设计过程中充分考虑了机构的装配合理性，各部件之间预留了合理的装配公差，支撑轮的中心轴孔、导向模块的安装定位槽、夹持块的连接孔位都做了标准化的尺寸设计，可直接适配常规的管材加工设备安装接口，无需额外做结构修改即可投入生产应用。整体结构没有冗余的设计部件，所有结构都服务于管材90度弯折的核心功能，在保证结构强度的前提下尽可能压缩了整体体积，可适配不同规格的小型管材弯折加工场景，建模过程中对所有的圆角、倒角、安装孔等工艺细节都做了完整还原，不存在结构干涉、特征缺失的问题，可直接用于工程出图、加工制造或者教学演示使用。
