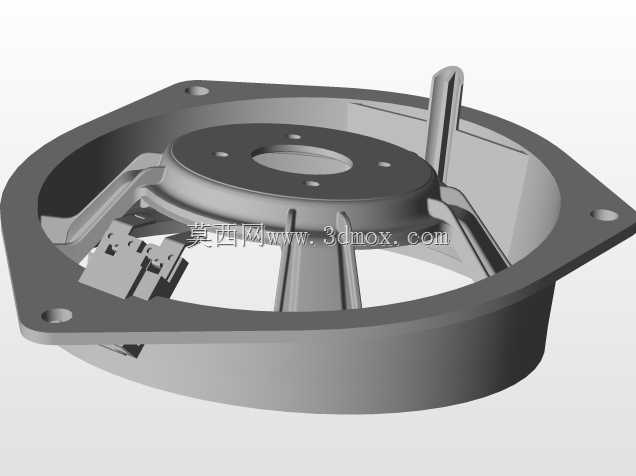

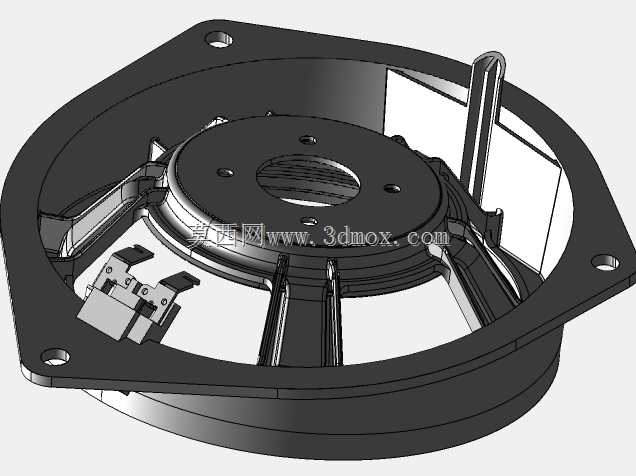

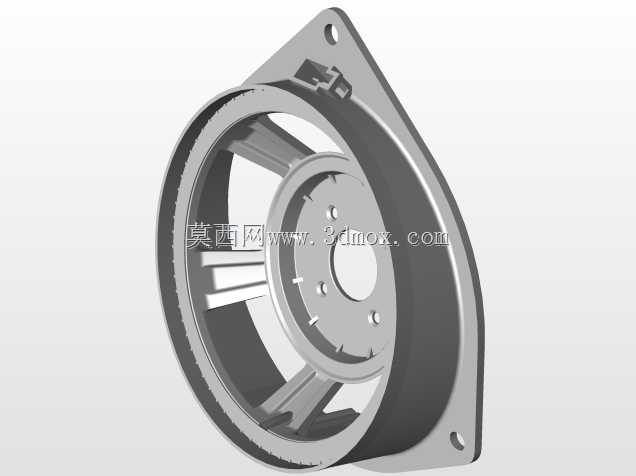

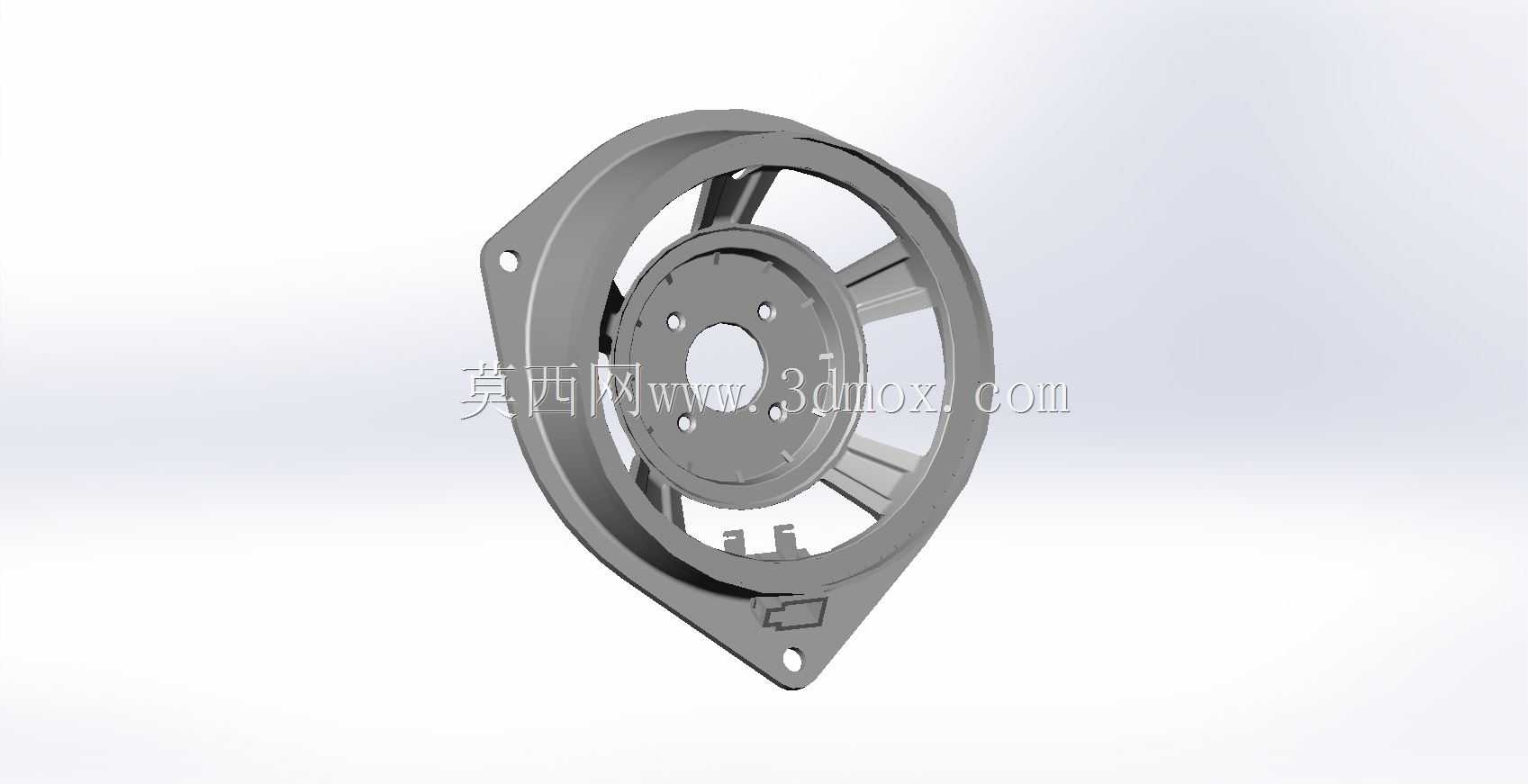

车载五英寸扬声器安装固定支架结构

　　在车载音响系统的配套结构设计中，扬声器的安装固定支架是直接影响发声稳定性、装配适配性的核心承载部件，这款适配五英寸扬声器的支架结构，主要面向乘用车主驾、副驾门板位或者后台板位的预装场景设计，日常装车后需要承受车辆行驶过程中持续的路面振动传导，同时要为扬声器单元提供稳定的刚性支撑，避免单元工作时的谐振带动周边内饰件产生异音。从实际装车的适配逻辑来看，这款支架的安装点位完全对应主流A级、B级车型门板内侧的预装螺柱位置，三个呈三角分布的固定耳片上预留的通孔尺寸，刚好匹配车企通用的M5自攻螺钉装配公差，安装时不需要额外在门板钣金上打孔，直接对准原有预装位就能完成固定，能大幅降低总装环节的操作时长。支架的主体环形框架采用等壁厚的加强筋布局，

　　环形内侧的辐条结构并非均匀分布，而是对应扬声器单元的磁钢位置做了避让缺口，既保证了整体框架的抗扭刚度，又不会遮挡扬声器背部的散热空间，长时间大功率播放音频时，磁钢产生的热量可以通过辐条之间的空隙快速流通散出，避免高温堆积导致音圈性能衰减。在设计思路上，这款支架没有采用全封闭的盆架结构，而是在环形侧壁上预留了多段通风格栅，一方面是为了平衡扬声器振膜前后的气压差，减少低频信号回放时的气流阻尼，让低频下潜的表现更扎实，另一方面也能降低支架整体的用料重量，符合车载零部件轻量化的设计要求。支架的外缘轮廓做了不规则的切边处理，完全贴合对应车型门板内侧的曲面造型，装配后支架和门板内饰板之间不会出现明显的装配缝隙，能减少音频播放时的气流泄漏，

　　提升车门腔体的声学密封效果。从安装边界尺寸来看，支架的最大外轮廓直径控制在142毫米，刚好适配五英寸扬声器单元的安装沉台，沉台的深度为18毫米，能将扬声器单元的折边完全嵌入支架内部，装配后单元表面和支架端面保持齐平，不会突出到内饰板外侧影响门板的整体装配。固定耳片的位置相对于环形中心的偏移量经过反复校核，装车后支架的中心轴线和门板上的扬声器出声孔中心完全重合，不会出现偏位导致的声波衍射问题。支架的材料选型适配车载常用的PP加玻纤注塑工艺，壁厚控制在2.5毫米，既保证了常温下的结构强度，在-40℃到85℃的车载工作温度区间内也不会出现脆裂或者形变，能覆盖车辆在不同地域环境下的使用需求。在细节处理上，

　　支架和扬声器单元接触的沉台面上预留了0.8毫米的密封胶条安装槽，装配时可以配套泡棉胶条填充支架和单元之间的缝隙，进一步提升腔体的密封性，减少声短路现象的出现。辐条的厚度从环形外缘到中心安装位做了渐变处理，靠近中心磁钢安装位的位置厚度增加到3.2毫米，提升核心承载位置的结构强度，靠近外缘的位置厚度逐步收窄，在保证刚度的前提下尽可能减少材料用量。三个固定耳片的根部都做了R3的圆角过渡，避免车辆长期振动下耳片根部出现应力集中导致的断裂问题，耳片上的安装孔周边做了0.5毫米的凸台加强，螺钉锁紧时的压力可以通过凸台均匀分散到耳片整体结构上，不会因为锁紧力过大导致耳片开裂。实际装车验证过程中，这款支架在20-2000Hz的音频扫频测试中没有出现自身的结构谐振，不会产生额外的杂音干扰扬声器的正常发声，经过连续100小时的振动台模拟路况测试后，支架的固定点位没有出现松动，整体形变量小于0.2毫米，完全满足车载零部件的可靠性要求。
