车载6.5英寸扬声器安装支架结构设计

　　车载影音系统的声学表现，很大程度上取决于扬声器安装结构的匹配精度，这款6.5英寸规格的扬声器支架，是面向乘用车车门内嵌安装场景开发的结构件，日常装车作业中，这类支架需要同时兼顾扬声器单元的定位精度、车门钣金的安装适配性，以及长期车载工况下的结构可靠性。

　　从实际装车场景来看，这类6.5英寸扬声器多部署在乘用车前后门内饰板内侧的钣金安装位，部分车型也会将其作为后排环绕单元部署在侧围内饰板中，支架的核心作用首先是完成扬声器单元与车身钣金的刚性连接，避免车辆行驶过程中因振动产生的结构异响，同时抵消扬声器工作时的盆架谐振，保证低频发声的扎实度。不同于通用型改装支架，这款结构的安装耳位完全按照量产车的钣金孔位匹配，三个带安装过孔的凸耳沿盆架外沿非均匀分布，对应车门钣金上的预装螺柱位置，装车时无需额外打孔，直接对位卡入后拧紧紧固件即可完成固定，能大幅降低产线装配的工时消耗，也适配售后改装场景的无损安装需求。

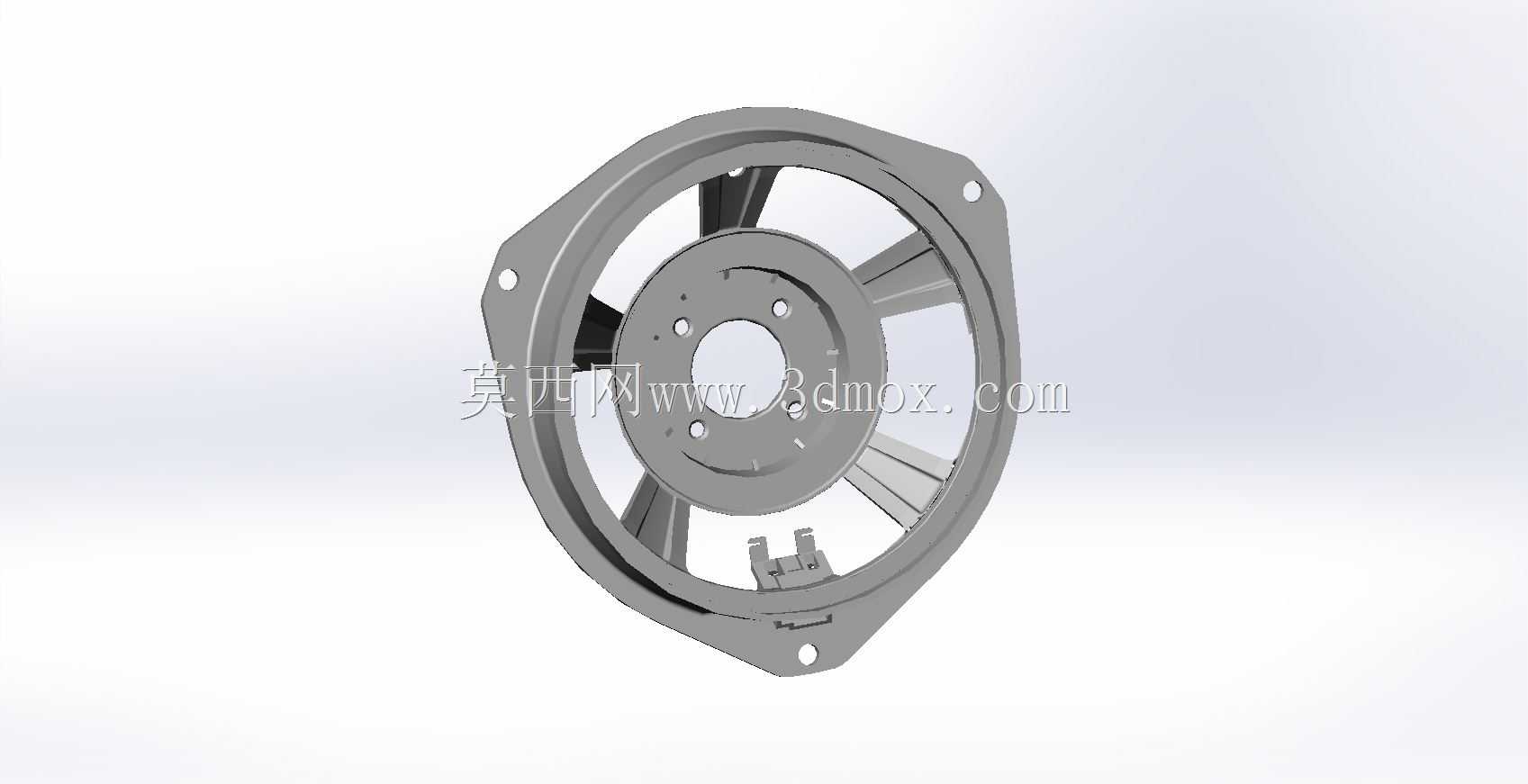

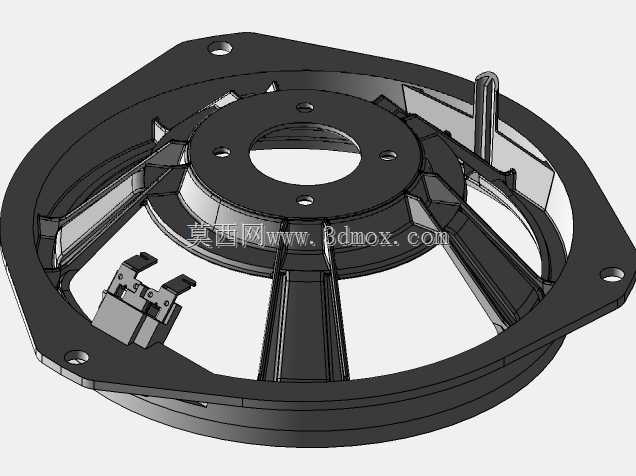

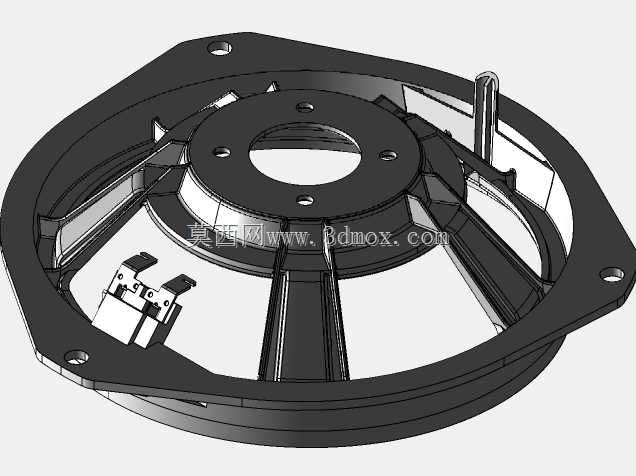

　　结构设计层面，支架主体采用环形承载结构，中心的定位环用于承托扬声器单元的磁路部分，环面上的四个小孔对应扬声器盆架的固定螺孔，装配时扬声器单元从支架后侧装入，螺丝从正面穿过环面孔位锁紧盆架，保证单元与支架的同轴度，避免偏心安装带来的音圈擦圈风险。支架外圈与中心定位环之间设置了多道辐射状加强筋，这些加强筋并非等厚设计，靠近安装耳位的筋条厚度更大，用于传递安装点的紧固力，避免支架受螺栓压紧力产生形变；筋条之间的镂空区域一方面为扬声器振膜的背部运动留出足够的气流空间，减少背压带来的音质劣化，另一方面也能降低支架整体重量，符合车载部件的轻量化要求。

　　安装边界尺寸上，这款支架适配的是行业通用的6.5英寸扬声器单元，中心定位环的内径匹配常规6.5英寸单元的磁路外径，安装耳位的分布圆直径、过孔尺寸都经过实车匹配，安装后支架整体突出钣金面的高度控制在合理范围内，不会与车门内饰板的吸音棉、玻璃升降机构产生运动干涉。支架边缘的翻边结构做了圆角处理，避免装配过程中割伤车门防水膜，也能减少应力集中，提升支架的抗冲击能力，应对车辆行驶过程中的颠簸、车门开关的冲击载荷。

　　从功能特性来看，这款支架的结构完全服务于车载声学的实际需求，不同于家用扬声器的外露式安装结构，车载场景下扬声器处于封闭的车门腔体内，支架的镂空比例经过反复调整，既保证足够的结构强度，又不会遮挡扬声器背部的气流通道，避免腔体内的驻波影响中低频的清晰度。安装耳位的过孔做了沉台设计，螺栓锁紧后头部不会突出支架表面，避免与扬声器盆架产生干涉，同时沉台结构也能分散螺栓的压紧力，防止长期使用后支架安装位出现应力开裂。

　　在实际的结构开发过程中，这类支架的建模需要优先匹配安装点的硬点尺寸，先根据车身钣金的安装孔位坐标确定三个安装耳的位置，再根据扬声器单元的安装尺寸确定中心定位环的参数，之后通过加强筋的布局平衡强度与重量的关系，还要模拟螺栓锁紧后的支架形变，确保中心定位环的形位公差满足扬声器的安装要求，避免单元安装后出现倾斜，导致音圈运动偏离磁隙，影响扬声器的使用寿命与声学表现。对于车载改装场景而言，这类精准匹配的支架还能减少安装时的密封处理难度，支架与钣金贴合的面做了平面度控制，装配时只需贴一圈密封泡棉就能实现车门腔体的密封，保证扬声器的低频输出效率，不会因为漏气出现低频松散的问题。
