光伏组件用线缆防护接线盒结构

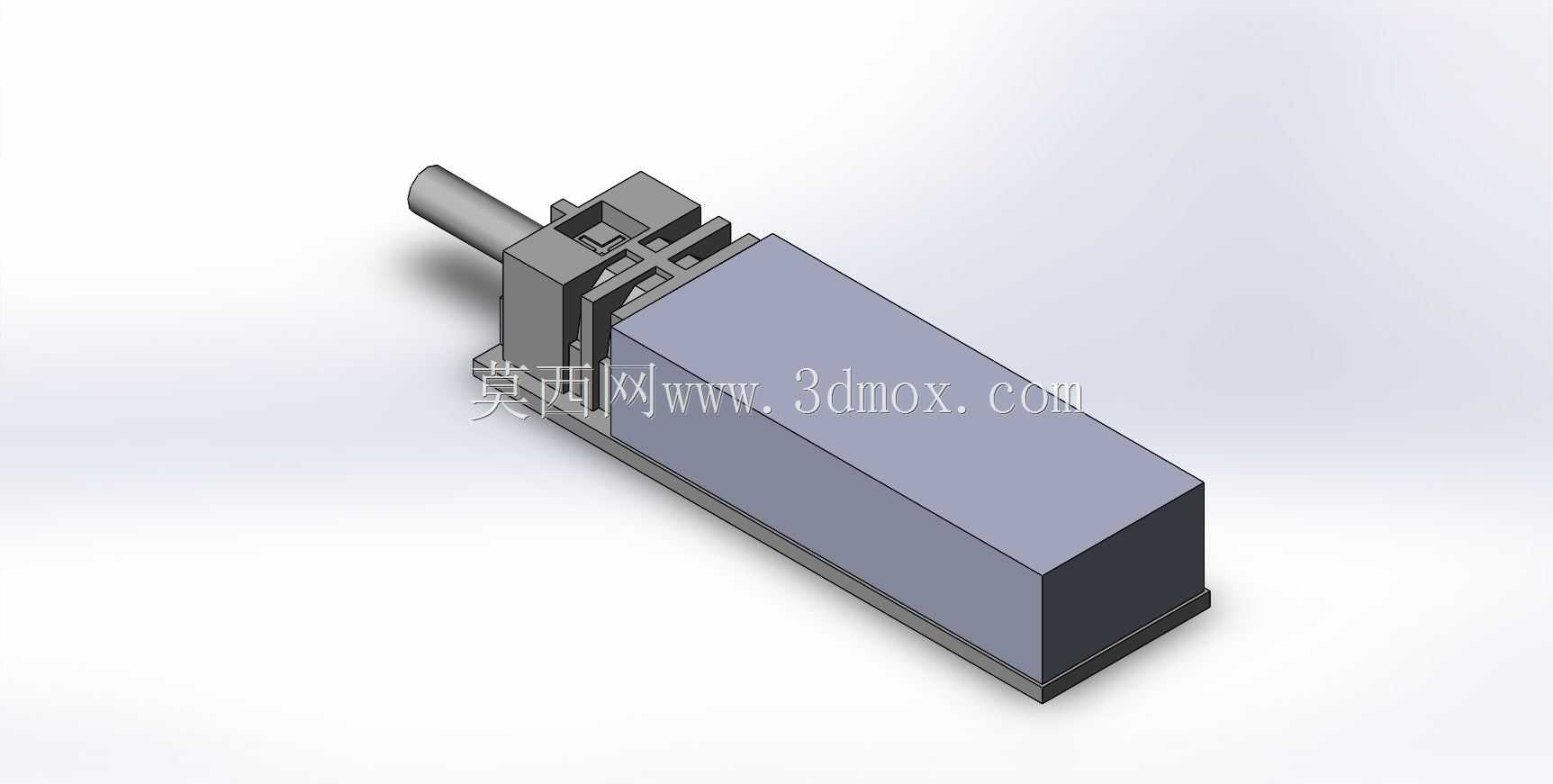

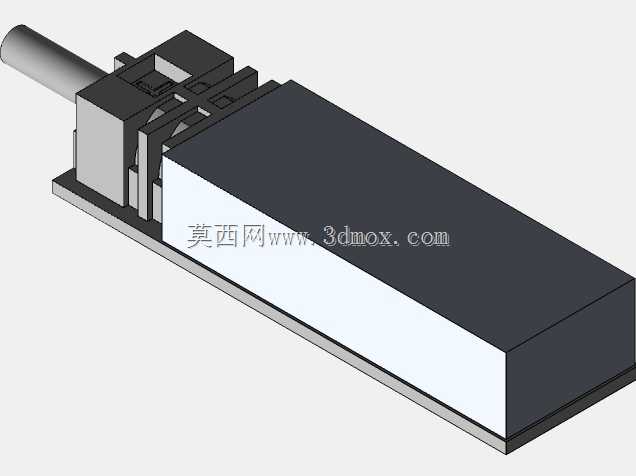

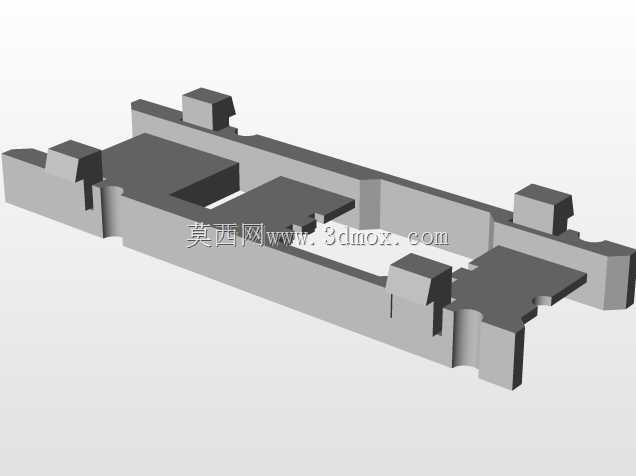

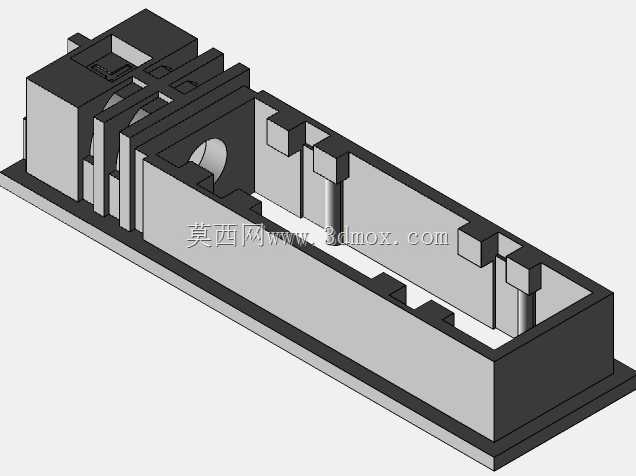

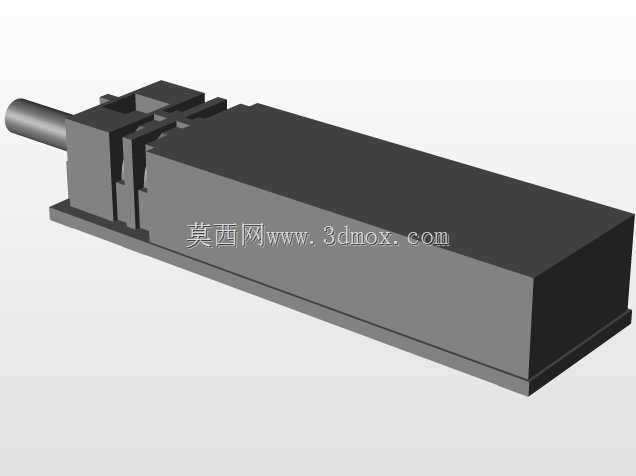

　　在分布式光伏电站与集中式光伏阵列的现场施工中，接线盒是光伏组件输出端的核心衔接部件，直接承担着组件串并联线路的汇接、旁路保护、线缆应力释放的多重作用，其结构设计的合理性直接影响光伏系统长期户外运行的可靠性。这款接线盒的结构设计完全贴合户外光伏应用的实际工况，主体采用长方体绝缘壳体作为承载基础，壳体一侧延伸出线缆锁紧结构，用于固定从组件背板引出的汇流带与外部输出线缆，避免户外长期受风力摆动、温度形变带来的线缆拉扯松脱问题。从结构布局来看，壳体内部预留了旁路二极管的安装腔位，同时设置了多道卡槽用于固定导电铜片，导电片的排布间距严格遵循电气间隙要求，避免高湿环境下出现爬电击穿风险。壳体的合盖位置设计了凹凸咬合的止口结构，

　　配合密封胶圈可以实现IP65级别的防护能力，能够抵御户外暴雨、扬尘、紫外线长期照射带来的老化侵蚀，适配西北戈壁、南方沿海高盐雾、东北高寒等多种复杂户外场景的使用需求。线缆引出端采用了阶梯式的锁紧结构，不同于常规的直插式格兰头，这种结构在壳体内部设置了线缆防拉脱的倒刺卡位，当外部线缆受外力拉扯时，倒刺会嵌入线缆外被，将拉力直接传导至壳体结构，避免线缆芯线与内部导电端子的连接点受力脱落，这一细节设计在实际电站运维中能大幅降低线缆松脱导致的组件断路故障。壳体的安装面设计了与光伏组件背板贴合的平整基准面，边缘预留了双面胶粘贴的定位槽，安装时可以直接通过耐高温双面胶将盒体固定在组件背板的预设位置，不需要额外打孔破坏组件背板的密封结构，安装边界完全适配常规晶硅组件的背板出线位置，不会与组件的铝边框、压块安装位产生干涉。从设计思路上，这款结构优先考虑了现场装配的便捷性，壳体内部的导电端子采用了压接式的快装结构，现场施工时不需要焊接，只需要将汇流带插入端子卡槽后压合锁紧即可完成接线，单组件的接线耗时可以控制在两分钟以内，大幅提升光伏电站的现场施工效率。同时壳体的壁厚设计做了针对性的优化，在卡扣、锁紧位等受力位置做了局部加厚，其余非受力位置适当减薄，在保证结构强度满足15年以上户外使用要求的前提下，尽可能降低壳体的材料用量，控制产品的生产成本。在实际选型应用中，这款接线盒可以适配常规60片、72片晶硅光伏组件的输出参数，

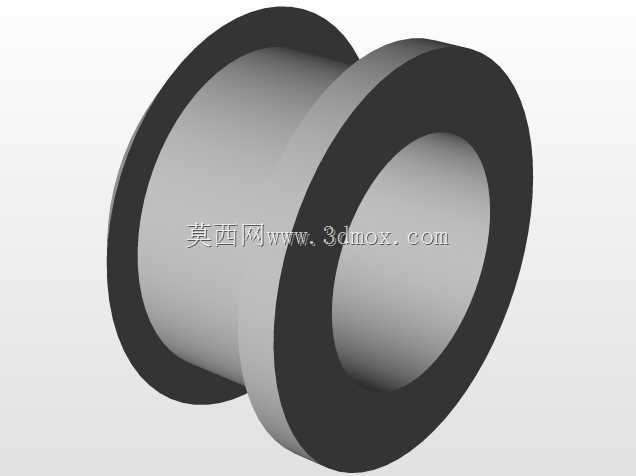

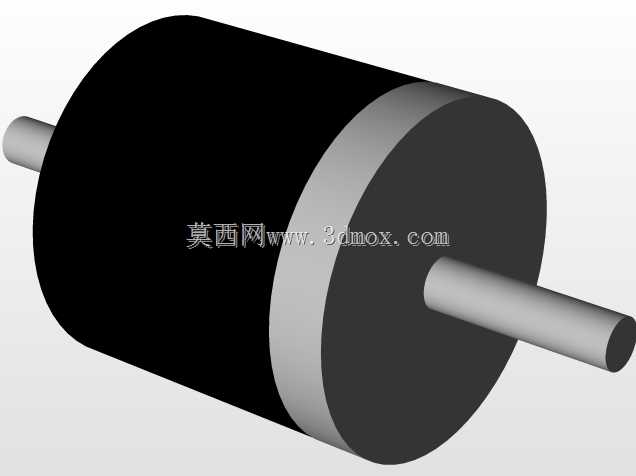

　　内部预留的二极管安装位可以适配常规规格的旁路二极管，当组件局部被遮挡出现热斑效应时，旁路二极管可以及时导通将被遮挡的电池片旁路，避免组件局部过热烧毁。线缆引出端的尺寸设计兼容常规4平方、6平方的光伏专用线缆，锁紧结构的密封胶圈可以根据线缆外径做适配调整，不需要额外更换配件就能满足不同线径的使用需求。壳体的边角位置全部做了圆角过渡处理，避免安装过程中尖锐边角划伤施工人员，同时也能减少应力集中，降低低温环境下壳体受撞击开裂的风险。不同于部分一体式灌胶的接线盒结构，这款盒体采用卡扣式合盖设计，后期运维时如果出现二极管损坏、端子锈蚀的问题，可以直接拆开盒盖更换内部配件，不需要整体更换接线盒，大幅降低光伏电站全生命周期的运维成本。

　　在结构建模过程中，所有配合尺寸都预留了合理的公差带，壳体与上盖的卡扣配合量控制在0.3-0.5mm之间，既保证合盖后不会松脱，又能保证装配时不需要过大的按压力就能顺利扣合；线缆锁紧位的内孔尺寸比常规光伏线缆外径小0.8mm，配合橡胶密封圈的压缩量，可以保证线缆穿入后既能够顺利推进到位，又能实现足够的抱紧力与密封效果。安装面的平面度控制在0.2mm以内，保证与组件背板粘贴时不会出现缝隙，避免雨水顺着缝隙渗入盒体内部。整体结构没有多余的冗余设计，所有结构特征都服务于实际使用中的功能需求，从户外防护、装配效率、运维便利性、安装适配性多个维度做了平衡，能够满足当前主流光伏组件的接线防护需求。
