往复式动力设备用活塞十字头结构

　　在往复式发动机、往复式压缩机这类依靠活塞做直线往复运动完成做功或介质压缩的设备中，活塞十字头是连接活塞组与连杆机构的核心中间部件，其结构设计直接决定了整机运行的稳定性、摩擦损耗水平与核心部件使用寿命。很多刚接触动力设备结构设计的工程师容易忽略十字头的作用，直接将连杆与活塞销硬连接，实际台架测试时很快就会出现活塞裙部偏磨、缸套内壁拉伤、活塞环密封失效漏气漏油的问题，根源就在于没有通过十字头结构分解连杆摆动带来的侧向分力。

　　从实际应用场景来看，十字头的工作环境始终处于交变载荷冲击下：发动机做功冲程中，燃烧爆发压力通过活塞传递到十字头承压面，压力峰值往往能达到数兆帕到数十兆帕不等，同时连杆随曲轴转动产生的摆角会持续给十字头施加垂直于活塞运动方向的侧向力，十字头需要在机身滑道内做高精度的直线往复滑动，把侧向力完全传递到机身滑道的承压壁上，让活塞只承受沿气缸轴线方向的轴向力，从根源上消除活塞受到的侧向挤压，避免活塞在缸套内出现偏斜卡滞。在大中型往复式压缩机的设计中，十字头的重量、滑动间隙、承压面比压更是直接影响设备的振动水平与连续运行周期，不少石化场站的压缩机非计划停机，拆解后都能发现十字头滑道间隙超差、巴氏合金承压层脱落的问题，都是前期结构设计时对载荷分布、润滑路径考虑不足导致的。

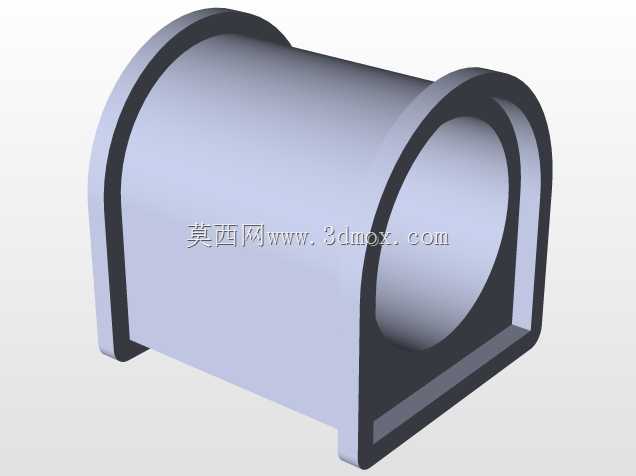

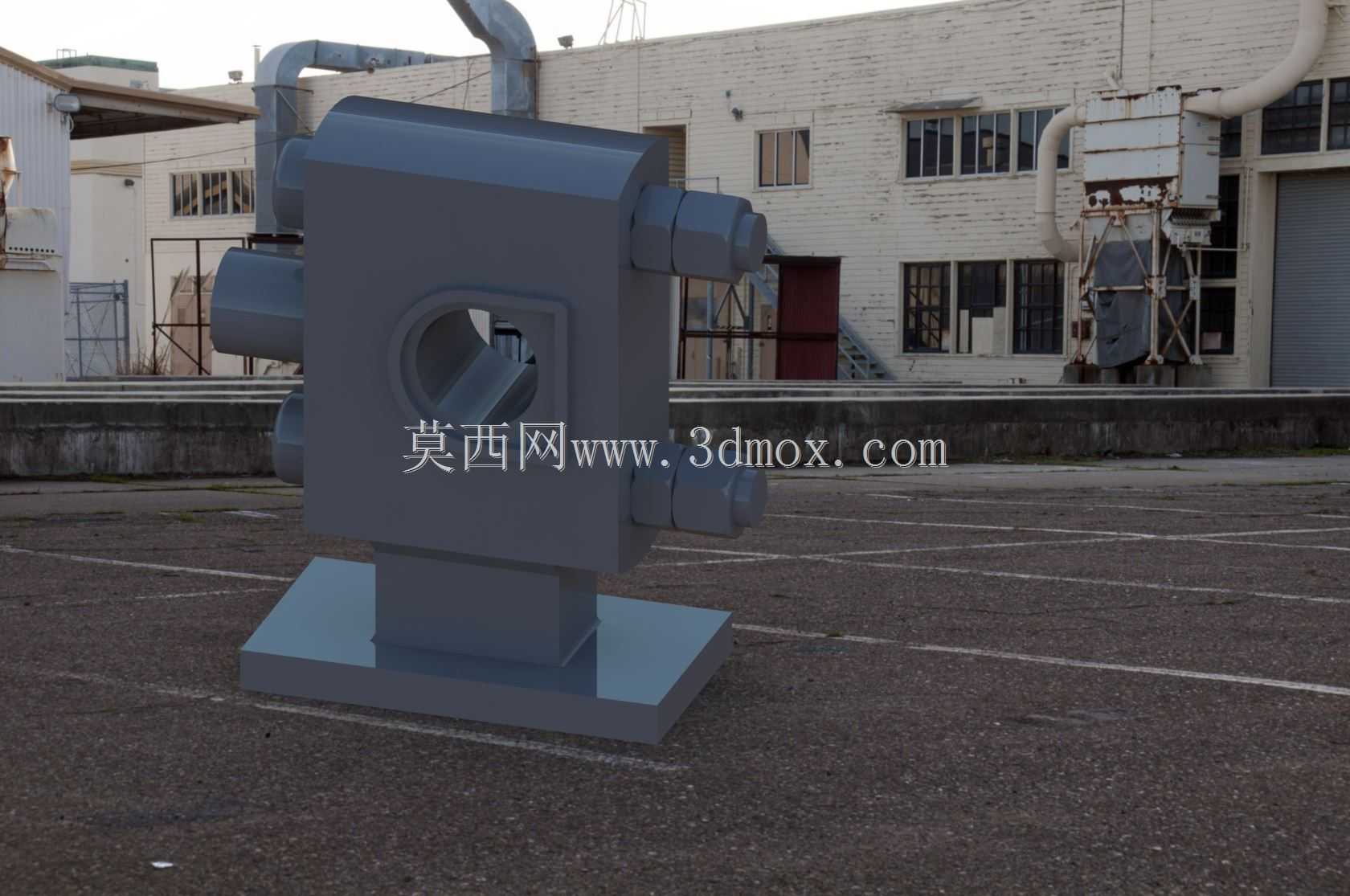

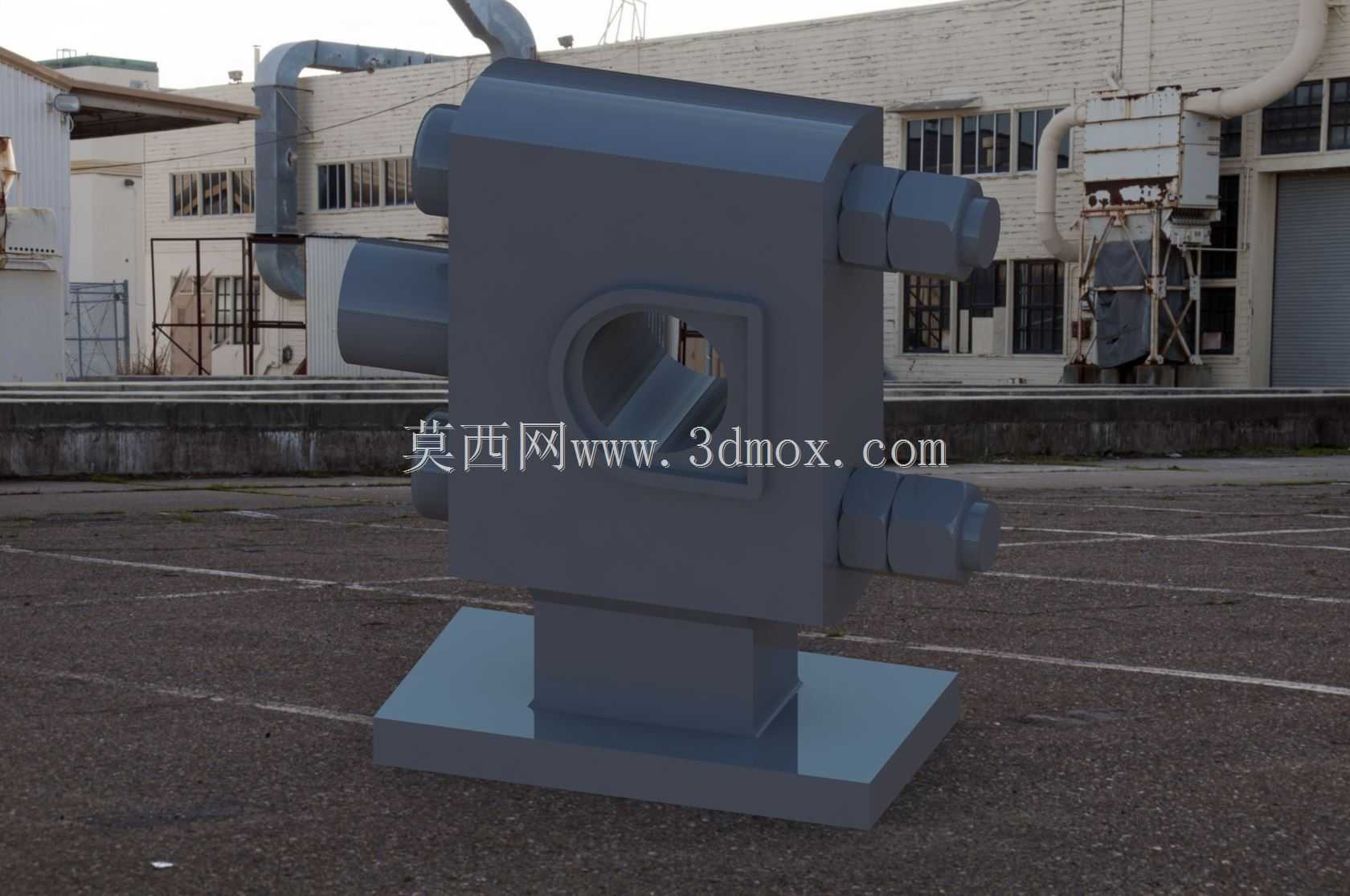

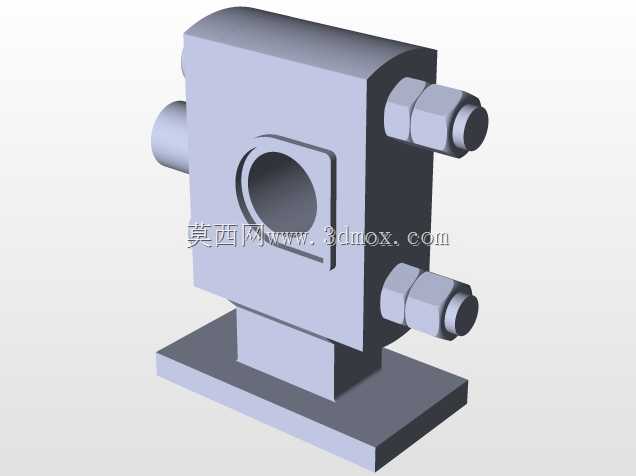

　　这款十字头的结构设计采用了整体式铸钢基体加两侧对称连接螺柱的布局，主体为方块式承压结构，底部设置有一体化的导向滑履安装基面，滑履面可根据不同设备的滑道形式更换不同厚度的调整垫片，用来精准控制十字头在滑道内的径向间隙，保证滑动过程中不会出现卡滞或旷量。中部开设的十字形通孔为活塞拉杆与连杆小端的连接销孔，销孔内壁设计有润滑油槽，运行时压力润滑油会通过机身油道进入销孔间隙，在销与孔之间形成稳定的油膜，降低连接部位的摩擦磨损。两侧对称布置的大直径紧固螺柱，用于将十字头体与前端的活塞拉杆连接座锁紧，螺柱的预紧力矩经过严格计算，既要保证交变载荷下连接不会松脱，又要避免预紧力过大导致螺柱出现疲劳断裂。

　　从安装边界尺寸来看，这款十字头的外形轮廓充分考虑了中小型往复设备的机身内部空间限制，整体宽度适配直径120-180mm规格的气缸配套滑道，滑履底面到十字头中心销孔的中心高严格匹配同系列机身滑道的中心高尺寸，安装时不需要额外加工调整垫即可保证活塞与气缸的同轴度要求。十字头的行程适配范围在120-200mm之间，能够覆盖多数中小型固定式往复压缩机、中小功率天然气发动机、小型石油钻井用泥浆泵的动力端传动需求。设计时特意将十字头的重心调整到与滑道滑动面的中心重合，避免高速往复运动时出现附加的倾覆力矩，降低滑道面的局部比压，延长滑履巴氏合金层的使用寿命。

　　在结构细节处理上，十字头所有的棱边都做了R3-R5的圆角过渡，避免应力集中导致的疲劳裂纹，承压滑履面的表面粗糙度控制在Ra1.6以下，保证润滑油膜能够稳定附着，不会出现干摩擦。销孔与连接螺柱孔的位置度公差控制在0.02mm以内，保证装配后活塞拉杆、十字头、连杆小端的同轴度，避免运行时出现附加的弯曲载荷。不同于分体式十字头结构，这款整体式十字头的刚性更好，在承受高爆发压力时不会出现连接面错位的问题，更适合载荷波动较大的工况使用，比如燃气发动机、变工况运行的工艺压缩机等场景。实际建模过程中，已经将所有的安装配合面、润滑通道、连接结构做了完整的特征还原，结构工程师可以直接根据配套的气缸直径、曲轴行程、连杆长度调整对应尺寸，快速完成整机动力端的结构适配，不需要从零开始做十字头的基体结构设计，能够大幅缩短动力类往复设备的研发设计周期。
