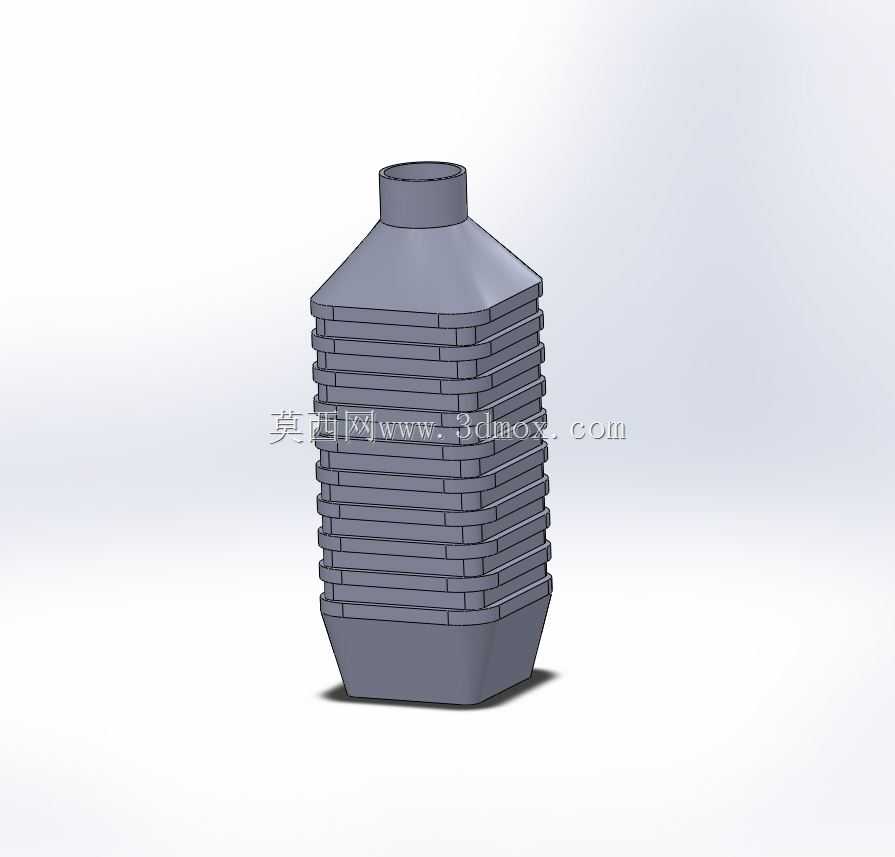

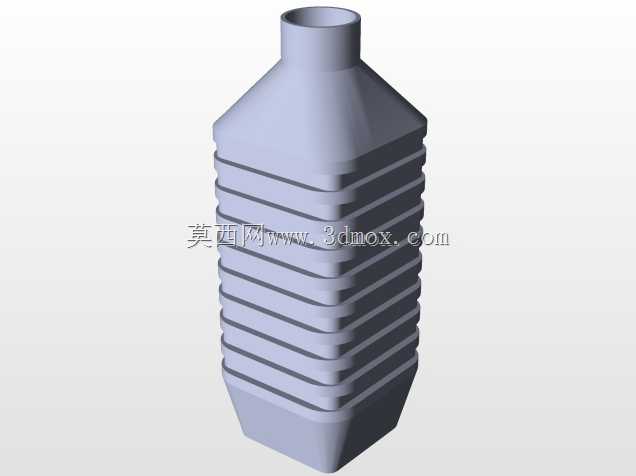

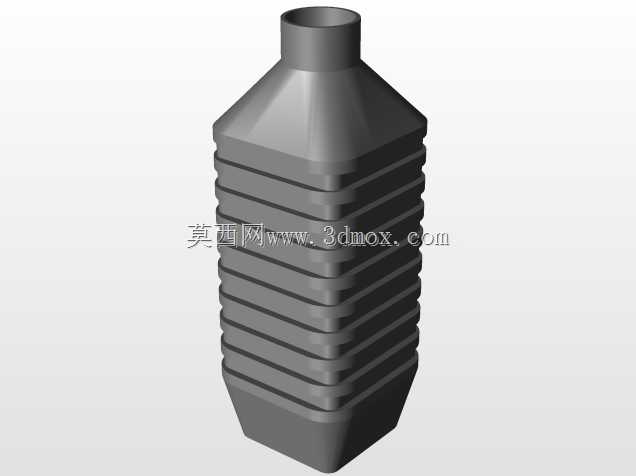

带环形加强筋的方形塑料包装瓶结构

　　日常接触的日化、食品类液态产品包装中，这类带环形加强筋的方形塑料瓶是吹塑成型容器里应用极广的结构形式，很多人只看到它作为包装的外观，却很少留意结构设计里藏着的工程考量。先从实际使用场景说起，这类瓶型常用来盛装洗衣液、车用玻璃水、大容量调味液这类单次取用、需要一定堆叠强度的液态物料，不管是仓储环节的多层码垛，还是物流运输过程中的挤压、跌落，亦或是消费者日常使用时的握持、倾倒，瓶体的结构强度都直接决定了包装的可靠性。

　　从结构设计思路来看，瓶身主体采用近似方形的截面，而非纯圆柱结构，核心是为了提升仓储与运输时的空间利用率——方形截面在装箱、码垛时几乎没有无效空隙，同等外廓尺寸下能比圆柱瓶多容纳近两成的排布数量，这对快消品的物流成本控制至关重要。但纯方形的吹塑瓶有个天生的缺陷：侧壁平面面积过大，受内部液体静压力或者外部挤压时很容易出现鼓胀、凹陷变形，尤其是盛装低粘度液体、满瓶堆叠时，平面侧壁的抗弯能力不足会直接导致整垛货品失稳。所以设计时在瓶身周向均匀布置了多道环形外凸的加强筋，这些筋条不是简单的装饰凸起，每一道筋的截面都做了圆弧过渡，既避免吹塑成型时出现壁厚不均的问题，又能像工字钢的翼缘一样，大幅提升瓶身周向与轴向的抗弯刚度，哪怕装满液体堆到三层高度，瓶身也不会出现明显的鼓胀变形。

　　再看瓶口与瓶肩的过渡设计，瓶口采用标准的圆柱螺纹接口，尺寸匹配通用的旋盖口径，不需要单独开制专用瓶盖，能直接复用行业通用的密封盖配件，大幅降低配套采购成本。瓶肩部分做了平缓的锥面过渡，没有采用直角转折，一方面是吹塑过程中熔融的塑料型坯在模具内吹气膨胀时，平缓过渡能让壁厚分布更均匀，避免直角处出现应力集中导致的开裂；另一方面，倾倒液体时锥面能起到导流作用，让液体顺着瓶口流出时不会顺着瓶肩外壁淌落，提升使用体验。瓶底部分做了内凹的底脚结构，不是平底设计，这是考虑到吹塑成型后瓶底的冷却收缩，内凹结构能抵消收缩带来的底平面翘曲，让瓶子放置在平面上时更平稳，不会出现放不平、晃荡的问题，同时底脚的凸起也能在跌落时最先接触地面，吸收冲击能量，避免瓶底直接受冲击出现开裂漏液。

　　从安装与适配边界来说，这类瓶型的外廓尺寸通常适配标准的瓦楞纸箱内尺寸，单瓶的最大外宽不会超过纸箱内格的预留间隙，加强筋的外凸高度也控制在装配公差范围内，不会出现装箱时卡滞的问题。瓶口的螺纹尺寸严格匹配通用瓶盖的旋合行程，密封面的平面度控制在吹塑工艺能达到的公差范围内，不需要二次加工就能实现可靠的密封，不会出现漏液的情况。握持层面，环形加强筋的凸起刚好能增加手掌与瓶身的摩擦力，哪怕瓶身沾了水或者洗涤液，握持时也不容易打滑，筋条之间的凹槽刚好能贴合手指的握持弧度，提升握持的舒适度，不需要额外在瓶身做磨砂或者防滑纹，就能满足使用时的防滑需求。

　　很多刚接触吹塑件设计的工程师容易犯的错误，就是要么为了强度把加强筋做的过高过陡，导致吹塑时筋条处壁厚过薄，受冲击时容易开裂；要么为了成型方便把瓶身做的过圆，浪费仓储运输空间，这类瓶型的结构刚好在成型工艺、结构强度、使用体验、物流成本几个维度找到了平衡，是经过大量市场验证的成熟包装结构，不管是做同类产品的结构迭代，还是吹塑类容器的设计参考，都有很强的实际参考价值。设计时还要考虑吹塑成型的拔模角度，瓶身所有的纵向面都留了足够的拔模斜度，加强筋的侧面也做了对应的斜度，避免开模时出现粘模、拉伤的问题，量产时的良品率能控制在合理范围内，不会因为结构设计问题导致量产成本上升。
