在流体输送管网、小型液压动力单元、实验室气路分配系统这类对管路压力稳定性有明确要求的场景里,这类带手动调节端的泄压式减压阀是很常见的压力管控部件,和常规截止类阀门不同,它的核心作用不是截断或导通介质通路,而是动态平衡管路内部的压力差值,避免上游压力波动传导到下游支路,或是在密闭容腔内部出现真空度超标、压力骤升的异常工况时,自动完成泄放动作,等管路内部压力回到设定的安全区间后,阀瓣会在复位弹力作用下重新贴合密封面,阻断介质的额外流动,不会出现持续泄放导致的介质损耗或压力失稳。

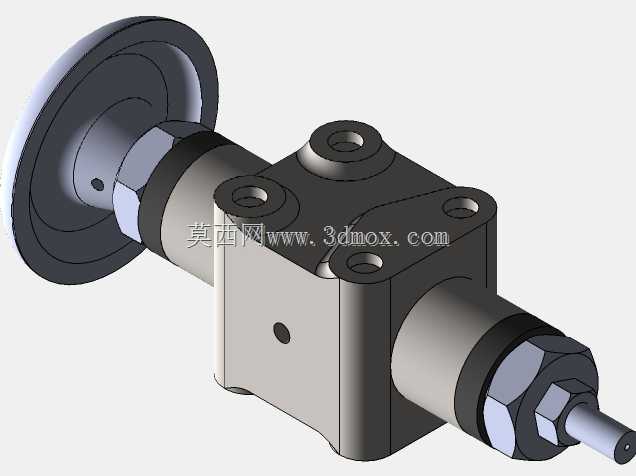

从结构设计的逻辑来看,这款阀的主体采用方块式铸造壳体,四个角位预留的贯通安装孔是直接对应安装面板的固定点位,实际做安装布局的时候要注意,手轮调节端的伸出长度要预留足够的操作空间,不能被周边的管路支架、其他阀件挡住手动调节的行程,手轮端连接的是调压弹簧的预紧力调节结构,转动手轮的时候会改变弹簧对内部阀瓣的压紧力,这个压紧力的数值就对应了阀的开启压力阈值——当入口侧的介质压力超过弹簧预紧力时,介质会推动阀瓣压缩弹簧,打开泄流通路,把多余的压力介质导到泄压支路,等压力降到阈值以下,弹簧回弹推动阀瓣关闭,整个动作过程不需要额外的电控或气动辅助动力,完全靠介质自身压力和弹簧力的平衡实现自动管控,可靠性在无外接动力的工况下优势很明显。

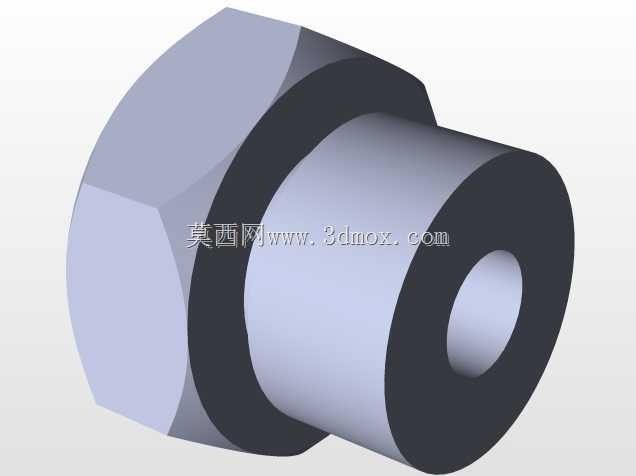

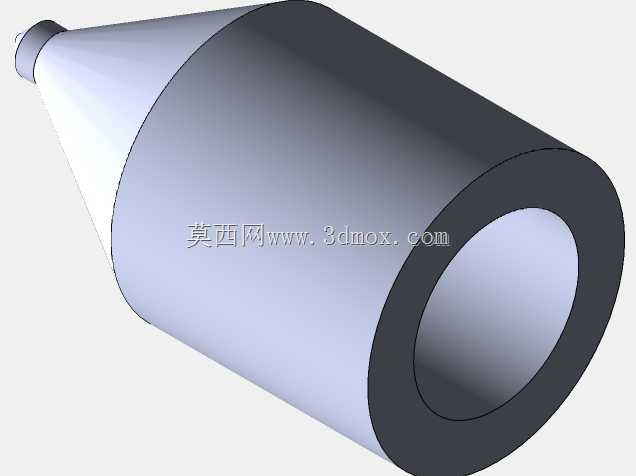

壳体两侧的外螺纹接口是主通路的连接端,做管路配接的时候要注意接口的同轴度,不能强行掰动管路对准接口,不然会导致壳体内部的阀瓣导向孔出现偏斜,长期运行会出现密封面磨损、压力控制精度下降的问题。靠近手轮侧的接口是压力调节端的防护结构,做三维建模的时候这个位置要注意和手轮的转动间隙留够,手轮的外圆直径比阀体主体宽,安装的时候手轮和安装面板之间要留至少三分之一手轮厚度的操作间隙,方便运维人员戴劳保手套也能顺利转动调节。另一侧的小直径外螺纹接口是泄压出口,接泄压引流管的时候要注意管径匹配,不能用比接口内径小的管路,不然泄放的时候流阻过大,会导致泄压响应速度变慢,达不到预期的过压保护效果。

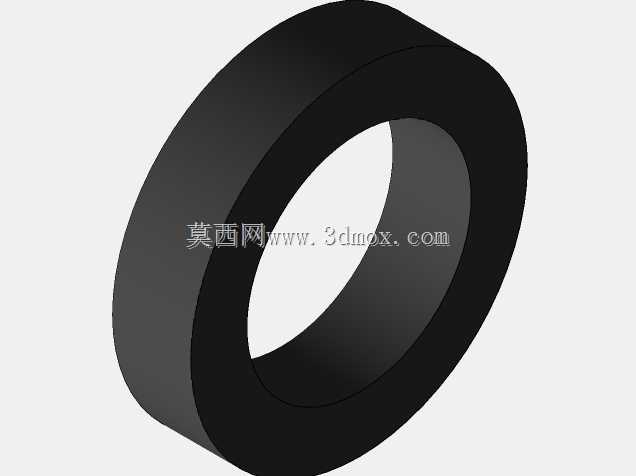

实际做结构设计校核的时候,要重点关注几个配合面的公差:阀瓣和壳体导向孔的配合要选间隙配合,间隙值控制在既能保证阀瓣滑动顺畅不卡滞,又不会因为间隙过大导致介质内漏的范围;调压弹簧的两端要做磨平处理,保证弹簧压缩的时候不会出现偏斜,不然会导致阀瓣受力不均,出现密封面单侧磨损、压力控制波动大的问题;壳体的铸造流道要做圆滑过渡,不能有直角凸台或是铸造残留的飞边,不然介质高速流过的时候会产生紊流,带来额外的振动和噪音,长期运行还可能在流道拐角处出现冲蚀磨损,缩短阀的使用寿命。
这类阀的适用介质范围比较广,不管是常温的清水、液压油,还是经过过滤的压缩空气,只要介质里没有大直径的固体颗粒杂质,都能稳定工作,如果用在有杂质的介质管路里,要在阀的入口侧加装对应精度的过滤器,避免颗粒卡进阀瓣和密封面的间隙里,导致阀无法正常关闭,出现持续泄漏的问题。做设备选型搭配的时候,要根据管路的额定工作压力、最大泄放流量来匹配对应弹簧刚度的型号,不能用低压弹簧去扛高压工况,不然会出现弹簧被压并、阀无法正常开启泄压的风险,也不能用刚度太大的弹簧在低压管路上,不然会出现压力超过阈值还不开启,起不到过压保护的作用。

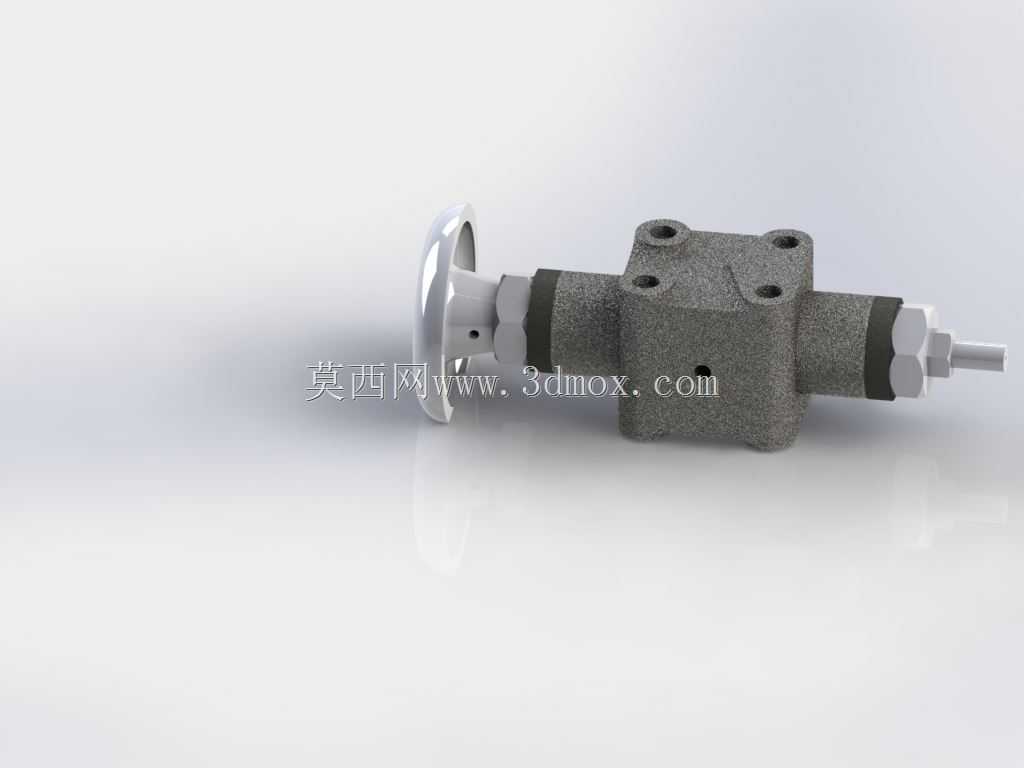

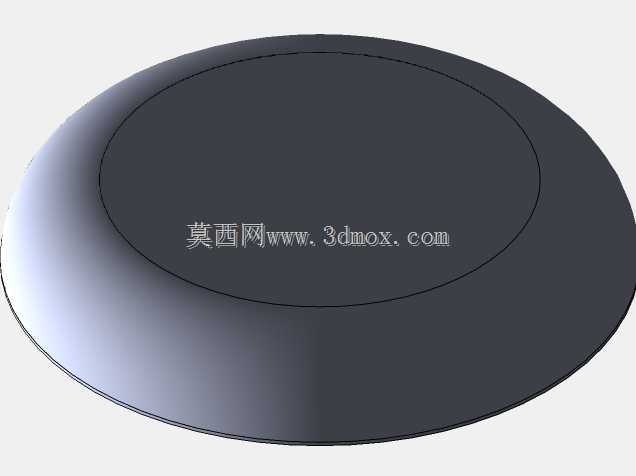

从建模的细节来看,阀体表面的颗粒质感是铸造壳体的喷丸处理效果,实际加工的时候铸造完成后要做时效处理,消除铸造内应力,避免后续加工或是使用过程中出现壳体变形,导致安装孔位错位、密封面失效。手轮的边缘做了圆弧过渡,转动的时候不会割手,手轮和阀杆的连接用销钉固定,要保证销钉的剪切强度足够,不会在大力调节的时候出现销钉剪断、手轮空转的问题。
