带锁止调节结构的旋钮式阀头三维结构

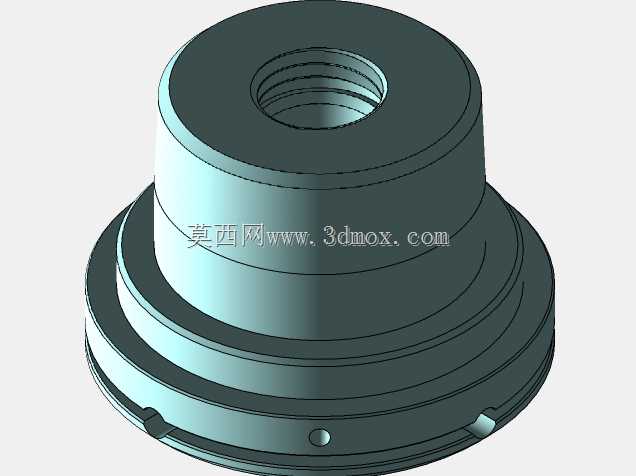

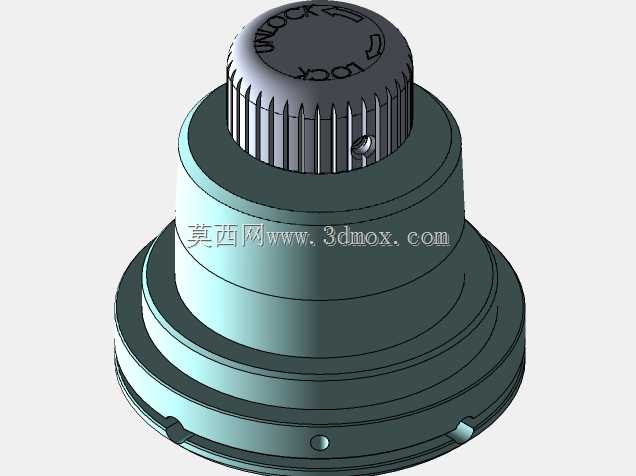

　　这款阀头结构多用于小通径流体管路的终端流量调节场景，常见于实验室气路、小型液压试验台、家用净水设备、气动工具供气支路这类需要频繁微调介质通断与流量大小的工况中，相比常规手轮式阀头，它的旋钮式操作结构更适合单手快速调节，顶部的锁止刻度可以在调试完成后锁定开度，避免设备运行过程中因振动、误触导致的流量偏移，保障管路工况稳定。从结构设计逻辑来看，整个阀头采用阶梯式同轴布局，最底部的多层凸缘结构是与阀体对接的安装基准，凸缘上预留的三个周向均布的小凸台是安装定位卡点，装配时可以直接卡入阀体上端的对应卡槽，不需要额外打螺丝固定，能大幅提升现场装配效率，同时多层阶梯的密封面设计可以在对接时嵌入多道O型密封圈，避免介质从阀头与阀体的衔接缝隙渗漏，

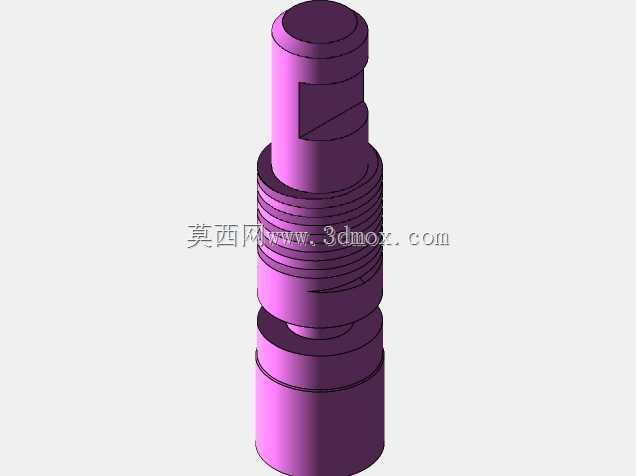

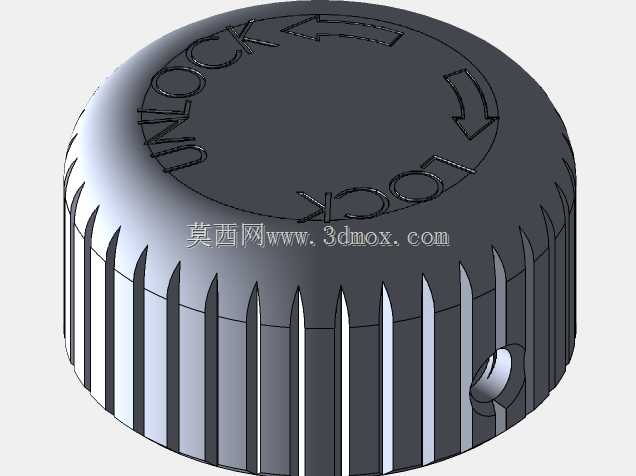

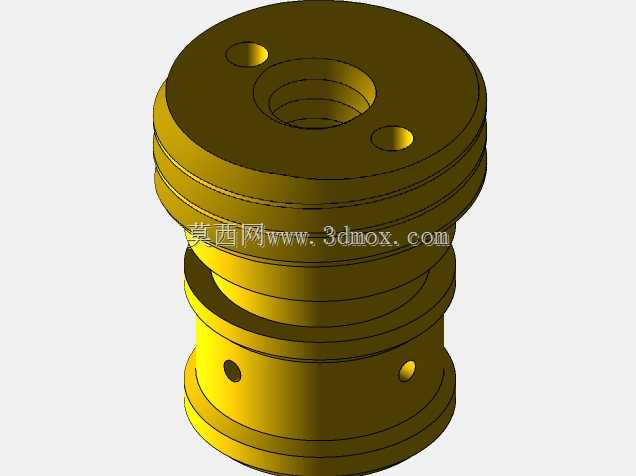

　　适配0-1.6MPa的常规低压流体工况。中部的阶梯圆柱段是阀杆的运动容纳腔，内部预留了阀杆升降的导向空间，导向段的内径公差控制在H7级别，既能保证阀杆上下调节时无卡滞，又能限制阀杆的径向晃动量，避免长期调节导致的密封件偏磨。顶部的滚花调节旋钮是直接与操作人员交互的部件，外圈的直纹滚花做了0.8mm的齿深处理，即使操作人员手上沾有油污、水渍，也能稳定拧动旋钮不会打滑，旋钮顶面蚀刻的锁止与解锁方向标识，配合侧面的紧定螺钉结构，当旋钮拧到目标开度后，拧紧侧面的紧定螺钉就能将旋钮与阀杆的相对位置锁死，后续如果需要重新调节，只需要拧松紧定螺钉即可，不需要拆解整个阀头。在安装边界上，这款阀头的最大外径集中在底部安装凸缘位置，

　　整体轴向高度控制在常规小通径阀头的通用尺寸范围内，可以直接替换同规格的常规旋钮阀头，不需要改动原有阀体的安装接口，适配的管路通径覆盖DN6到DN15的小口径管路，不管是气体介质还是低粘度液体介质都能适配。设计过程中特意将调节旋钮的直径做了加大处理，相比同规格阀头的旋钮直径大15%左右，调节时的力矩更小，操作人员不需要借助扳手就能轻松拧动，即使是长时间频繁调节的工况，也能降低操作疲劳度。阀头的所有外露棱角都做了R0.5的圆角处理，没有尖锐的加工毛刺，装配和操作过程中不会划伤操作人员的手部，同时阶梯结构的过渡位置都做了锥面引导，装配密封圈时不会被锐边割伤，延长密封件的使用寿命。周向的多层凸缘结构除了安装定位的作用外，

　　还可以作为外部防尘罩的安装卡槽，在多粉尘的工况下，可以额外加装防尘橡胶套，避免粉尘进入阀杆的运动间隙，导致调节卡滞的问题。从实际使用的反馈来看，这种带锁止结构的旋钮阀头，在需要固定开度的工况下，流量稳定性比无锁止结构的阀头高40%以上，不会因为设备运行的振动导致开度缓慢变化，尤其适合试验设备这类对流量精度有一定要求的场景，调节时的刻度反馈清晰，每拧动一个齿位对应的流量变化量均匀，方便操作人员精准控制介质流量。
