小型桌面数控铣床ProxxonMF70结构设计

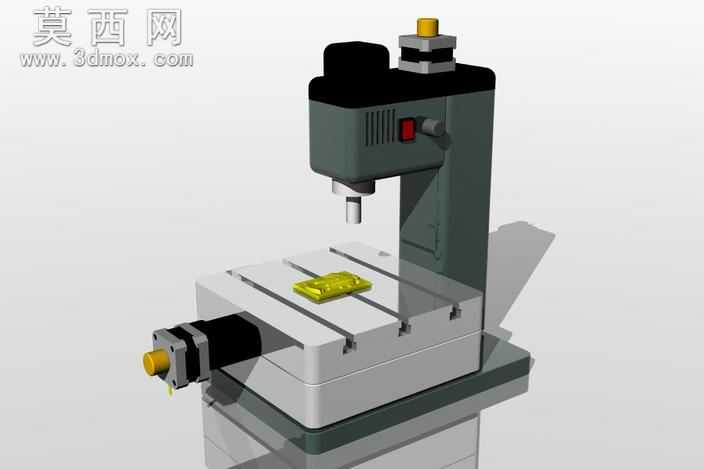

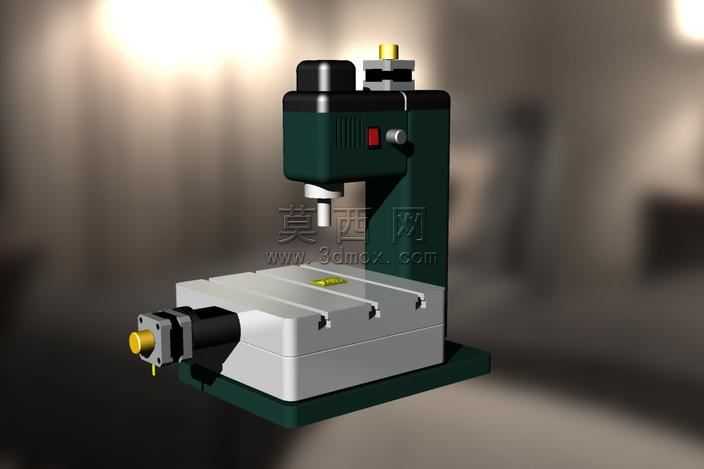

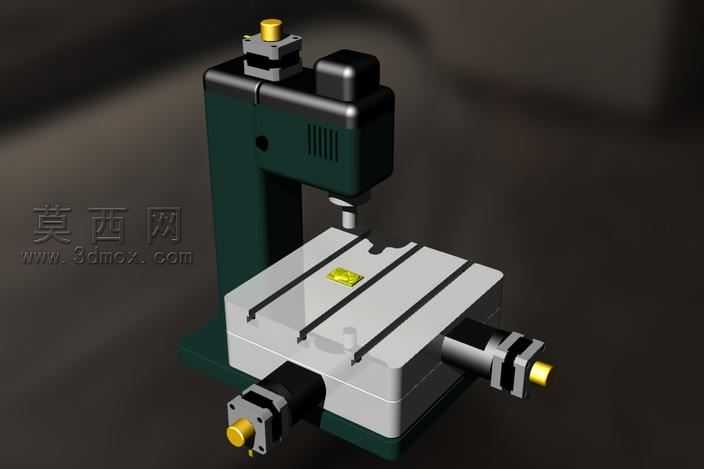

本作品为小型桌面级数控铣床ProxxonMF70的三维建模设计，整体建模过程严格遵循真实设备的尺寸比例与结构逻辑，完整还原了该款微型数控铣床的全部核心组成部件。建模阶段从设备的整体布局出发，首先搭建立式床身的主体框架，床身采用深灰与黑色搭配的哑光硬质材质表现，还原铸铁床身的厚重稳定质感，床身侧面设计有散热格栅结构与红色急停按钮，顶部设置主轴升降调节的旋钮部件，细节处还原设备的操作交互结构。工作台部分采用银灰色金属材质表现，表面刻画T型槽结构用于工件装夹固定，工作台的X、Y轴进给方向分别配置步进电机传动结构，电机端部的黄色端盖与黑色机身做了明确的材质区分，清晰展现进给传动的布局逻辑。主轴部分垂直安装于床身悬臂位置，下端设计刀具装夹结构，可直观展现铣削加工的作业端形态。工作台面上放置了小型加工样件，样件采用亮黄色金属质感材质，模拟铝合金加工件的表面效果，直观呈现设备的加工适配场景。渲染阶段采用柔和的均匀布光，避免硬质阴影遮挡结构细节，各部件的材质区分清晰：金属运动部件采用略带反光的金属质感，床身固定部件采用低反光的哑光质感，操作按钮、旋钮等交互部件采用高饱和度的配色突出识别性。设计过程中重点还原了小型数控铣床的紧凑布局特点，在有限的桌面级尺寸内整合主轴传动、双轴进给、工件装夹的全部功能结构，各部件的装配关系清晰明确，可直观展现微型数控设备的结构组成原理，既还原了真实设备的外观形态，也清晰呈现了内部的传动布局逻辑，能够帮助使用者快速理解小型数控铣床的工作原理与结构组成。
