带锥面定位结构的干螺柱连接件

　　在各类需要实现部件间紧定、定位与载荷传递的机械装配场景中，这类带锥面贴合结构的螺柱连接件是应用频次极高的基础零件，区别于常规外螺纹全牙螺柱，它的核心设计点在于上部的扩径锥面结构，能够在装配时实现自动对中，抵消安装孔位的微小同轴度偏差，避免硬连接带来的装配应力集中。从实际使用场景来看，这类零件常出现在需要频繁拆装的工装夹具定位环节、液压阀组的管路连接端、以及运动机构的行程限位部位，锥面结构在拧紧过程中会与安装基座的沉孔锥面形成紧密贴合，既能够承受轴向的拉紧载荷，也可以分担部分径向的剪切力，相比普通平垫配合螺柱的连接形式，它的防松性能在振动工况下表现更稳定，不需要额外增加防松垫圈就能实现可靠的预紧力保持。

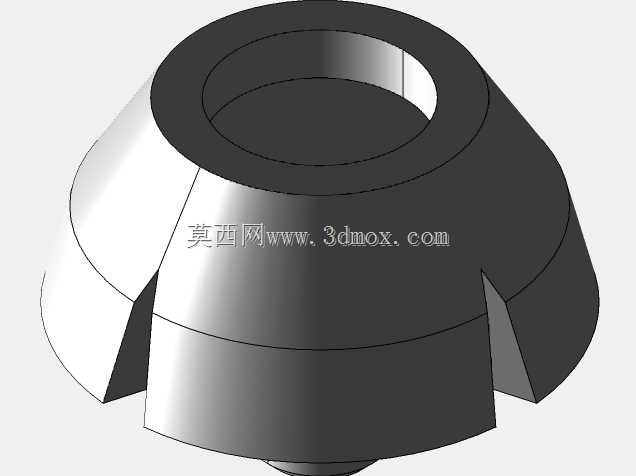

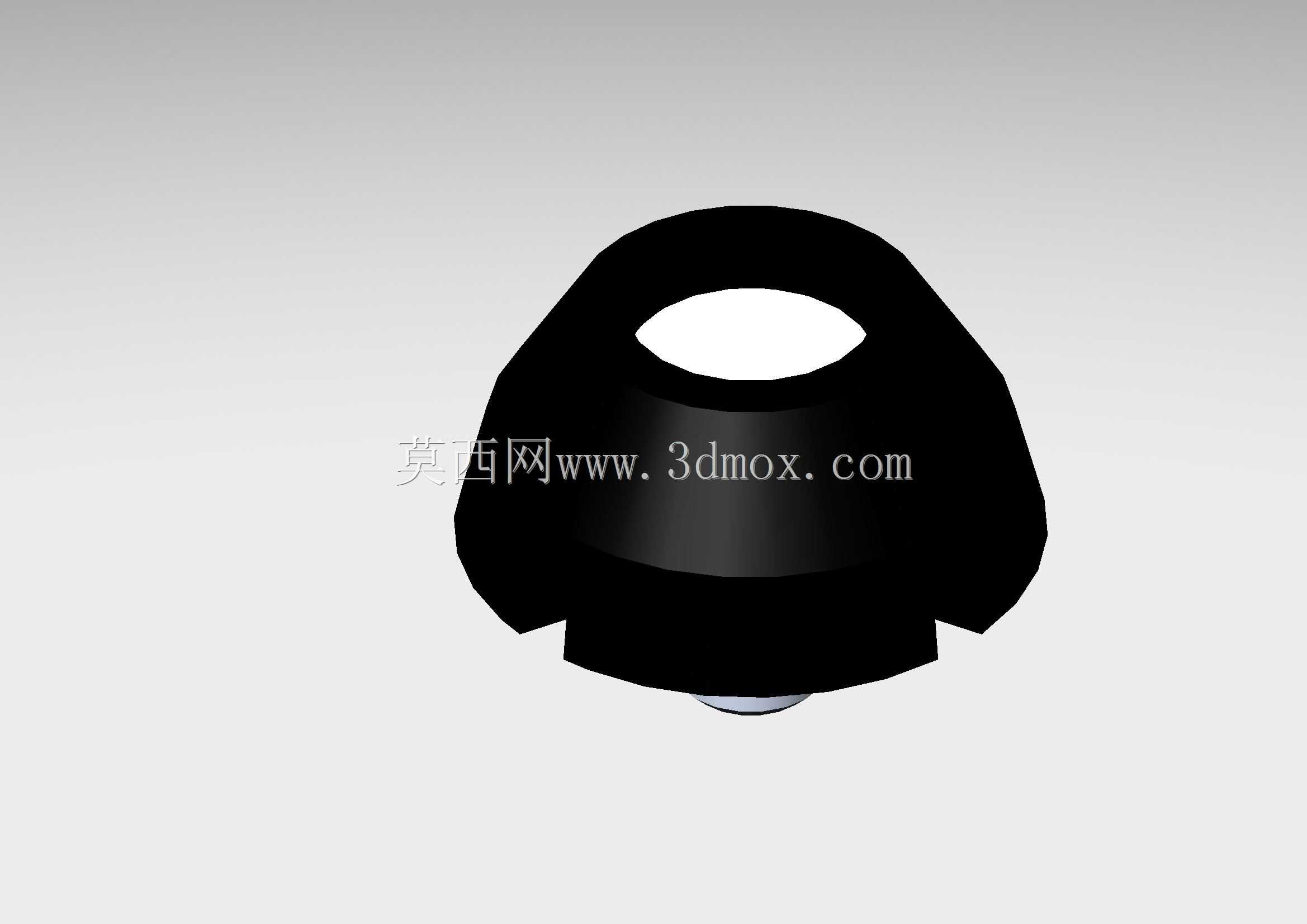

　　设计这类零件时，首先要明确安装边界的尺寸约束：下部柱体的直径需要与安装基座的通孔保持间隙配合，单边间隙控制在0.05-0.1mm区间，既保证装配时的顺畅插入，也避免间隙过大带来的定位偏移；上部锥面的锥度通常选取1:10到1:20之间，锥度过大会导致贴合面接触应力过高，长期受载容易出现锥面压溃变形，锥度过小则会削弱自动对中的效果，装配时容易出现卡滞。顶部的通孔结构是为了穿装锁紧杆件或者实现介质通流，孔口位置做了倒圆角处理，避免穿装杆件时刮伤零件表面，也能减少应力集中带来的断裂风险；下部柱体的末端做了小尺寸的倒角，方便装配时快速对准安装孔，不需要反复调整位置就能顺利插入。

　　从功能特性上看，这种结构的螺柱不需要在柱体上加工全段外螺纹，下部柱体可以直接插入光孔内，依靠上部锥面的压紧实现固定，相比螺纹连接的形式，它的拆装效率更高，不会出现螺纹锈蚀、滑牙导致的零件报废问题，在有腐蚀性介质的工况下，只需要对锥面贴合部位做密封处理，就能实现可靠的连接密封，减少密封件的使用数量。在建模过程中，需要重点关注锥面与柱体的同轴度公差，这个公差直接影响装配后的定位精度，通常要控制在0.02mm以内；锥面的表面粗糙度要求达到Ra1.6以下，保证贴合时的接触面积足够，避免出现局部点接触导致的压痕变形。另外，零件下部的柱体长度需要根据安装基座的厚度做匹配设计，柱体插入基座后末端不能超出基座背面过多，避免与其他运动部件发生干涉，同时要保证锥面能够完全压紧在沉孔表面，不能出现悬空导致的连接松动。

　　在实际选型应用时，需要根据承受的载荷大小确定零件的整体外径，锥面的有效接触宽度不能小于3mm，否则在较大预紧力下容易出现锥面变形；如果应用在有相对运动的工况下，锥面部位还需要做表面淬火处理，提高表面硬度，减少长期摩擦带来的磨损量，延长零件的使用寿命。这类零件的结构没有复杂的曲面特征，加工时可以采用棒料直接车削成型，不需要额外的铣削工序，加工成本低，适合批量生产应用，在各类非标设备设计、工装夹具改造项目中，这种结构的连接件能够大幅降低装配调试的难度，减少因安装孔位偏差带来的装配返工问题。
