锥形带限位台阶泥钉紧固连接件

　　在各类需要快速嵌装、盲孔定位的工装治具、轻型设备装配场景中，这类带锥形导向结构的泥钉连接件，是替代传统螺纹紧固件实现无工具快装的核心配件，尤其适配薄壁板材、发泡基材、注塑壳体的快速拼接工位，不需要预先攻丝，依靠自身锥面的挤涨效应就能实现基材内的自锁固定，在自动化产线的工件定位治具、物流周转箱的卡扣拼接、装饰面板的盲装固定场景中应用十分广泛。

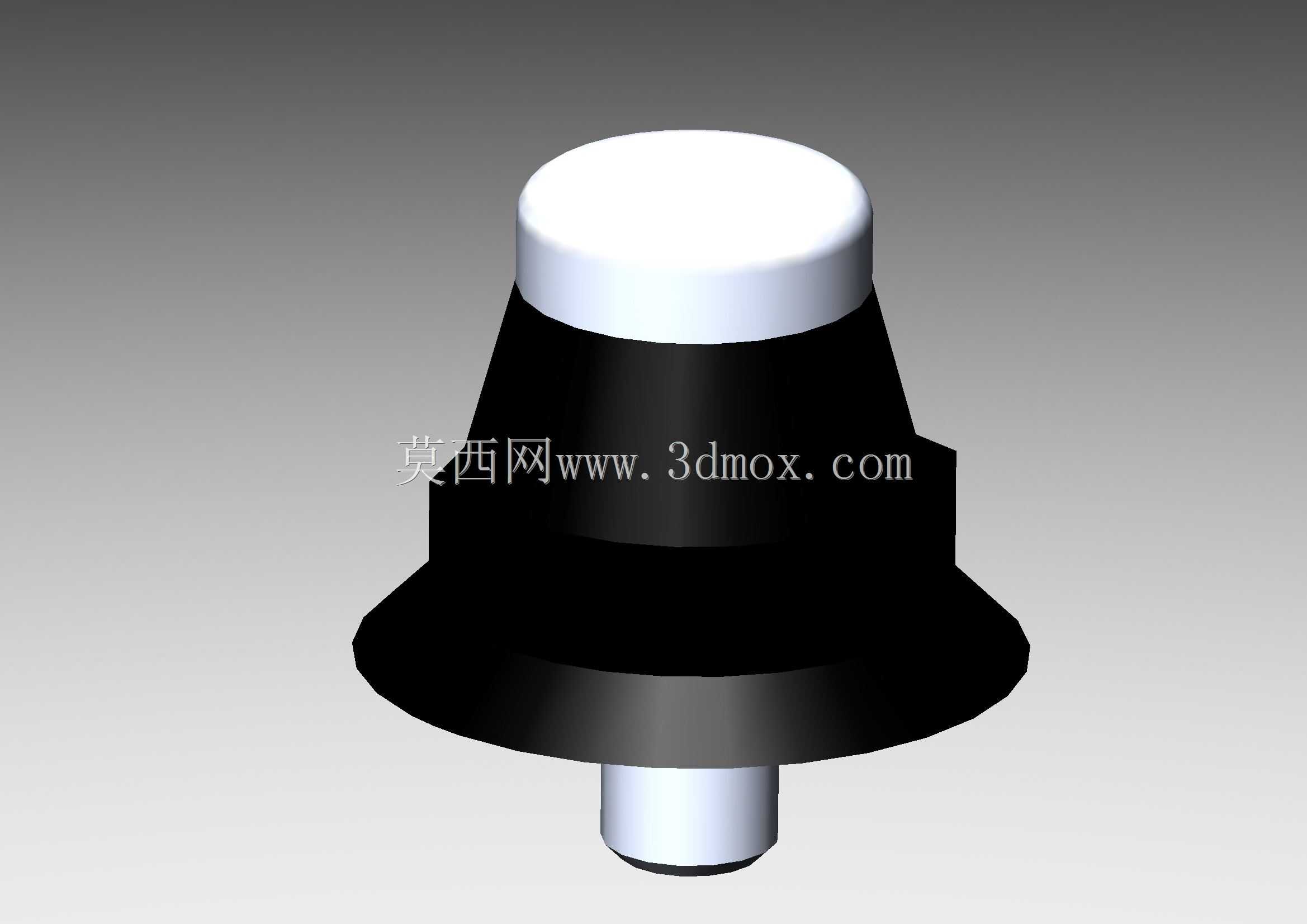

　　从结构设计逻辑来看，该泥钉采用三段式同轴结构布局，顶部为大直径圆台形按压端，表面做高光洁度处理，边缘做R0.8的圆角过渡，既避免安装时划伤操作人员手部，也能在按压装配时提供足够的受力接触面，不需要专用工具，徒手按压即可完成装配动作；中部为带两级台阶的锥形锁紧段，锥度设置为1:8，这个锥度是经过反复装配验证的取值，锥度过大容易导致装配后锁紧力不足受外力脱出，锥度过小则会增加装配按压力度，甚至在压入过程中胀裂脆性基材，两级环形台阶的设计，一方面可以在压入基材预制孔后形成多道环形咬合面，大幅提升轴向抗拔力，另一方面台阶的垂直端面可以形成安装限位，当泥钉压入到设定深度后，台阶端面与基材表面完全贴合，避免压入过深导致基材表面凹陷或者连接件歪斜；底部为小直径圆柱导向段，长度较短，直径比中部锥段最小直径小0.2mm，装配时可以先插入预制孔实现快速对中，避免压入过程中出现偏斜，降低装配对位的难度，适配自动化装配设备的机械手取件压装需求。

　　从安装边界尺寸来看，该泥钉的最大外径位于中部锥段的最下端台阶处，适配的预制安装孔直径需要比该最大外径小0.3-0.5mm，依靠锥段压入时的材料形变实现涨紧固定，适配的基材厚度范围覆盖3mm到12mm，当基材厚度偏小时，压入后底部导向段会穿透基材，不会影响锁紧效果，当基材厚度偏大时，中部锥段的两级台阶可以分别嵌入不同深度的基材层，实现分层咬合，不会因为基材过厚导致锁紧行程不足。顶部按压端的直径比中部最大外径大2mm，形成的环形压边可以完全覆盖预制孔的边缘，避免孔边毛刺外露，同时提升装配后的外观整洁度。

　　在实际使用过程中，这类泥钉不需要配合螺母或者其他紧固件使用，单颗即可实现两个构件的连接固定，相比传统的十字槽螺丝、自攻螺丝，装配效率可以提升60%以上，而且不会出现螺丝滑牙、螺纹锈蚀导致的拆卸困难问题，针对需要频繁拆装的治具场景，该泥钉可以反复插拔使用，锥面的耐磨性能经过表面硬化处理后，反复插拔500次以上锁紧力衰减不超过15%，完全满足工装治具的频繁换型需求。在材料选择上，该结构适配尼龙加纤、POM、橡胶等多种材质，不同材质的泥钉可以对应不同的使用场景，加纤尼龙材质的泥钉刚性好，抗拔力高，适合硬质塑料板、木板等刚性基材的连接；橡胶材质的泥钉带有一定的阻尼减震效果，适合需要缓冲减震的电子设备外壳、内饰板的连接固定。

　　设计建模过程中，需要重点保证三段结构的同轴度公差控制在0.05mm以内，否则压入过程中会出现偏斜，导致局部应力过大胀裂基材，所有的棱边都需要做圆角处理，避免锐边在压入过程中切削基材孔壁，导致咬合摩擦力下降，影响锁紧可靠性。中部锥段的表面粗糙度需要控制在Ra1.6以下，过于粗糙的表面会增加装配阻力，过于光滑则会降低咬合摩擦力，容易出现松脱。底部导向段的端面需要做C0.5的倒角，进一步提升装配时的对中顺畅度，即使预制孔存在0.2mm以内的位置偏差，也可以通过导向段的倒角顺利导入孔位，降低对预制孔加工精度的要求，适配批量生产中的加工公差波动。
