分段式全向轮输送导轨结构设计

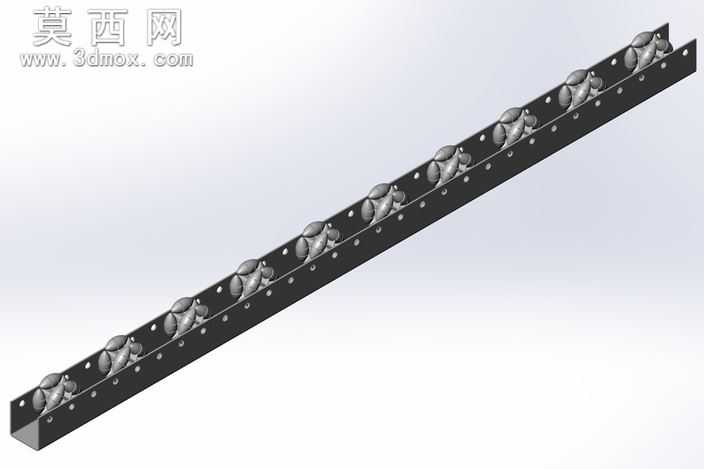

本作品为适配多规格全向轮的长距离输送导轨结构，采用三维参数化建模方式完成整体设计，建模过程中以1米长度为标准单元段进行基准搭建，可适配安装直径50毫米至100毫米区间的omni-wheel全向轮，轮体安装间距采用等步距排布逻辑，保障输送过程中承载面的连续性与运行平稳性。建模阶段首先完成导轨基体的结构绘制，采用槽型截面型材作为承载基底，在型材侧壁与顶面预留全向轮的安装定位孔位，孔位采用线性阵列方式排布，阵列步距可根据适配全向轮的直径参数灵活调整，避免不同规格轮体安装时出现运动干涉。全向轮模型采用滚子与轮架分体建模后装配的方式完成，轮架与导轨基体通过紧固件连接，建模时预留了紧固件的安装沉孔与定位基准，保障装配精度。材质渲染阶段，导轨基体赋予哑光黑色金属材质，模拟工业铝型材或钢制型材的表面质感，全向轮的轮架赋予银灰色金属质感，外层接触滚子赋予高耐磨聚氨酯材质效果，通过材质区分清晰展现结构的不同功能部件，渲染时采用柔和的工业产品打光方式，清晰呈现导轨上的孔位排布、全向轮的安装角度与整体装配关系。结构设计上采用单元段模块化思路，单段1米长度的导轨可通过端部的连接结构进行拼接，满足不同长度的输送场景需求，全向轮的安装角度经过反复校核，保障轮体顶部承载面处于同一水平面，避免输送过程中出现卡顿或载荷偏移问题，同时在导轨侧面预留了传感器安装位与附属组件安装接口，可直接适配自动化输送线的配套组件安装需求。设计过程中重点考量了全向轮的运动特性，通过等步距排布保障任意位置都有至少三个全向轮与输送载具接触，保障承载稳定性，同时对导轨的截面壁厚进行参数化设置，可根据实际承载需求调整壁厚参数，兼顾结构强度与轻量化需求。
