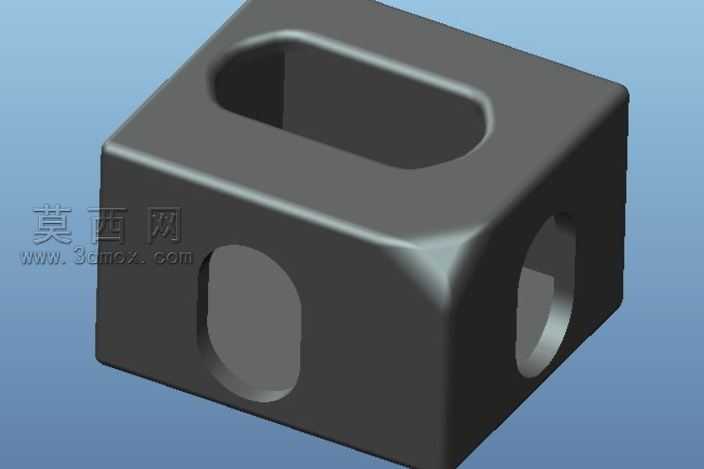

集装箱左侧角件三维结构设计模型

本模型为集装箱配套使用的左侧角件三维结构，建模过程严格遵循集装箱角件的实际功能需求与结构特征，采用实体建模方式完成整体造型搭建。建模初期先确定角件的立方体基础基体，参考实际角件的外形尺寸比例，先完成实心基体的绘制，保证整体外轮廓的方正度，同时对棱边做符合工业标准的圆角过渡处理，避免尖锐棱角带来的应力集中问题，也还原实际产品的铸造圆角特征。在开孔结构设计上，分别在三个相邻的垂直面上完成对应功能孔的创建：顶面开设长圆形的吊装孔，孔边缘做平滑的沉台过渡，保证吊装作业时吊具与角件的贴合度，减少接触应力；两个相邻侧面分别开设椭圆形与长圆形的连接孔，孔位的位置、尺寸均参考通用集装箱角件的连接标准，确保与集装箱框架、扭锁等连接件的适配性，孔的内壁做光滑处理，还原实际加工后的孔壁特征。材质渲染阶段，采用铸钢材质的视觉表现，调整材质的粗糙度、金属度参数，还原铸钢件表面略带哑光的金属质感，对棱边、孔口位置做轻微的高光处理，模拟实际产品经过轻度打磨后的边缘效果，整体渲染采用柔和的环境光，清晰展现各个面的结构特征与开孔位置，避免过强反光遮挡结构细节。设计思路上，该角件作为集装箱的核心受力连接件，建模时重点保证各个受力面的厚度均匀性，所有开孔位置与外轮廓的间距符合强度设计要求，左侧角件的孔位布局与右侧角件呈镜像对应关系，可满足集装箱堆叠、吊装、栓固等不同作业场景的连接需求，模型完整还原了角件的所有功能结构，无多余的装饰性特征，结构简洁且完全服务于实际使用功能，可用于集装箱结构装配验证、吊装模拟、连接结构受力分析等场景的参考使用。
