巫师题材影视道具长剑三维结构设计

　　这款长剑类道具的结构设计，首先围绕影视拍摄、主题展陈、周边衍生品开发的实际场景展开，在结构还原度与使用安全性之间做了平衡设计。从整体结构拆分来看，整剑分为剑身、十字护手、握柄、尾配重四个核心装配段，各段之间采用螺纹配合加定位销的连接方式，既保证装配后的整体刚性，也方便后期做表面做旧、镀层更换等维护操作。剑身部分采用等宽渐变厚的结构设计，靠近护手位置的剑身厚度控制在6mm，向剑尖方向逐步收薄至1.5mm，刃口位置做R0.8的圆角处理，完全规避尖锐锐角，适配影视拍摄中近距离动作戏份的安全要求，剑身表面的血槽结构采用0.8mm深度的铣削成型设计，既还原了原作道具的视觉特征，也不会过度削弱剑身的结构强度，

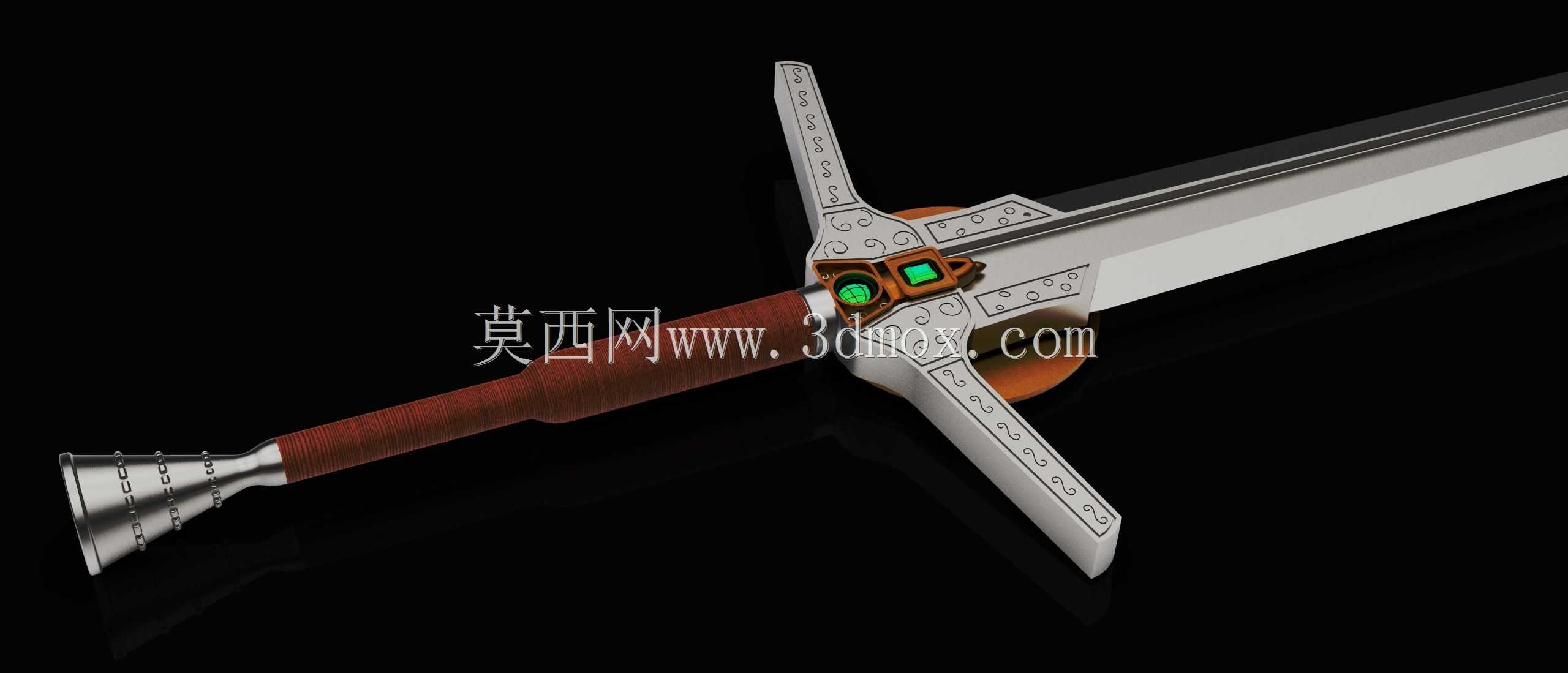

　　在静态展陈状态下不会出现自重导致的弯曲变形。十字护手是整剑装饰特征最集中的部分，四个延伸臂上的卷草纹装饰采用浮雕式结构设计，浮雕凸起高度控制在1.2mm，既保证纹理的视觉辨识度，也避免凸起过高在使用过程中出现磕碰掉漆的问题；护手与剑身配合的中心位置做了阶梯式沉孔，沉孔深度与剑身根部的定位轴肩完全匹配，装配后可以抵消挥砍动作产生的径向窜动，护手表面镶嵌的装饰件采用卡槽式固定结构，不需要额外粘接，方便后期更换不同颜色的装饰配件适配不同的拍摄场景需求。握柄部分采用木质内芯加缠绕层的结构设计，内芯为直径28mm的圆柱结构，表面做间距3mm的环形滚花，缠绕层采用仿皮材质包覆后，整体握持直径控制在34mm，符合成年人手部握持的人机工程尺寸，

　　握柄两端分别与护手、尾配重做螺纹连接，连接螺纹采用M12×1的细牙螺纹，配合厌氧胶固定后，正常握持挥动不会出现松脱问题。尾配重部分采用喇叭形的流线结构，内部做掏空设计，整体重量控制在120g，用来平衡剑身前端的重量，让整剑的重心落在护手前方25mm的位置，这个重心位置既保证手持时的操控灵活性，也能在静态悬挂展陈时让整剑保持平直状态，不会出现头部下垂的问题。从安装边界来看，整剑总长度控制在1250mm，剑身最大宽度为52mm，十字护手的横向总宽度为220mm，不管是搭配壁挂式展架，还是配合拍摄用的道具剑鞘，都不需要额外做结构修改，适配常规冷兵器展陈架的安装尺寸。在设计过程中，所有装饰结构的棱角都做了倒圆角处理，

　　所有装配配合面都预留了0.1mm的涂装层厚度间隙，避免后期做表面喷漆、电镀、做旧处理后出现装配过紧的问题；各零件的壁厚都控制在2mm以上，完全适配常规的数控铣削、3D打印等加工工艺，不需要做特殊的工艺拆分，小批量制作时可以直接根据三维模型导出加工路径，减少工艺准备的时间成本。针对不同的使用场景，该结构也预留了调整空间：如果是用于高强度的动作戏拍摄，可以将剑身材质替换为铝合金，在保证强度的同时降低整体重量，减少演员长时间持握的体力消耗；如果是用于静态展陈，可以将装饰件替换为金属材质提升质感，不需要修改整体的装配结构；如果是用于制作周边衍生品，可以将整体尺寸按比例缩放，所有配合关系保持不变，直接缩放模型即可适配不同尺寸的产品需求。
