车用LSH25型氧传感器结构三维数模

　　在汽车发动机电控燃油喷射系统的闭环控制链路里，氧传感器是决定空燃比控制精度的核心感知部件，本次还原的LSH25型氧传感器结构，完全参照量产车用部件的实际装配关系搭建，可直接用于发动机进排气系统的配套结构设计、教学演示或者传感器选型阶段的装配干涉校验。从实际装车场景来看，这类传感器的安装位置固定在发动机排气歧管下游的排气管管壁上，探测端直接伸入排气气流内部，实时感知排气中的剩余氧浓度，将浓度差转化为电信号传递给ECU，以此动态调整喷油量，让三元催化器始终处于最高转化效率区间，既降低尾气中CO、HC、NOx等污染物的排放，也能优化燃油消耗水平，避免混合气过浓或者过稀导致的动力不足、积碳增多等问题。

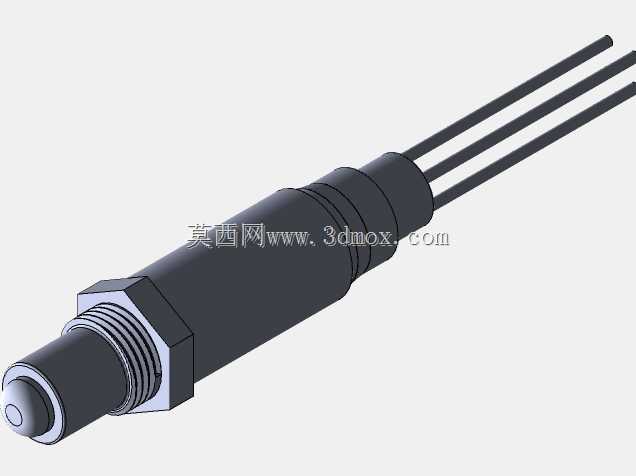

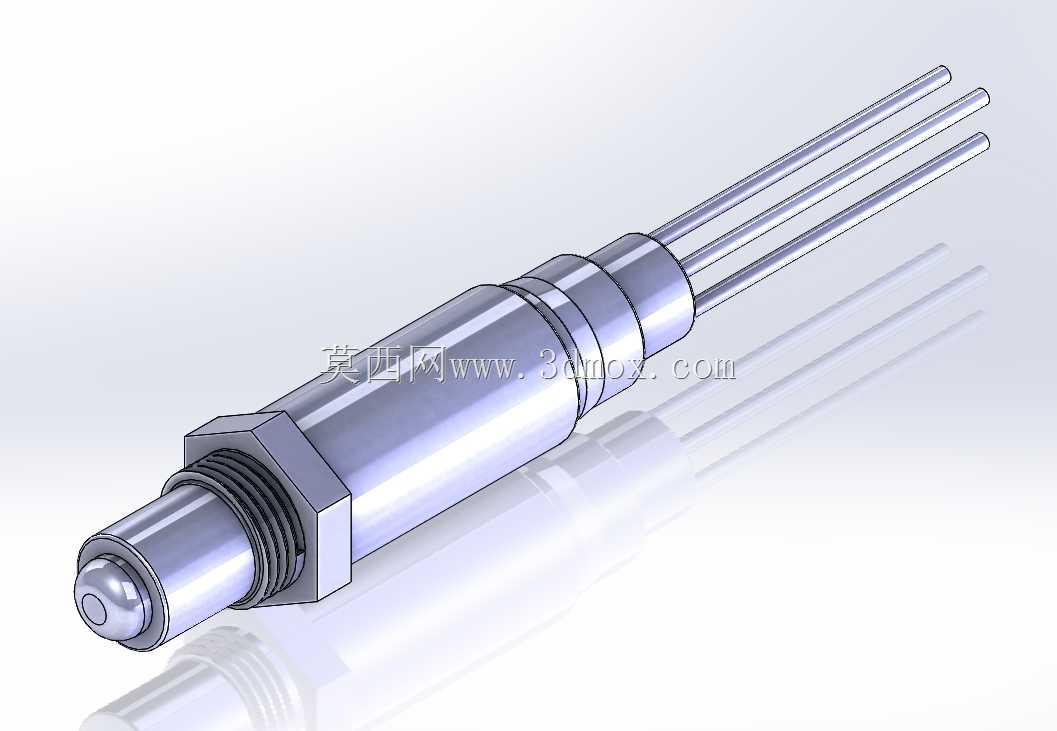

　　从结构设计逻辑来看，整个传感器的数模完全还原了量产件的分层装配关系：最前端的探测端采用半球形锆管端头结构，这部分是氧浓度差电池的核心反应区，建模时特意还原了端头的薄壁结构与外层的多孔防护层特征，既保证排气能顺利接触锆管内外壁形成氧浓度差，也能避免排气中的颗粒物直接冲刷锆管造成损坏。探测端后侧设置的外螺纹安装段，是整个部件的核心安装基准，螺纹规格完全匹配主流乘用车排气管的安装座螺纹参数，螺纹根部配套的多层金属密封垫片结构也做了完整还原，安装时通过螺纹旋紧的压力让垫片变形填充安装面间隙，避免高温高压的排气从安装缝隙泄漏，同时也能隔绝排气管的振动直接传递到传感器内部的陶瓷元件，降低振动损坏的概率。螺纹段后侧设计的六角拧动台，尺寸完全适配标准套筒扳手的作业空间，建模时特意保留了六角面的公差余量，模拟实际装配时扳手的操作空间，避免设计配套安装座时出现套筒无法卡入的干涉问题。六角台往后的传感器主体段，采用阶梯轴式的金属外壳结构，外壳内部封装了陶瓷加热元件与信号处理电路，建模时还原了外壳的多层压接封装结构，这部分结构既要承受排气侧传递过来的持续高温，也要阻挡外界的水汽、灰尘进入内部损坏电路，同时外壳的阶梯尺寸也做了严格控制，保证安装时不会和排气管周边的隔热罩、管线发生空间干涉。主体段尾部引出的三根信号接线，建模时还原了出线端的密封护套结构，接线的排布间距、出线角度都参照实车布线要求设置，避免和周边的高温部件距离过近导致线皮老化，也方便后续接插件的配套选型。

　　做这个数模的时候，特意把所有的安装边界尺寸都按照量产件的实际参数做了约束：安装螺纹的有效旋合长度、六角台的对边尺寸、传感器主体伸入排气管的长度、尾部接线的最小弯曲半径都做了明确的尺寸标注，在做发动机排气系统的三维布局时，可以直接把这个数模导入装配体，不用再额外核对安装空间，就能快速判断安装位置是否合理，会不会出现装配后传感器和底盘部件、车身隔热板干涉的问题。另外数模里也还原了传感器内部的加热元件布局，LSH25型氧传感器属于加热型氧传感器，加热元件可以在冷启动阶段快速将锆管加热到工作温度，缩短发动机开环控制的时间，建模时特意保留了加热元件的安装位置特征，方便做传感器性能教学演示的时候，清晰展示内部的工作结构。从实际工程应用的角度来说，这类传感器的数模不需要做过度的细节简化，尤其是安装配合面、密封结构、接线端的特征必须完整，不然在做虚拟装配的时候很容易忽略实际装配中的干涉问题，比如很多新手设计师在布置排气管的时候，只留了传感器的螺纹安装孔，没考虑六角台的拧动空间和尾部接线的出线空间，最后实际装车的时候要么扳手伸不进去没法拧紧，要么接线被折成死弯导致信号中断，这个数模在搭建的时候就把这些实际装配中需要考虑的空间边界都做了完整保留，不管是用来做排气系统的配套设计，还是做传感器相关的教学演示、结构参考，都能直接复用，不需要再额外调整结构尺寸。
