多传感集成家用安全监测终端结构设计

　　这款家用安全监测终端的结构设计，核心围绕家庭场景下多维度环境与安全参数的集成采集需求展开，区别于传统单一功能的家用传感设备，其将五类不同功能的传感单元整合在同一紧凑壳体内，解决了家庭安防部署中多设备零散布线、供电点位不足、外观风格难以统一的实际痛点。从实际应用场景来看，该终端可适配普通商品住宅、单身公寓、小型沿街商铺等民用空间的入户玄关、客厅顶面、走廊转角等安装点位，无需额外布设复杂管线，可通过背部挂装结构直接固定在86型标准接线盒上，也可采用背胶粘贴的方式固定在平整墙面或顶面，安装边界要求较低，安装面平面度误差不超过2mm即可保证固定可靠性，不会出现长期使用后壳体歪斜、脱落的问题。

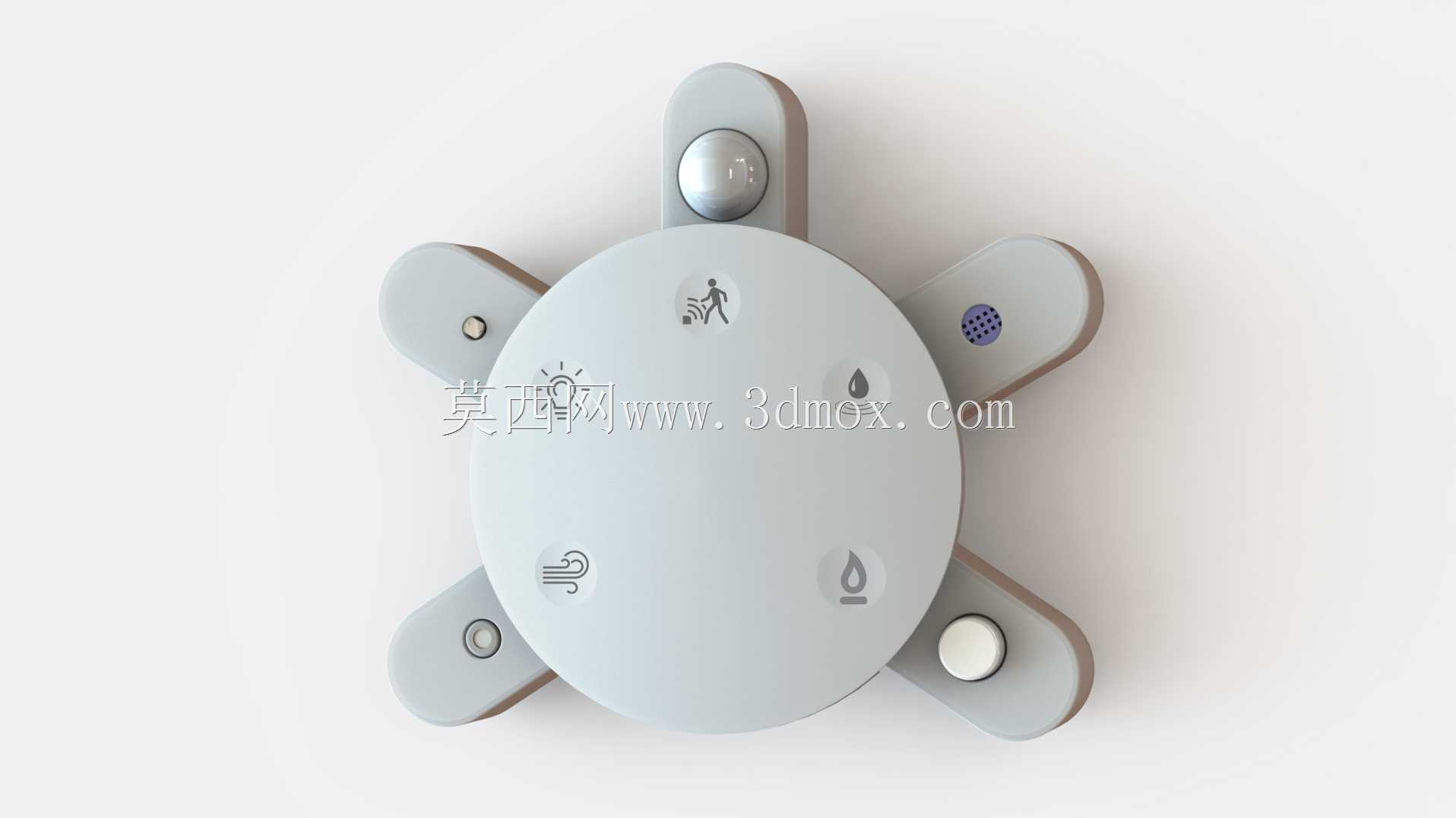

　　从功能布局的设计思路来看，整体采用中心主壳体加五个径向延伸支臂的结构形态，并非单纯追求外观辨识度，而是从传感单元的工作原理出发做的空间排布：不同类型的传感单元对安装朝向、周边气流空间、遮挡距离的要求存在差异，比如用于监测燃气泄漏的气敏元件，需要周边保留足够的空气流通间隙，不能被壳体结构完全包裹，因此将其布置在其中一个支臂的端部，侧面开设密集的透气微孔，既保证气流通畅，又能阻挡大颗粒灰尘进入传感腔室；用于人体移动侦测的热释电传感单元，布置在主壳体正面靠上的位置，表面配装半透明菲涅尔透镜，对应的支臂端部设置球形调节结构，可在水平120度、垂直60度范围内微调探测角度，适配不同层高的安装环境，避免探测盲区；用于烟雾监测的光电式传感腔室，设置在另一个支臂内部，采用迷宫式遮光结构，既保证烟雾颗粒能够顺利进入检测腔，又能避免外界环境光线直射接收管造成误触发；用于环境温湿度监测的传感单元，布置在主壳体侧面的通风槽后方，避免设备自身电路发热导致的温度检测偏差；用于紧急触发的手动报警按钮，设置在最下方的支臂端部，采用大尺寸圆形按键设计，按键表面做防滑纹理处理，按键触发行程设置为2mm，触发压力控制在15N-20N之间，既避免日常清洁擦拭时的误触发，又能保证紧急情况下老人、儿童都能顺利按动触发报警。

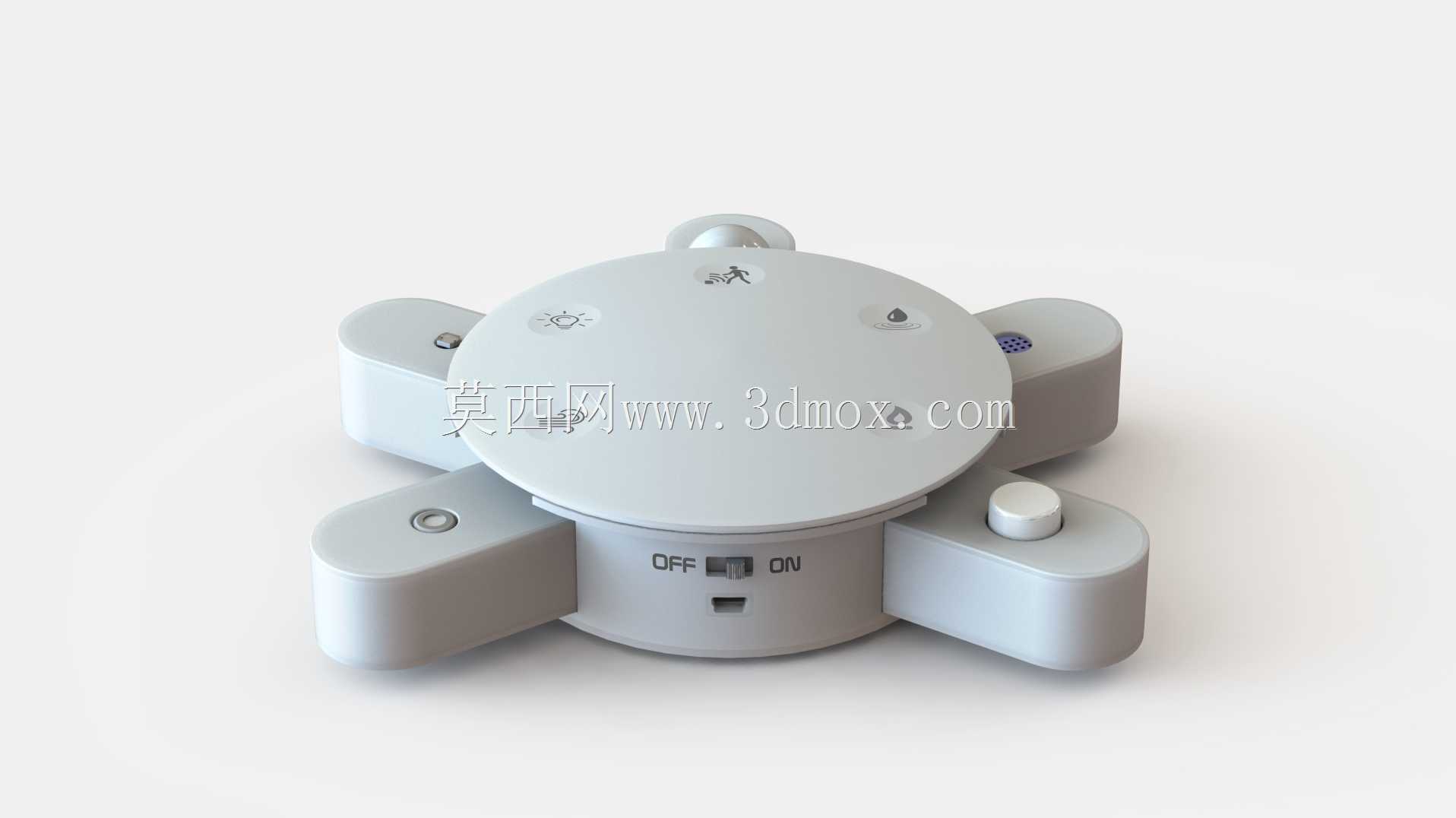

　　外形尺寸方面，主壳体直径控制在120mm，整体厚度不超过35mm，五个支臂向外延伸后最大外接圆直径为220mm，整体外轮廓做全圆角处理，所有棱边的圆角半径不小于3mm，避免安装在较低位置时磕碰伤人，壳体表面采用细磨砂哑光处理，不易残留指纹和灰尘，适配现代简约、北欧、新中式等多数家庭装修风格，不会像传统工业感安防设备那样破坏室内整体视觉协调性。内部结构设计上，主壳体中间区域为核心电路仓，采用卡扣加四颗M2自攻螺丝的固定方式，上下壳合缝处设置环形橡胶密封圈，防护等级达到IP42，可满足日常居家环境下的防泼溅、防尘要求，电路仓与各个支臂内的传感单元之间通过走线槽连通，所有内部走线都做限位固定，避免运输、安装过程中线缆移位挤压传感元件。供电设计上支持两种供电模式，可通过背部接线端子直接连接家用220V市电，内部集成AC-DC转换模块为电路和传感单元供电，也可在仓体内置备用锂电池，在外接电源断电时可维持72小时以上的连续监测，避免断电期间出现安防空档。

　　从结构可靠性角度考虑，各个支臂与主壳体的连接位置做了加厚处理，壁厚从主壳体的2mm加厚到3mm，避免安装时用力不当导致支臂断裂，每个支臂端部的传感元件都设置独立的小腔室，与主电路仓之间做隔光、隔热处理，比如温湿度传感单元的腔室与主电路仓之间设置隔热筋，减少主板发热元件的热量传导到温湿度传感器表面，提升检测精度；热释电传感单元的安装位置做了遮光挡筋，避免内部电源指示灯的光线串入菲涅尔透镜区域造成误报。设备正面的各个功能标识采用模内注塑工艺制作，不会因为长期擦拭出现标识磨损脱落的问题，每个传感单元对应的支臂位置都预留了状态指示灯的透光孔，指示灯采用柔光扩散材质，正常工作时为低亮度绿色闪烁，报警状态下为高亮度红色闪烁，既能够让用户直观看到设备工作状态，又不会在夜间造成光污染影响休息。

　　在安装结构的设计上，背部挂装结构采用通用的卡扣式设计，挂板先通过螺丝固定在墙面或接线盒上，再将设备主体对准挂板卡扣旋转15度即可完成固定，拆卸时只需要用细针捅入侧面的解锁孔即可取下设备，方便后期更换电池、清洁传感腔室的防尘网，不需要整体拆卸固定结构，降低后期维护的操作难度。设备整体的重量控制在180g左右，即使采用背胶粘贴的安装方式，也能保证长期固定的可靠性，不会因为自重导致脱落。针对不同传感单元的维护需求，每个支臂端部的传感模块都采用模块化设计，可单独拆卸更换，不需要整体更换设备，降低后期的使用维护成本，比如气敏传感器达到使用寿命后，只需要拧开支臂端部的端盖，拔出旧的传感模块插上新的模块即可完成更换，不需要专业人员上门操作，普通用户参照说明书即可完成维护操作。
