大众MK4车型专用发动机安装固定支架

　　在民用紧凑型性能车的动力系统改装作业中，发动机悬置支架的匹配度直接决定了动力总成固定可靠性、整车NVH表现以及改装后的工况稳定性，尤其是针对上市年限较长、原厂配件适配性不足的经典车型，定制化的支架结构往往是动力改装环节的核心基础部件。这款针对大众MK4平台开发的发动机支架，核心适配1999至2004年生产的捷达1.8T、高尔夫GTI、R32等车型，覆盖了该平台下横置前驱布局的多款经典动力配置，可同时满足原厂动力换装、大马力动力总成改装两种场景下的固定需求，解决了改装场景中通用支架定位偏差、安装孔位不匹配、长期使用出现应力形变的常见问题。

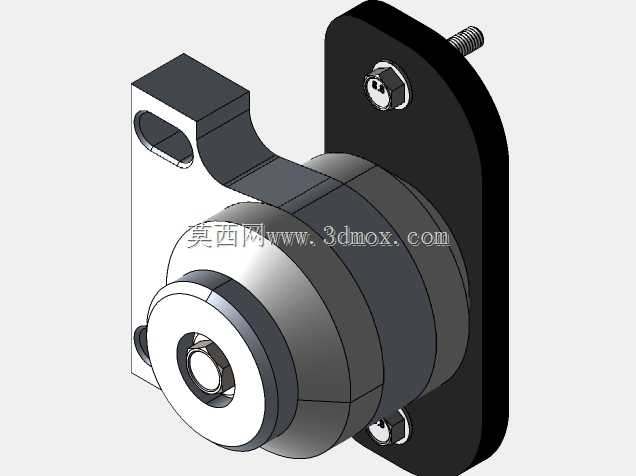

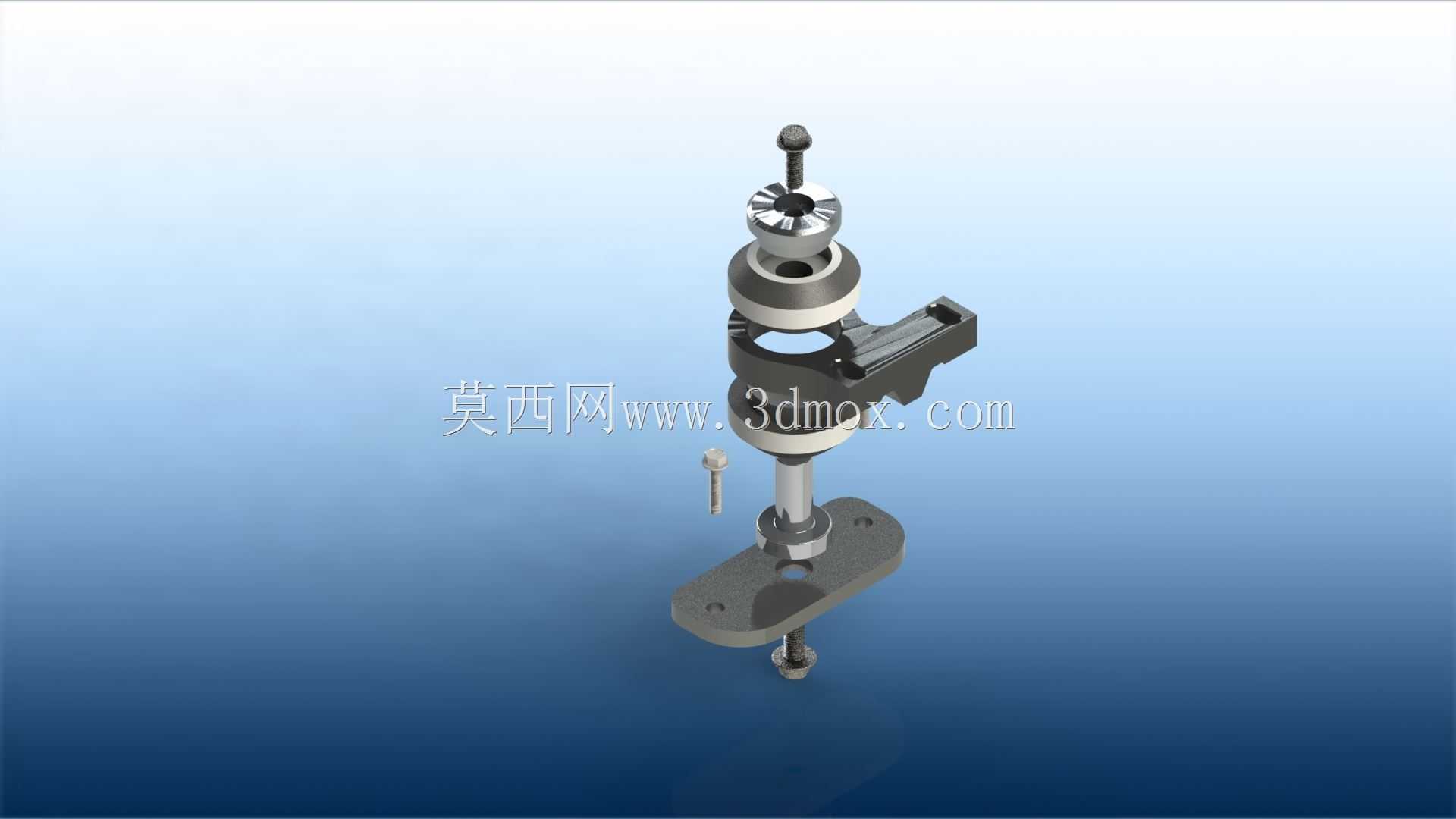

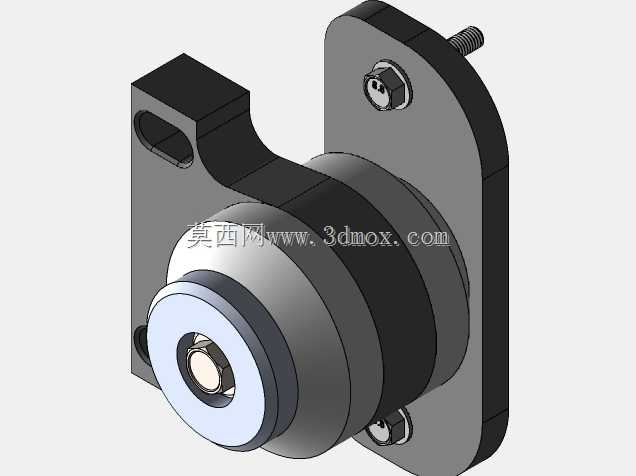

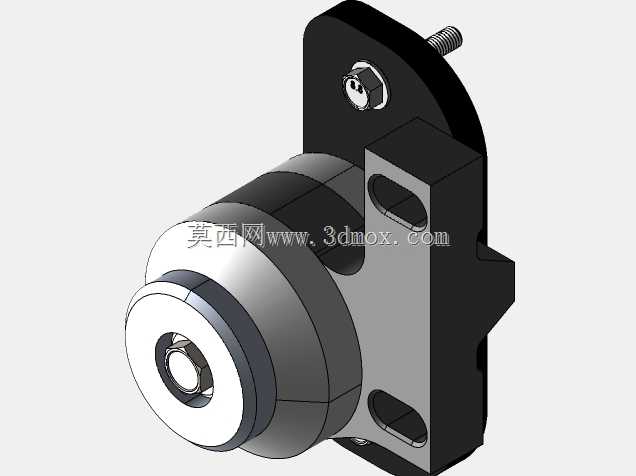

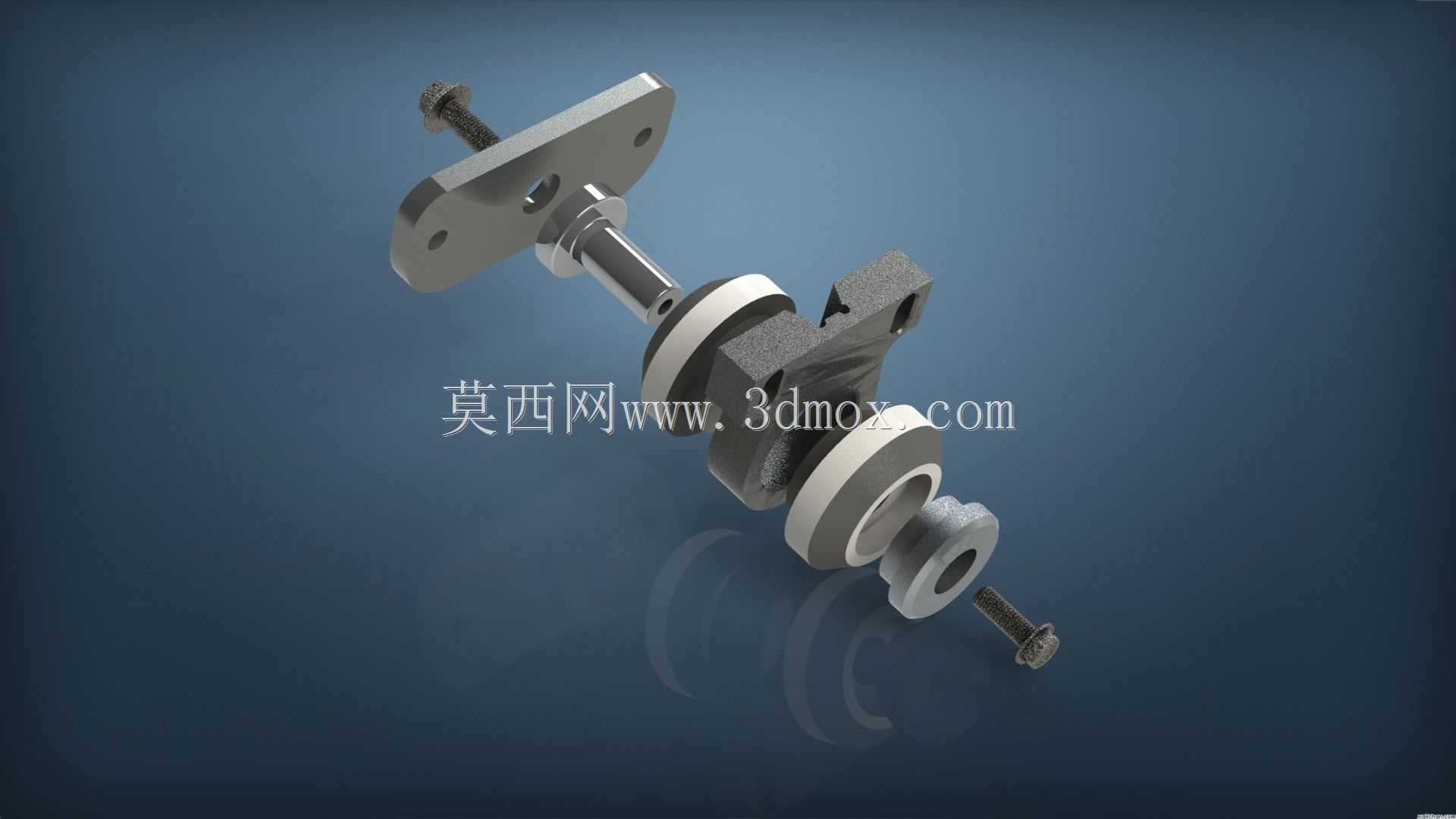

　　从结构功能来看，该支架属于动力总成悬置系统的核心承载构件，一端通过螺栓组连接车身纵梁的预设安装点位，另一端通过缓冲衬套与发动机缸体侧的固定凸台相连，主要作用是约束动力总成在整车坐标系下的六个自由度，承受车辆急加速、急减速、过弯侧倾时动力总成产生的倾覆力矩，同时隔绝发动机运转产生的振动向车身传递，避免出现怠速方向盘抖动、加速工况下动力总成窜动、长期使用后连接螺栓疲劳断裂等问题。不同于原厂单一配置的支架设计，这套结构内部集成了两种安装配置，分别对应蛇形皮带侧安装位与变速器侧安装位，无需额外加工转接板即可完成整套悬置系统的点位固定，大幅降低改装过程中的现场配做工作量。

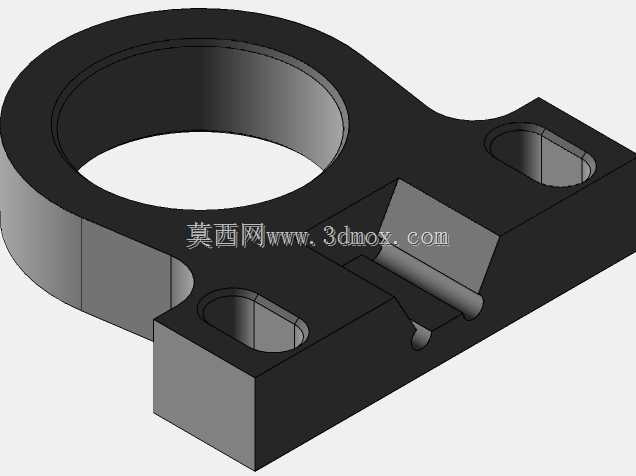

　　设计过程中首先对MK4平台车身纵梁的安装点位进行了全尺寸逆向测绘，确认了各安装孔的相对坐标、孔位公差、接触面平面度要求，同时结合1.8T改装机型、原厂VR6机型的缸体侧固定凸台尺寸，调整了支架主体的悬臂长度与弯折角度，确保安装后动力总成的倾角与原厂设计值偏差控制在0.5度以内，避免出现半轴等速万向节工作角度超出设计阈值、皮带轮系共面度偏差导致皮带偏磨的问题。支架主体采用高强度合金钢铣削成型，连接耳位置做了加厚处理，对应螺栓过孔的位置设计了沉头台阶，避免螺栓头突出与周边管线、皮带轮产生运动干涉；衬套安装位的同轴度公差控制在0.02mm以内，确保缓冲衬套压装后不会出现偏斜，保证隔振性能符合设计预期。

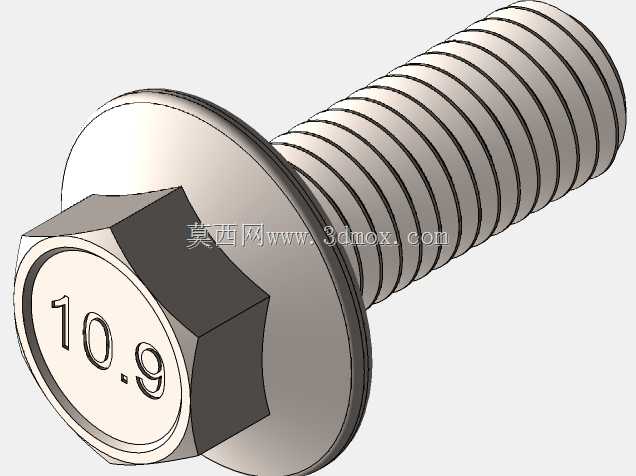

　　安装边界方面，支架与车身连接的三个固定孔位完全匹配原厂纵梁上的M10螺栓安装点，孔距公差与原厂配件保持一致，安装时无需对车身进行打孔、焊接等破坏性改动；与发动机连接的固定点位适配原厂悬置衬套的安装尺寸，可直接替换老化的原厂支架，也可适配改装级别的硬质聚氨酯衬套，满足赛道驾驶场景下对动力总成固定刚度的更高要求。支架整体的外轮廓做了倒角处理，与周边的冷却水管、线束插头、空调管路的最小间隙保持在15mm以上，即使在发动机最大位移工况下也不会出现部件干涉，同时预留了皮带张紧器的调整空间，安装后不影响日常维护时的皮带更换、张紧度调整作业。针对大马力改装场景下的载荷提升，支架的危险截面位置做了有限元强度校核，在承受最大1200N·m的倾覆力矩时，最大应力值远低于材料的屈服强度，可满足三阶动力升级后的承载需求，不会出现支架断裂的失效风险。
