车辆垂直转向操纵机构结构设计

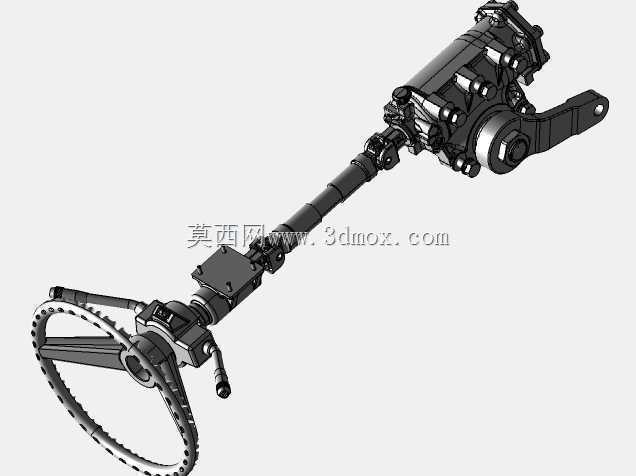

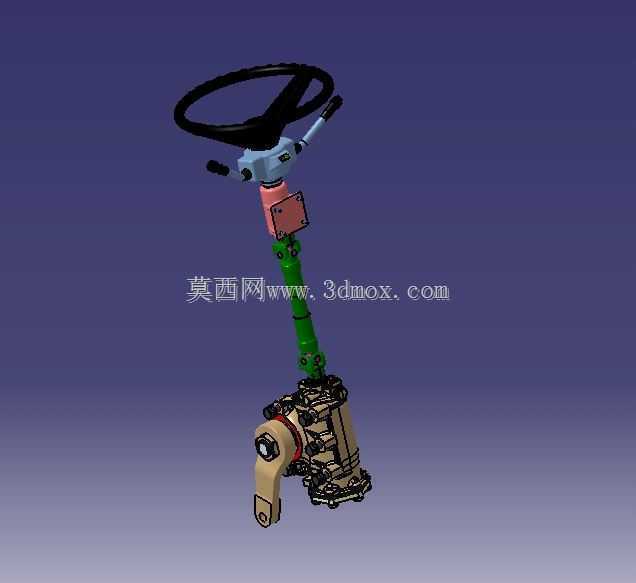

　　在非道路作业车辆、低速工程车辆以及部分特种改装车辆的底盘操纵系统设计中，垂直布置的转向箱是衔接方向盘操纵输入与转向器动力输出的核心部件，这类转向结构多用于驾驶室地板下方安装空间受限、转向管柱需要垂直走线或避让底盘传动部件的车型，相比倾斜布置的转向管柱总成，垂直转向箱能够在更小的水平投影空间内完成转向力矩的传递与方向转换，适配窄体驾驶室、中置操纵台的特种车辆布局需求。从结构组成来看，该转向机构从上至下依次集成了方向盘安装基座、组合开关安装位、角度调节段、防护套筒以及循环球式转向器核心段，顶部的方向盘安装法兰采用标准花键配合结构，能够兼容多数通用型车辆方向盘的安装接口，法兰下方预留的平面安装位用于固定灯光、雨刮等组合开关模块，

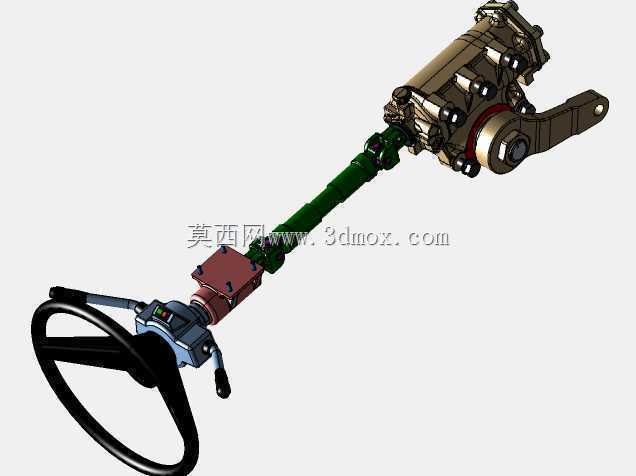

　　不需要额外设计支架即可完成操纵附件的集成装配。中间的管柱段采用分段式防护结构，上段设置有可锁止的角度调节机构，能够根据不同驾驶姿态需求调整方向盘的倾斜角度，调节行程覆盖常规工程车辆的操纵舒适区间，锁止机构采用楔形块压紧结构，锁止后无旷量，能够承受颠簸工况下的操纵冲击；中段的绿色防护套筒内部为转向传动轴，采用十字万向节衔接上下轴段，补偿安装过程中的同轴度误差，同时在车辆发生正面碰撞时，传动轴能够通过轴向溃缩吸收冲击能量，降低对驾驶员的伤害风险。下部的转向器核心段采用循环球传动结构，相比齿轮齿条式转向器，循环球结构的传动效率更高，操纵力矩更大，能够适配前桥载荷更高的工程车辆、农用车辆转向需求，

　　转向器侧方的摇臂轴采用锥面花键结构连接转向摇臂，输出端的密封结构采用多层油封设计，能够阻挡泥水、粉尘进入壳体内部，适配户外作业的恶劣工况。在安装边界设计上，该转向箱整体采用垂直安装布局，下部转向器壳体设置有三个呈三角形分布的安装支脚，支脚位置预留有标准螺栓过孔，能够直接固定在驾驶室地板下方的车架加强梁上，不需要额外设计转接支架，安装后整体垂直高度覆盖从地板下方到方向盘操纵位的常规区间，水平方向最大轮廓尺寸避开了踏板组、仪表台内部线束的布置空间，不会与周边操纵部件产生运动干涉。设计过程中针对转向传动的空行程做了严格控制，各传动轴的配合间隙控制在行业标准允许的最小范围内，转向器内部的齿条螺母与扇齿啮合间隙通过调整螺栓进行预紧，

　　既保证转向操纵的灵敏性，又避免长时间使用后出现旷量过大的问题；壳体部分采用铝合金与铸铁组合材质，上部管柱防护件采用铝合金压铸成型，降低整体重量，下部转向器壳体采用铸铁材质，保证传动部件的支撑刚度，承受路面传递的反向冲击载荷。在实际装车应用中，这类垂直转向箱多用于装载机、小型挖掘机、农用拖拉机以及场内作业的特种叉车，这类车型的驾驶室布置紧凑，转向操纵机构的安装空间受限，同时作业过程中转向操纵频繁、承受的冲击载荷大，该结构的转向箱能够在有限空间内完成转向力矩的可靠传递，同时兼顾操纵舒适性与结构耐用性，零部件的通用化程度较高，后期维护过程中易损件的替换成本较低，不需要复杂的专用工具即可完成间隙调整与部件更换。建模过程中对各运动部件的运动包络做了完整校验，方向盘全角度转动过程中，管柱内部的传动轴、万向节无卡滞点，下部摇臂的摆动角度覆盖车辆全转向行程，各连接螺栓的安装空间预留充足，装配过程中工具能够顺利到达拧紧位置，不存在装配干涉问题；密封结构的设计充分考虑了户外作业的防水防尘需求，各衔接面均设置有密封槽，装配后能够达到IP65级别的防护能力，满足高压水枪冲洗、雨天作业的使用要求。
