大众VR6动力配套变速器固定支架结构

　　在横置前驱布局的大排量V型动力总成布置中，变速器支架是衔接动力总成与副车架的核心承载构件，这款适配12V-VR6机型的支架，主要承担变速器侧的载荷传递、振动衰减与位移约束功能，在整车装配场景下，需要匹配动力总成悬置系统的整体刚度匹配要求，同时兼顾机舱内的布置空间边界，避免与周边进气管路、线束、冷却管路产生运动干涉。

　　从实际装车工况来看，该支架需要承受多维度的载荷输入：急加速工况下的扭矩反作用力矩、颠簸路面行驶时的垂向冲击载荷、紧急制动时的纵向惯性力，以及怠速、全负荷工况下发动机与变速器传递过来的振动激励，因此结构设计上采用了分层式的承载结构，上部设置三个螺栓安装点位，分别对应变速器壳体上的预制安装凸台，每个安装面都做了铣平加工处理，保证装配面的平面度控制在0.1mm以内，避免螺栓拧紧后产生附加装配应力，导致支架长期使用后出现疲劳开裂。

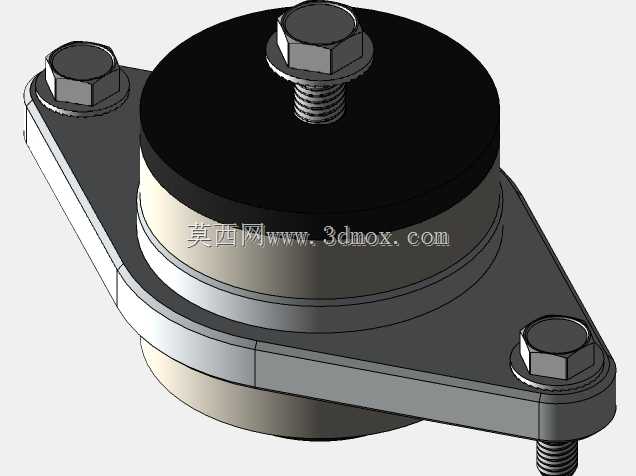

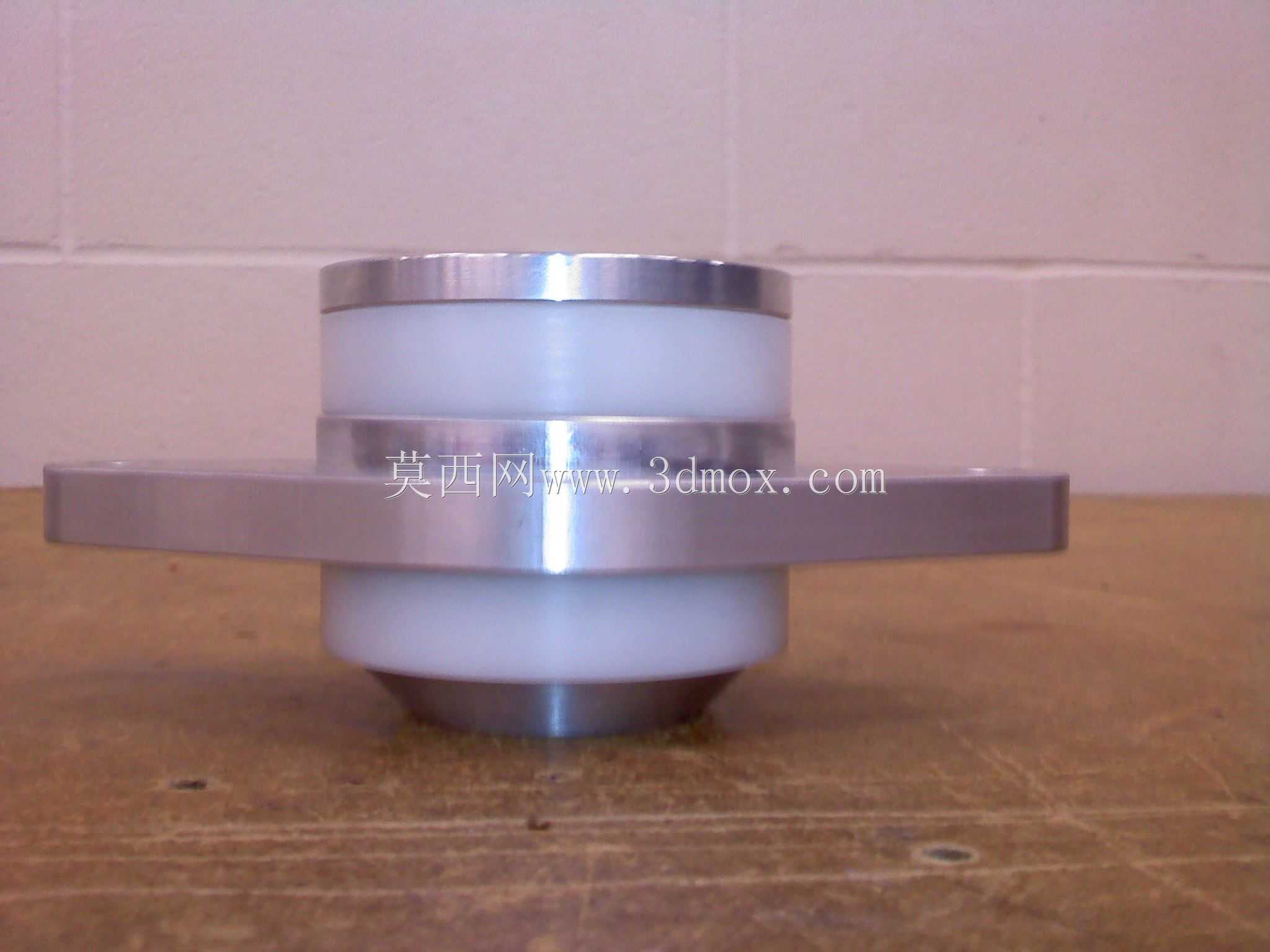

　　支架主体采用铸钢材质一体成型后做机加工处理，中部设置了环形的橡胶悬置容纳腔，通过过盈配合压入橡胶减震衬套，衬套的径向刚度与轴向刚度经过匹配调校，既能在大载荷冲击下限制变速器的位移量，避免动力总成与周边部件发生碰撞，又能有效过滤变速器齿轮啮合产生的高频振动，减少振动向车身副车架的传递，提升整车NVH表现。下部的定位柱结构直接插入副车架对应的定位孔中，配合侧面的两个固定螺栓完成最终锁紧，定位柱与安装孔的配合公差控制在H7/g6区间，既保证装配时的定位精度，又不会因为公差过紧导致装配困难。

　　设计过程中首先需要明确安装边界条件：上部三个安装孔的孔位坐标完全匹配VR6变速器壳体的安装点位，孔距公差控制在±0.05mm，保证与原厂壳体的互换性；下部安装点位的坐标则对应大众PQ系列平台副车架的安装位置，不需要对副车架做额外改装即可直接装配。整体结构的外形轮廓做了倒角处理，避免锐边在装配过程中割伤操作人员或者损坏周边管线，同时在应力集中的转角位置做了圆角过渡，圆角半径不小于3mm，通过有限元分析验证，在最大扭矩载荷工况下，支架的最大应力出现在下部安装柱与主体连接的位置，应力值低于材料屈服强度的60%，满足10万公里以上的疲劳寿命要求。

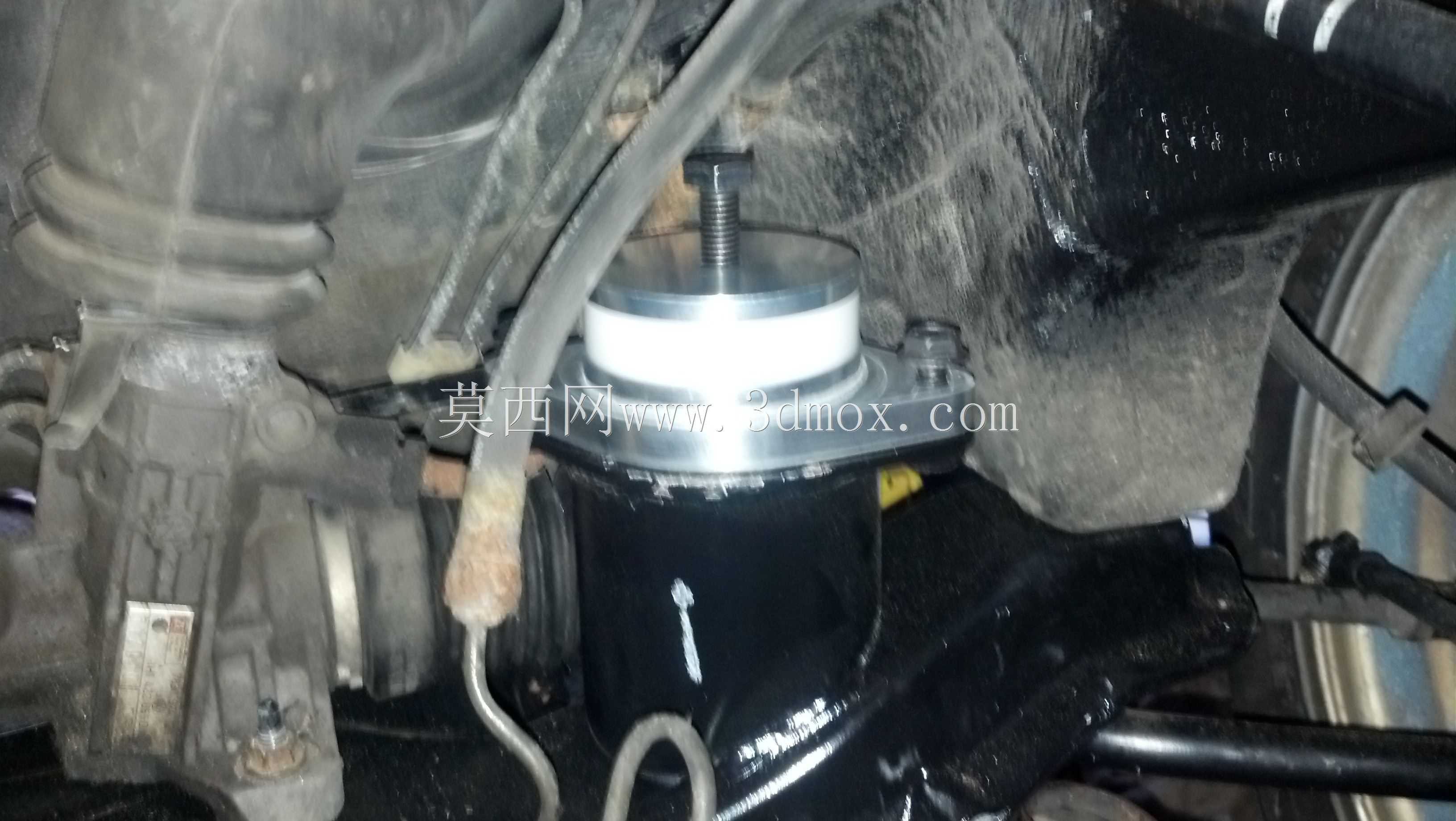

　　在实际维修与改装场景中，这款支架可以直接替换原厂老化的变速器支架，解决因为橡胶衬套老化导致的换挡顿挫、怠速抖动、加速异响等问题，安装时只需要按照规定扭矩拧紧固定螺栓即可，不需要额外的调整工序。结构上预留的安装间隙也适配不同年款的VR6机型，不管是原厂自然吸气版本还是后期改装的增压版本，支架的承载能力都能满足动力提升后的载荷需求，不会因为动力输出增大出现支架断裂的故障。

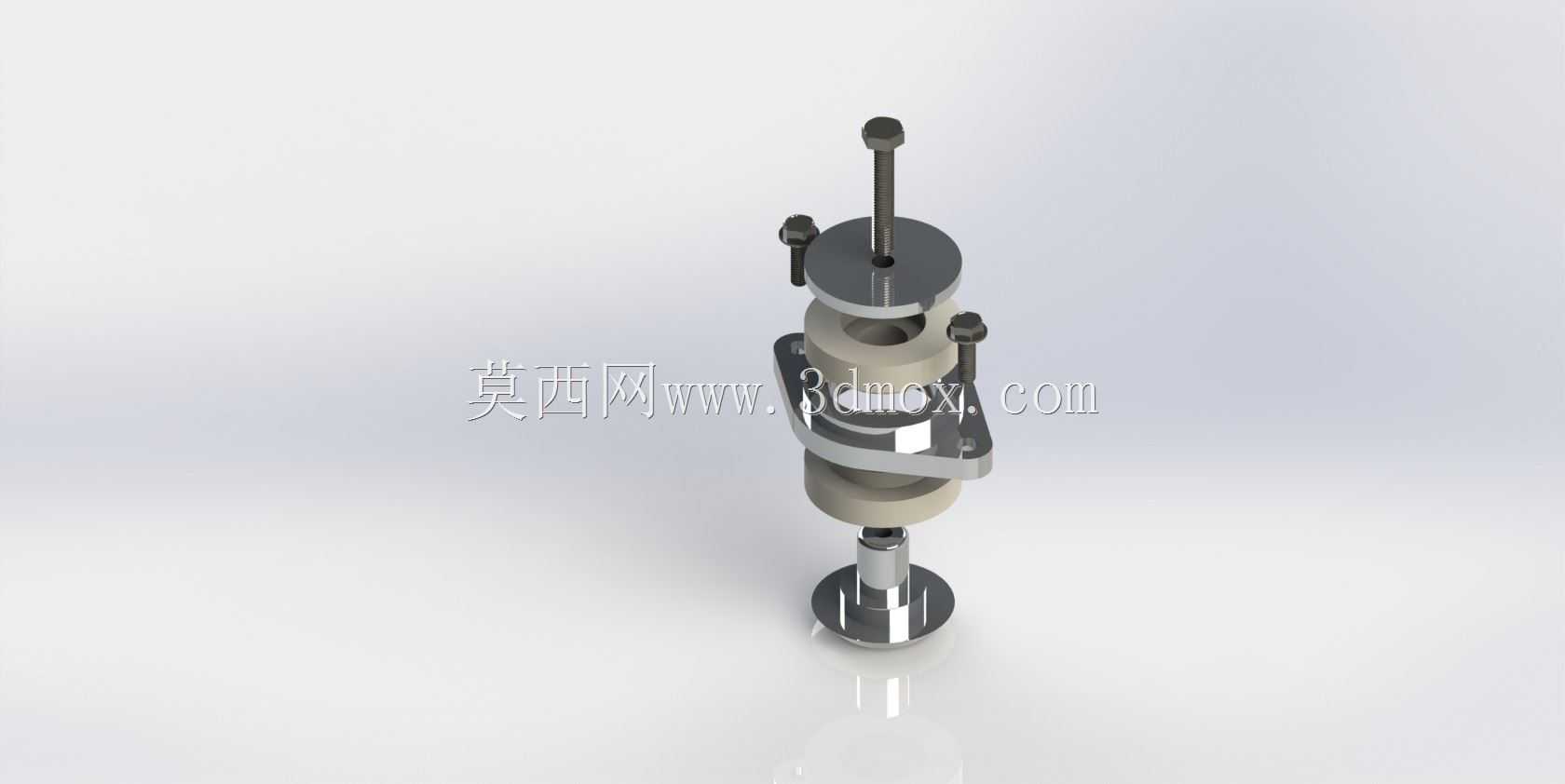

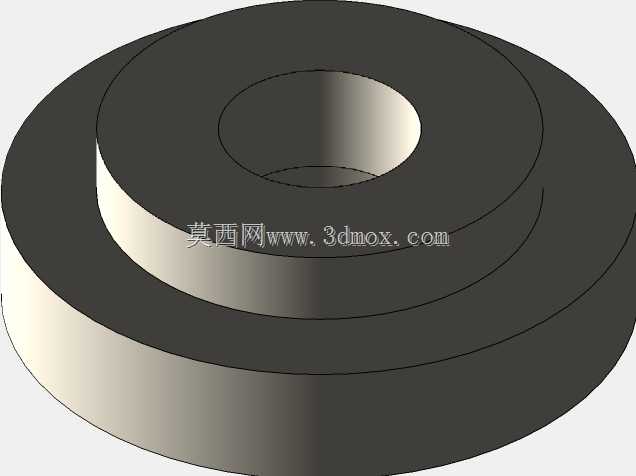

　　从建模逻辑来看，整个结构先从安装点位的坐标拟合开始，先确定上下安装界面的所有硬点坐标，再根据载荷传递路径搭建主体的承载筋结构，筋条的厚度设置为8mm，在保证强度的同时尽可能降低整体重量，整体重量控制在1.2kg左右，不会过多增加动力总成的簧下质量。衬套容纳腔的尺寸根据选定的橡胶悬置尺寸做匹配，过盈量控制在0.2-0.3mm，保证压入后不会出现松脱的情况，同时预留了衬套更换的空间，后期维护时可以单独压出老化的衬套进行更换，不需要整体更换支架，降低维护成本。
