大众VR6动力总成悬置支撑结构

　　在前置前驱横置动力总成的整车布置场景中，动力悬置系统承担着多重核心作用，既要约束动力总成在整车坐标系下的位移边界，避免急加速、急减速、过坎冲击时动力总成与周边车身纵梁、冷却模块、进排气组件发生运动干涉，又要过滤动力总成运转过程中产生的往复惯性力、燃烧冲击力，阻断振动向乘员舱的传递路径，直接影响整车NVH表现与动力系统的服役寿命。本次呈现的支撑结构，针对VR6机型的特殊布局做了针对性适配，VR6机型采用窄夹角V型缸体布局，整机长度远小于常规V6机型，可适配横置前驱车型的机舱空间，但整机重心位置、振动激励特性与直列四缸机型存在明显差异，常规四缸机悬置的刚度曲线、限位行程无法直接套用。

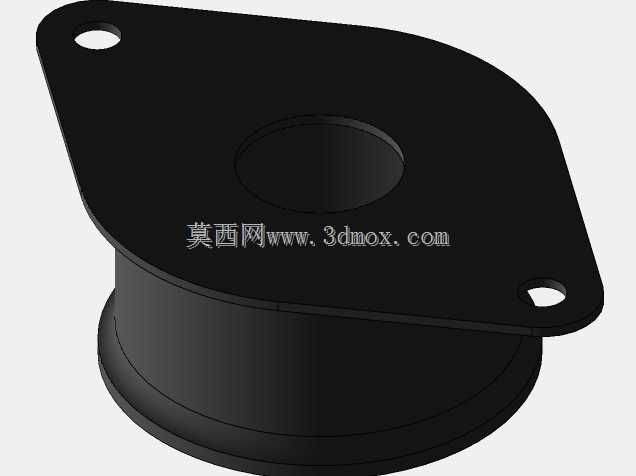

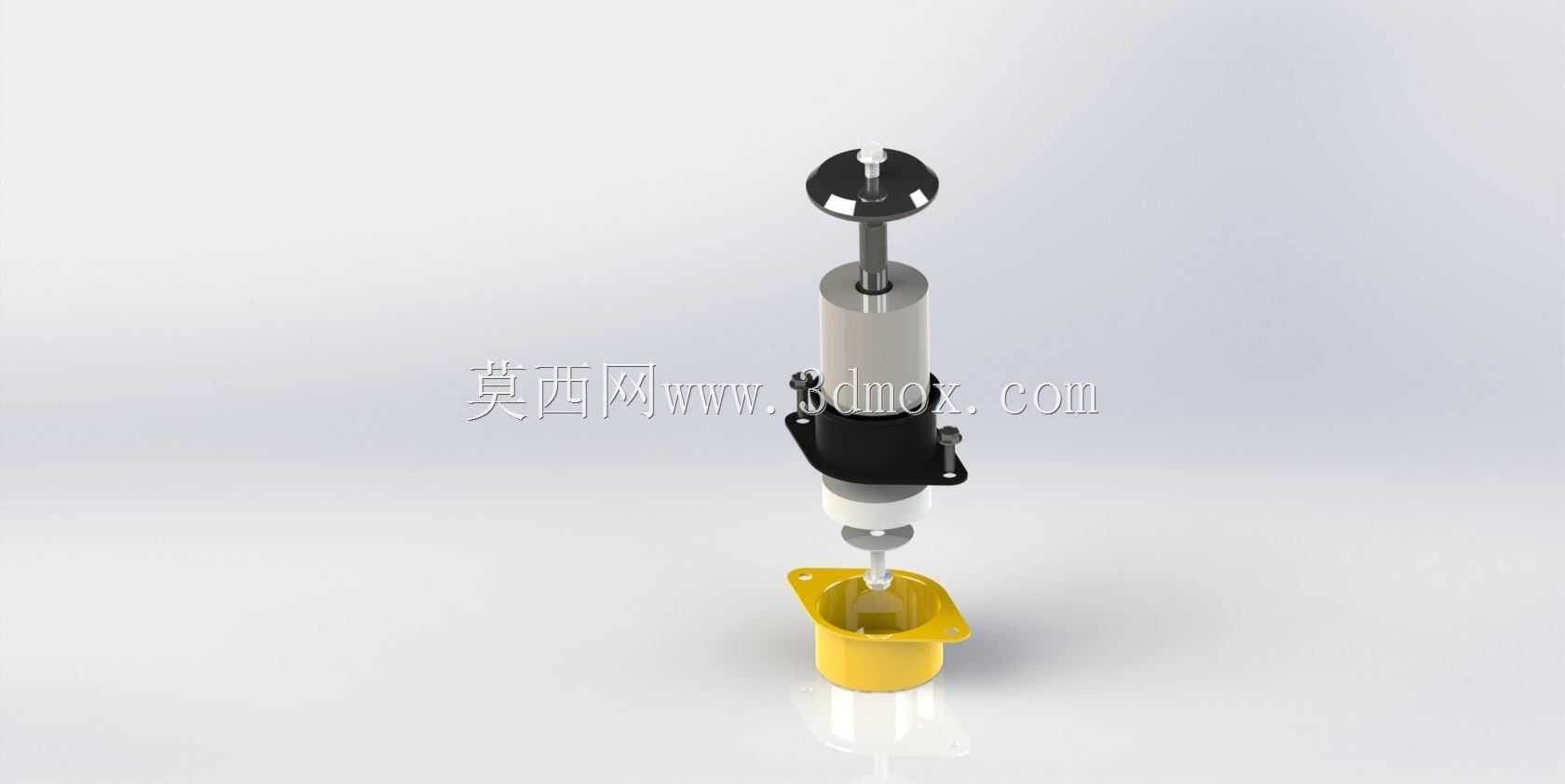

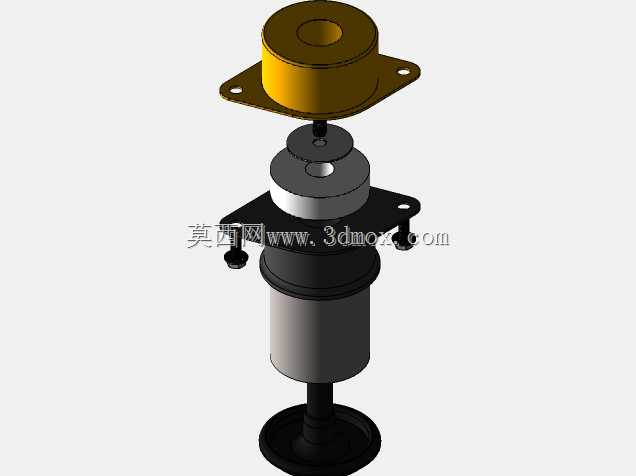

　　该支撑结构采用分体式组合设计，上部为金属连接芯轴，芯轴顶端设置法兰连接盘，通过螺栓与动力总成侧的悬置安装点刚性连接，芯轴中段设置环形定位凸台，用于限位弹性缓冲元件的轴向位置，避免缓冲元件在大冲击载荷下发生窜动脱落；中部弹性缓冲区域分别设计了两种材质的适配方案，聚甲醛材质的缓冲件具备较高的刚度与抗蠕变性能，适合赛道驾驶、激烈驾驶场景下的大载荷工况，能够提供更直接的动力响应，减少动力总成的晃动量，聚氨酯材质的缓冲件阻尼特性更优，隔振表现更好，适合日常通勤场景，兼顾乘坐舒适性与支撑性；下部为金属材质的安装基座，基座采用带翻边的盆型结构，底部设置四个对称分布的安装孔，可通过螺栓固定在车身纵梁的悬置安装位上，盆型结构的内腔可容纳弹性缓冲件的变形余量，在动力总成发生大位移冲击时，盆体侧壁可提供硬限位，避免缓冲件被过度压缩导致失效。

　　从安装边界来看，下部安装基座的四个安装孔采用等距矩形分布，孔位公差控制在±0.1mm范围内，可兼容对应年代大众横置前驱车型的纵梁安装点位，无需对车身安装位做二次打孔修改；上部连接法兰的螺栓孔位与VR6机型侧的悬置支架安装点完全匹配，装配时可直接对位安装，芯轴的轴向长度经过反复校核，装配完成后动力总成的倾角保持在设计要求的12度范围内，保证半轴的等速万向节处于最佳工作角度，减少半轴运转时的附加振动与磨损。

　　设计过程中针对不同工况做了多轮仿真校核，在怠速工况下，弹性缓冲件的刚度设置为较低区间，能够有效过滤发动机怠速运转时的低频振动，避免振动通过悬置传递到方向盘、换挡杆等乘员接触部位；在全负荷加速工况下，缓冲件的刚度随载荷增大呈现非线性上升特性，能够有效约束动力总成的扭转位移，避免因悬置变形量过大导致进气管路、换挡拉索出现拉扯变形；在过减速带、颠簸路面的冲击工况下，下部基座的硬限位结构可将动力总成的最大位移限制在15mm以内，避免动力总成与周边部件发生碰撞。

　　不同于原厂橡胶悬置的一体化设计，该结构的弹性缓冲件采用可拆分设计，当缓冲件出现老化、性能衰减时，无需更换整个悬置总成，仅需拆卸上部芯轴即可更换缓冲元件，大幅降低了后期维护成本，两种不同材质的缓冲件也可根据使用场景灵活更换，兼顾了日常代步与激烈驾驶的不同需求。结构的所有金属部件均采用电泳防锈处理，可抵御机舱内的高温、油污、水汽侵蚀，保证长期使用的结构强度，连接部位的螺栓均采用8.8级以上高强度螺栓，拧紧力矩按照整车装配规范设定，避免长期使用后出现螺栓松动的问题。
