透明玻壳螺口白炽电灯泡结构设计

　　日常照明场景里，螺口白炽灯泡是最常见的电光源部件，不管是民用住宅的室内基础照明、工业厂房临时检修照明，还是老旧设备的状态指示光源，这类结构的灯泡都有广泛的应用场景。做这个三维结构设计的时候，首先要匹配通用螺口灯座的安装边界，目前市面通用的E27螺口灯头是民用和工业场景普及率最高的规格，所以灯头部分的螺纹参数完全按照国标螺口尺寸做参数化建模，螺纹的牙距、牙高、有效啮合长度都严格对齐通用灯座的配合公差，保证安装时的旋入顺畅度，同时避免配合过松导致的接触不良或者脱落风险。

　　从结构拆分来看，整个灯泡分为三个核心功能段：最下端的金属螺口灯头，中间的封接支撑结构，上部的透明玻壳以及内部的发光组件。金属螺口部分采用薄壁铜质镀镍结构建模，既要保证导电接触的可靠性，也要兼顾结构强度，螺口顶端的绝缘触点单独做了结构分层，和侧面螺纹电极之间做了绝缘隔离结构的建模，还原实际产品的电气隔离设计，避免安装时出现短路风险。中间的封接部位是整个灯泡的结构核心，既要承担玻壳和金属灯头的连接固定作用，还要完成内部灯丝引线和外部电极的导通密封，建模时还原了玻璃与金属的封接过渡结构，这个部位的尺寸公差控制直接影响灯泡的气密性，实际生产中如果封接不良，会导致玻壳内部的惰性气体泄漏，大幅缩短灯丝的使用寿命。

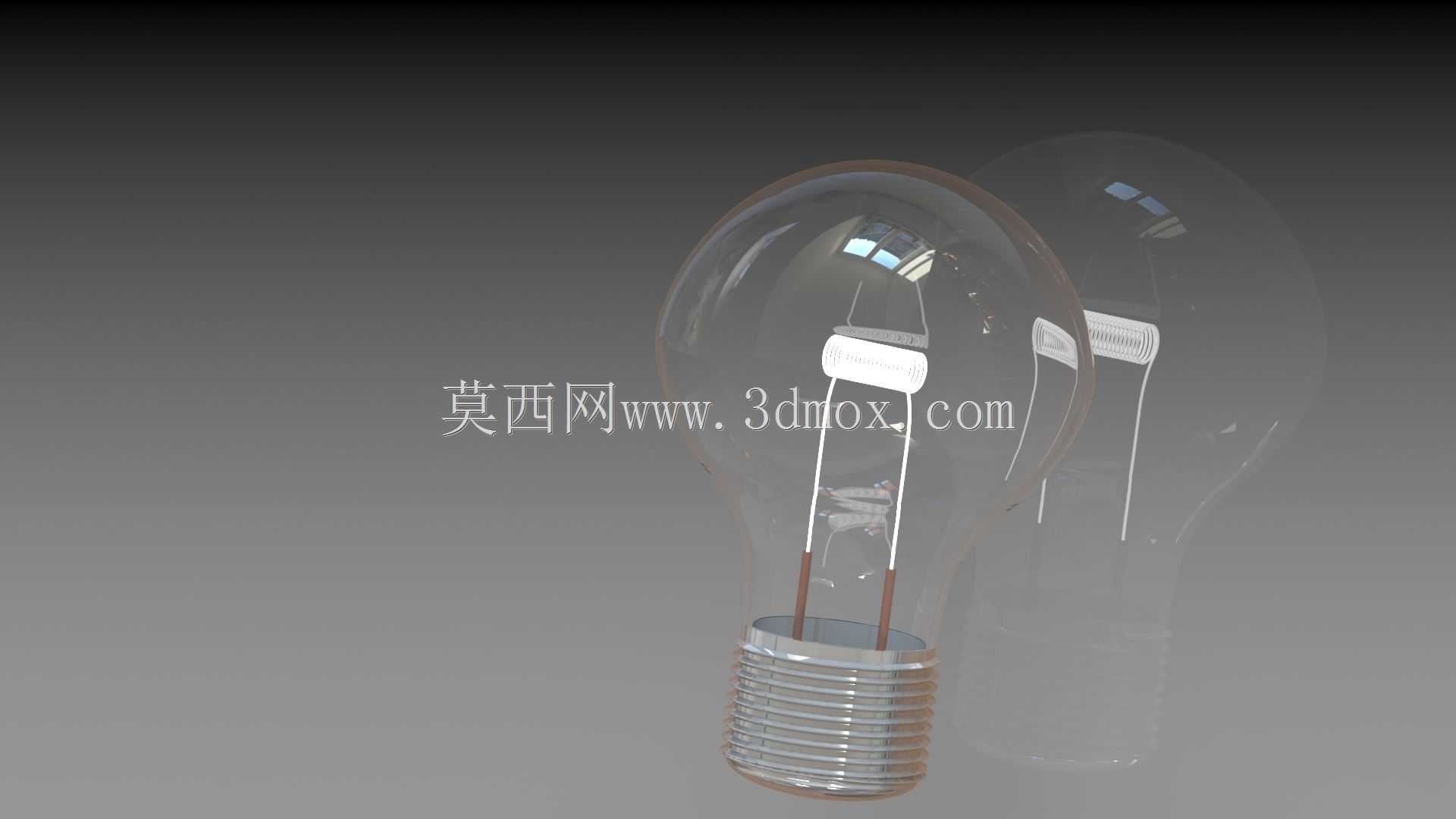

　　上部的玻壳采用透明薄壁玻璃结构，按照常用的A60泡型做曲面建模，玻壳的壁厚均匀控制在0.5-0.8mm区间，既保证玻璃结构的抗冲击强度，也兼顾透光率的要求，曲面过渡处做了顺滑的曲率处理，避免生产吹制时出现应力集中导致的玻壳炸裂。玻壳内部的发光组件是设计的细节重点，灯丝采用双螺旋钨丝结构建模，通过两根金属导丝固定在芯柱上，导丝的排布做了绝缘隔离设计，避免灯丝工作时出现极间短路，芯柱上的排气嘴结构也做了还原，对应实际生产中玻壳抽真空、填充惰性气体的工艺结构。

　　做这个模型的时候，特意把各个部件的装配关系做了完整的约束还原，不管是做照明产品的结构教学演示，还是做场景渲染的道具组件，都可以直接拆分装配使用。安装边界上，整个灯泡的总长度控制在105mm左右，玻壳最大直径60mm，完全匹配现有E27螺口灯座的安装空间，不管是嵌入式筒灯、桌面台灯、厂房工矿灯的灯座，都可以适配安装。从功能特性来说，这类白炽灯泡虽然发光效率不及新型LED光源，但是其显色性好、结构简单、成本低廉的特点，在很多对显色指数要求高的临时照明、设备指示场景依然有不可替代的作用，建模时还原的所有结构细节，都可以直接用于结构受力分析、装配干涉检查，也可以作为照明产品迭代设计的基础参考模型，帮助结构工程师快速调整泡型、灯头规格，衍生出不同功率、不同安装尺寸的同系列产品模型。
