6mm规格四脚直插式轻触触控开关结构

　　做消费类电子、工控小控制板的结构设计这么多年，6mm边长的轻触开关绝对是PCB板上最常见的人机交互元件之一，小到蓝牙耳机的功能按键、充电宝的电量检测触发，大到工控面板的手动复位按钮、小型家电的功能选择键，几乎所有需要单次触发通断信号的场景，都能见到这类元件的身影。很多刚入行的结构工程师画PCB封装、做壳体按键配合的时候，总容易在安装边界、按压行程上踩坑，要么是壳体按键柱和开关帽的间隙留大了晃动感强，要么是留小了按压卡滞，甚至长期按压后出现开关本体脱落、引脚虚焊的问题，本质上是对这类开关的实际结构、安装尺寸边界没有摸透。

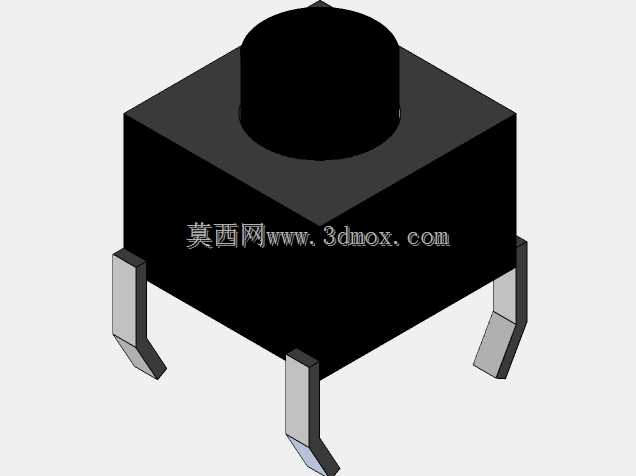

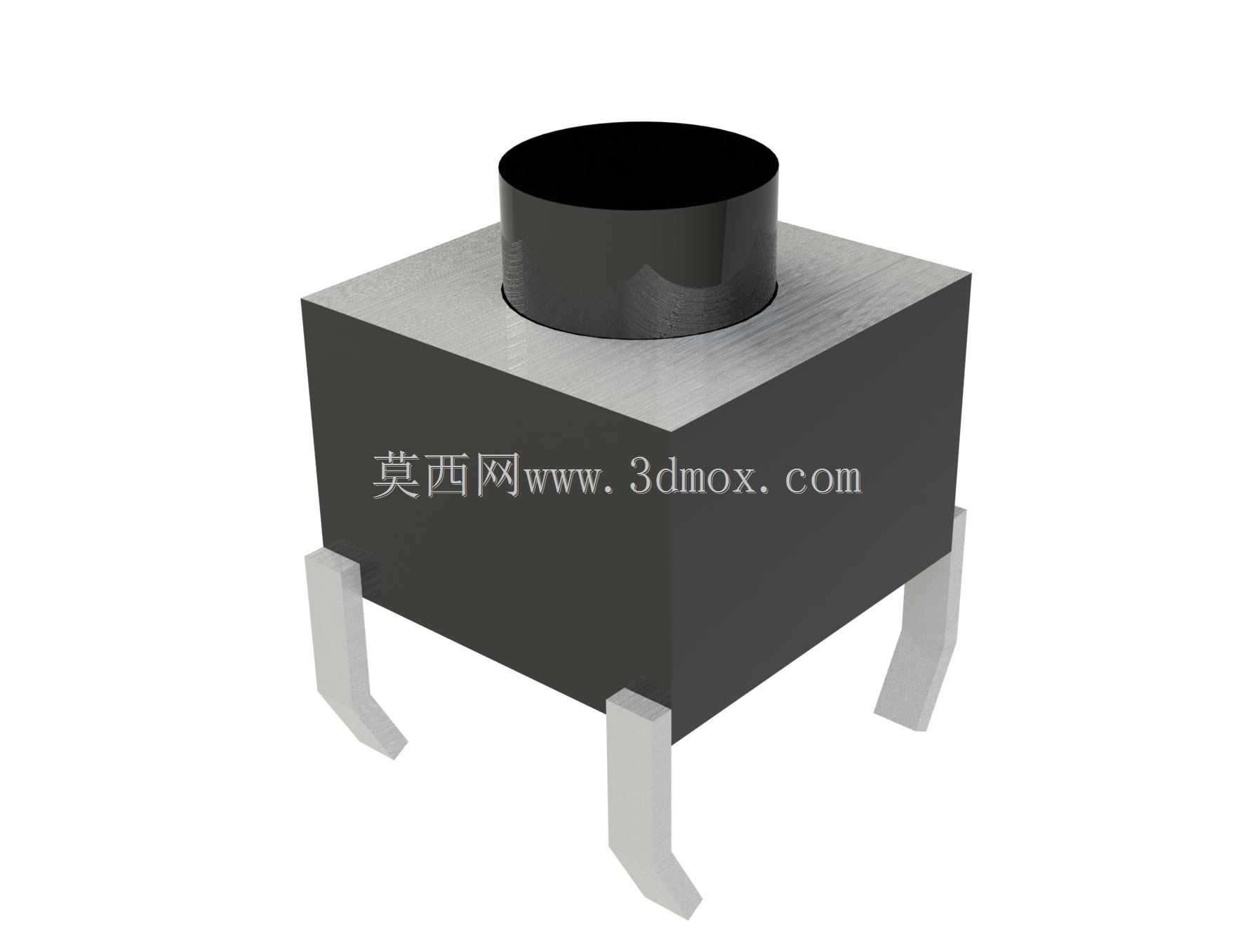

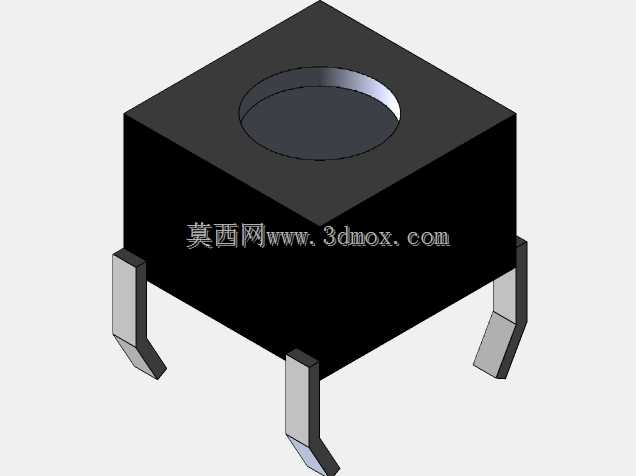

　　这款6mm触控开关采用标准的四脚直插式结构，本体为立方体注塑基座，顶部设置圆柱形按压触发帽，四个引脚从基座底部两侧伸出，做了向外的弯折成型，刚好适配标准2.54mm间距的PCB焊盘，插装后焊接强度足够，应对日常几万次的按压寿命完全不会出现引脚脱焊的问题。设计这类开关模型的时候，首先要卡准的就是本体的外形边界，6mm的基座边长是行业通用规格，对应PCB上的封装开孔不能小于这个尺寸，同时要注意基座底部到PCB板面的高度差，引脚弯折后的成型高度刚好让开关本体底部和PCB板面留出0.2mm左右的间隙，避免焊接时助焊剂残留卡在基座和PCB之间，长期使用出现腐蚀引脚的问题。

　　从功能特性上来说，这类轻触开关属于常开式微动触发结构，未按压状态下内部触点处于断开状态，当顶部按压帽受到垂直向下的压力达到触发力值时，内部弹片形变完成触点导通，松开压力后弹片复位，触点断开，触发行程通常在0.25mm左右，触发力在160g上下，这个力度刚好适配手指按压的反馈感，不会太硬按不动，也不会太轻容易出现误触发。做结构配合的时候，壳体上的按键柱和开关顶部按压帽的同轴度要控制在0.3mm以内，按键柱的端面要做R0.5的圆角处理，避免尖锐端面长期按压刮伤开关帽表面，同时按键柱的活动行程要比开关本身的触发行程多留0.1mm的余量，防止壳体装配公差累积导致按键按不到底、触发不灵敏的问题。

　　很多工程师做选型的时候容易忽略开关的安装高度，这款开关从PCB板面到按压帽顶部的总高度是标准的5mm规格，对应壳体按键的下沉深度要匹配这个高度，保证装配完成后按键端面和壳体表面的高度差在0.1-0.2mm之间，既不会突出太多容易被误碰，也不会凹陷太深按压的时候找不到位置。另外四个引脚的设计除了焊接固定之外，其中两个引脚是开关的导通引脚，另外两个是定位固定脚，画封装的时候要注意引脚的定义，不要把固定脚接到电路回路里，当然现在很多通用封装已经把四个引脚做成两两连通的设计，就算接错也不会影响功能，但做高精度信号采集的电路时还是要注意区分，避免多余的引脚连接引入信号干扰。

　　从实际应用的场景来看，这类开关几乎覆盖了所有低压直流控制电路的触发需求，因为本身的导通电流不大，通常用在5V、12V的信号回路里，不能直接接在强电回路里做电源开关使用，这点是选型的时候必须明确的边界。做三维建模的时候，除了要还原外部的可见结构，内部的弹片、触点结构其实不用做太细致的还原，毕竟结构设计的时候我们只需要外部的安装尺寸、配合尺寸，内部结构是开关厂商需要管控的生产参数，但要注意把按压帽的活动行程做出来，在装配体里模拟按压的时候可以检查和周边结构的干涉情况，比如有没有和旁边的电容、电阻元件碰擦，有没有和壳体的筋位产生干涉，这些都是实际生产中经常出现的问题。

　　还有一个容易被忽略的细节，就是开关本体的材质，基座通常采用耐高温的PBT注塑材质，可以过波峰焊的高温不会变形，顶部的按压帽一般是POM材质，耐磨性能好，长期按压不会出现磨损卡滞的问题，引脚采用黄铜镀锡工艺，焊接性能好，不容易氧化。做结构设计的时候，不要在开关本体周边设计过紧的夹持筋位，因为塑料本体在过焊接高温的时候会有轻微的形变，如果筋位顶太紧，冷却后可能会把开关本体夹变形，导致内部弹片卡滞，按压失效。通常在开关周边的定位筋和本体之间留0.1mm的间隙就足够，既能起到定位防止开关偏移的作用，又不会给本体施加额外的装配应力。

　　针对不同的使用场景，这类开关还会做不同的防护处理，比如用在厨卫类家电上的款式会在按压帽和基座之间加一层硅胶防水膜，达到IP67的防护等级，但基础款的6mm开关是没有防水结构的，用在普通室内环境的消费电子、工控板上完全足够，如果是潮湿环境使用就要选带防水结构的型号，建模的时候也要对应加上防水膜的结构，避免和壳体的密封结构产生干涉。另外要注意开关的按压寿命，常规款的寿命是10万次左右，高寿命款可以做到100万次，选型的时候要根据产品的使用频率来选，比如每天要按几十次的设备，选常规款就足够，如果是高频触发的工业设备按键，就要选高寿命的款式，避免使用一段时间后出现按键失效的问题。
