带虎钳与平行板的T形槽工装工作台

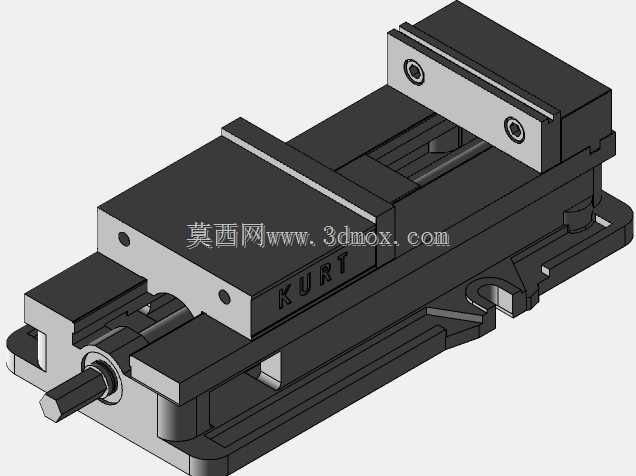

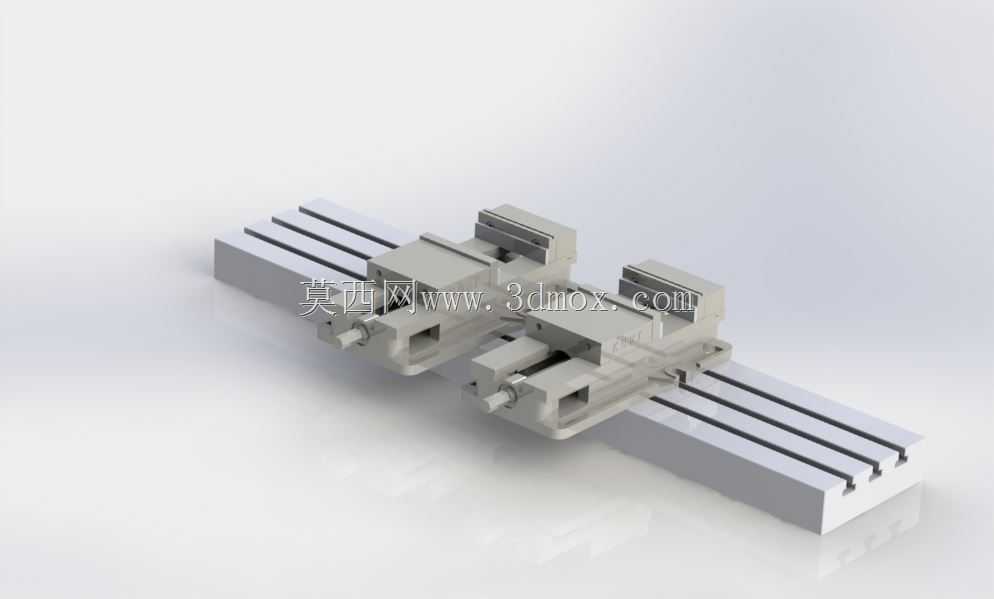

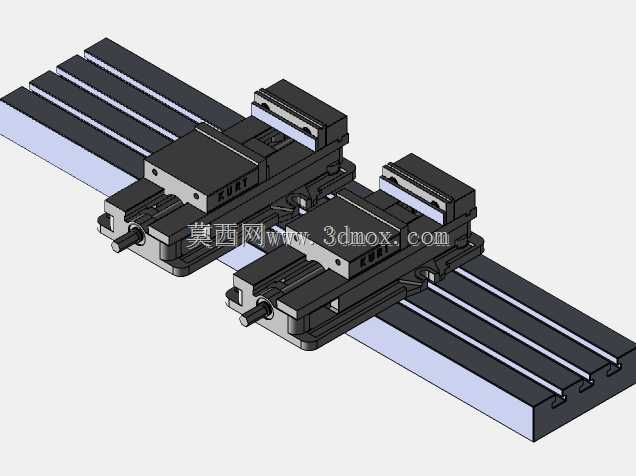

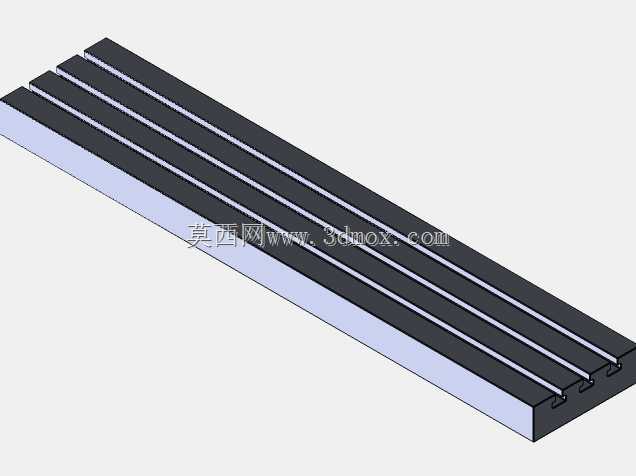

　　在常规机加工、小批量零件装夹、设备调试工位中，这类带虎钳和平行板的T形槽工作台是车间里出镜率极高的基础工装载体，区别于固定式焊接工作台或者流水线作业台，它的核心适配场景是需要灵活调整装夹位置、频繁更换工件夹持方案的多品种小批量加工环节，比如维修车间的零件修配、工装试样的预组装、数控加工前的工件预定位，甚至教学场景下的装夹实操演示都能用到。从结构设计逻辑来看，工作台主体采用长条形T形槽布局，槽道沿台体长度方向贯通，这种设计的核心考量是给夹持组件提供无间断的调节行程，不需要在台面上额外打孔攻丝，所有装夹附件都能通过T型螺栓在槽内任意位置锁紧，避免了固定式安装孔位对装夹范围的限制。台面上配置的Kurt型虎钳是机加工领域常用的精密平口钳，这类虎钳的夹紧行程稳定，钳口平行度保持性好，搭配不同尺寸规格的平行板使用时，能够快速垫起不同高度的工件，保证工件待加工面与工作台面的平行度，不需要每次装夹都反复打表找正垫铁位置，能大幅缩短单件装夹的辅助时间。设计这类工作台的时候，首先要明确安装边界：T形槽的槽宽需要匹配常用T型螺栓的规格，一般车间通用的M12、M16螺栓对应的槽型尺寸要统一，避免出现附件无法适配的问题；台体的长度方向预留的槽道数量要兼顾单工位和多工位装夹需求，图中配置的三道平行T形槽，既可以在中间槽位安装单组虎钳加工长条形工件，也可以在两侧槽位同时安装两组虎钳，实现双工位同步装夹，适合加工小型异形件的时候一次装夹多件，减少换件频次。

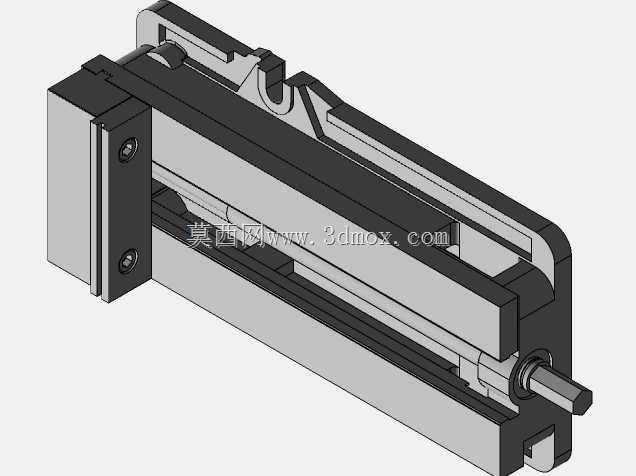

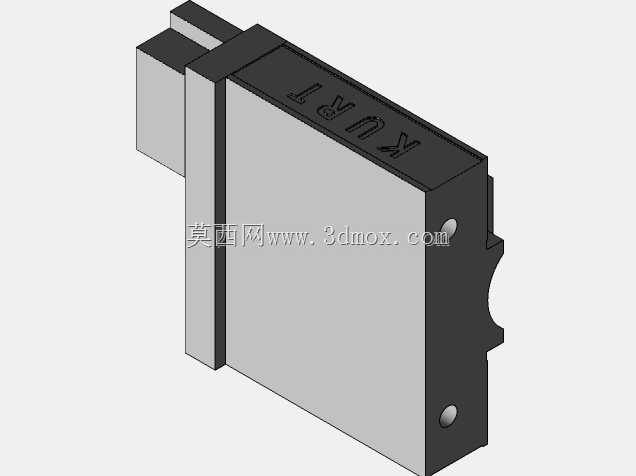

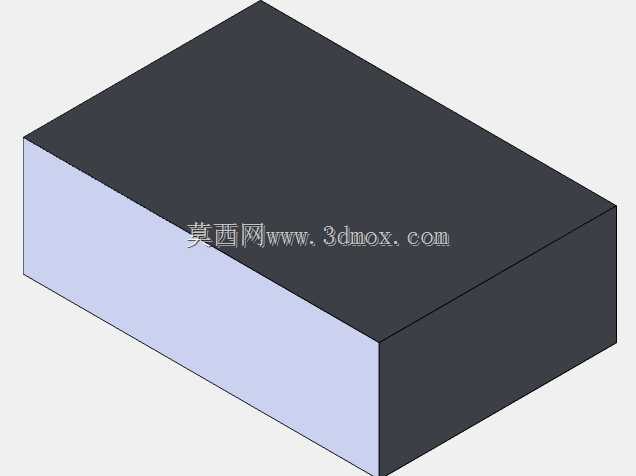

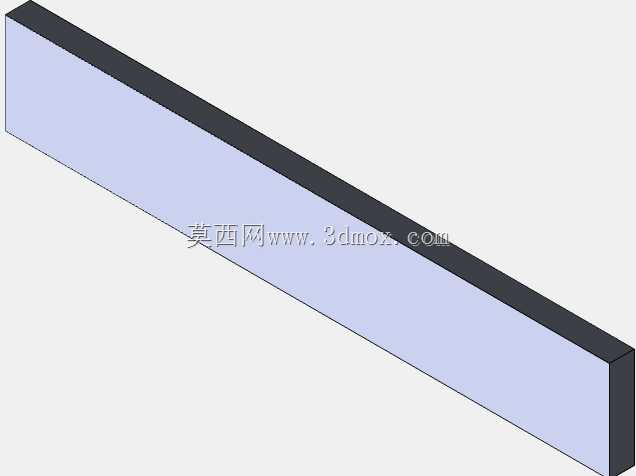

　　虎钳与T形槽的连接采用滑块螺母配合锁紧螺栓的结构，安装时只需要将螺母从T形槽端部滑入对应位置，对准虎钳底座的安装孔锁紧即可，调整位置时只需要松开螺栓就能沿槽道滑动，不需要完全拆卸螺母，操作效率比台面打孔安装高很多。平行板的配置是这套工作台的实用细节，不同厚度的平行板可以组合出不同的支撑高度，装夹毛坯件或者台阶件的时候，能够避开工件下方的悬空部位，防止夹紧时工件变形，同时平行板的上下平面都经过平磨处理，平面度控制在0.02mm以内，垫在工件下方能够直接作为定位基准，减少找正步骤。从实际使用的角度出发，这类工作台的台面厚度需要保证足够的刚性，在虎钳最大夹紧力下不会出现台面变形，一般铸铁材质的台体厚度不低于30mm，

　　才能保证装夹后的稳定性，避免加工过程中出现振动导致工件尺寸超差。T形槽的槽口边缘做了倒角处理，防止滑块螺母滑入的时候卡滞，也能避免槽口磕碰产生毛刺影响螺栓滑动。虎钳的固定钳口和活动钳口都预留了软钳口安装位，加工软质金属或者薄壁件的时候，可以更换铜质或者铝质软钳口，防止夹伤工件表面。在设备调试场景下，这套工作台还可以作为临时装配平台，T形槽可以用来固定各类调试用的支架、气缸、传感器安装座，不需要额外制作专用安装板，适配性很强。很多车间在做小型自动化设备的预组装时，也会用这类T形槽工作台作为基础底座，通过槽道固定各个模组的位置，验证动作流程没问题之后再拆下来装到正式设备机架上，能大幅降低调试阶段的改装成本。平行板除了垫工件之外，

　　还可以作为虎钳钳口的平行度校准块，定期将平行板夹在钳口中间，打表检测平行度偏差，及时调整虎钳的安装精度，避免长期使用后钳口偏移影响加工质量。设计时还要考虑T形槽的清洁问题，槽道底部预留了排屑缺口，日常清理切屑和切削液的时候，可以用毛刷沿着槽道将杂物扫到端部排出，不会在槽内堆积导致滑块螺母卡滞。台体的两端可以根据需求安装行程挡块，限制虎钳的滑动极限位置，防止调整位置时虎钳从槽道端部滑出掉落。这套工作台的整体结构没有复杂的传动部件，所有功能都围绕灵活装夹、快速调整的核心需求设计，没有多余的冗余结构，不管是作为机加工序的辅助工作台，还是作为工装调试的临时平台，都能覆盖绝大多数常规装夹需求，对于需要频繁更换装夹方案的工位来说，这种模块化的组合式工作台比定制专用工装的性价比高很多，也能适配更多不同尺寸、不同形状的工件装夹需求。
