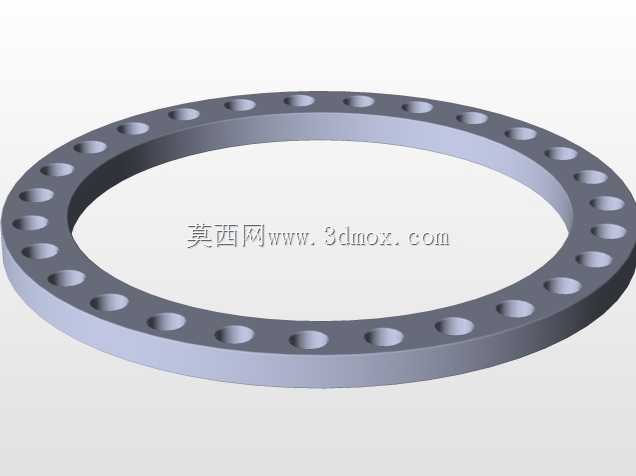

DN300规格M20螺栓孔管道连接法兰

　　在市政给排水主管网、化工介质输送管线、工业循环水系统的大口径管路布设场景中，DN300通径的法兰是管路对接、设备进出口连接的核心承压连接件，这类带M20规格螺栓孔的平法兰，主要承担管路轴向定位、端面密封承压、不同管段间刚性传力的作用，日常工况下需要匹配对应压力等级的密封垫片，通过周向均匀布置的螺栓预紧力，将垫片压实以实现管路内部介质的无泄漏输送。从实际工程应用来看，这类法兰常被用在离心泵进出口与主管道的对接段、换热设备的介质进出端、大口径阀门的两端连接位置，相比焊接式的管路连接形式，法兰连接的优势在于后期设备检修、管路改向、故障段更换时无需切割管段，仅需拆卸周向螺栓即可完成分离作业，能大幅降低现场运维的工作量。

　　这款法兰的设计逻辑完全围绕大口径管路的承压密封需求展开，首先是通径尺寸严格匹配DN300管路的内径要求，法兰内孔与对接钢管的外径公差控制在合理装配范围内，避免焊接或对接时出现通径缩径、介质流阻增大的问题；周向均匀排布的M20螺栓孔，孔位公差严格遵循管路法兰的通用安装规范，确保不同厂家生产的同规格法兰、配套阀门、设备接口都能实现无偏差对接，不会出现孔位错位导致无法穿装螺栓的现场装配问题。法兰本体的厚度设计充分考虑对应压力等级下的轴向承压能力，避免螺栓预紧时法兰出现翘曲变形，导致密封面压合不均匀出现介质渗漏；密封面采用全平面加工形式，表面粗糙度满足非金属垫片、金属缠绕垫片的压合要求，不需要额外加工凸台或凹槽就能适配多数常规工况的密封需求。

　　从安装边界来看，这款法兰的外径尺寸完全适配M20螺栓的周向排布间距，螺栓孔中心圆直径符合DN300法兰的通用安装尺寸，现场安装时不需要额外调整管段的预留间距，只要将两个对接法兰的密封面清理干净，居中放置对应压力等级的密封垫片，穿入M20螺栓后采用对角分次预紧的方式，逐步将螺栓扭矩加载到规范要求值，就能保证密封面的压合力均匀分布。在实际选型过程中，需要注意法兰的材质匹配输送介质的腐蚀特性，普通输水工况可采用常规碳素钢材质，腐蚀性化工介质则需要匹配不锈钢或衬塑材质的同尺寸法兰，而螺栓孔的数量、排布位置、孔径尺寸是保证安装互换性的核心参数，这款法兰的M20螺栓孔沿周向等距分布，每个螺栓承受的预紧力均匀传递到法兰端面，不会出现局部应力集中导致法兰变形的问题。

　　在三维建模过程中，这类法兰的建模重点在于螺栓孔的阵列参数准确性，首先确定法兰的基准端面，绘制内孔、外圆的基础轮廓，拉伸得到法兰本体的基础实体后，以法兰中心为阵列基准，按照对应孔位的角度间隔阵列M20螺栓的过孔，保证每个孔的中心到法兰中心的距离一致，相邻孔的角度偏差控制在建模公差允许范围内；密封面的平面度需要在建模时通过基准面约束保证，避免后续导出工程图时出现密封面平面度超差的标注问题。对于现场施工人员来说，这类法兰的安装不需要复杂的专用工装，只要保证对接的两个管段同轴度偏差在允许范围内，法兰端面与管段轴线垂直，就能顺利完成螺栓穿装与密封作业，在长期运行过程中，法兰本体的刚性足够承受管路内的介质压力冲击、温度变化带来的热胀冷缩应力，不会出现本体开裂或密封面泄漏的问题。在管路系统的应力计算中，这类法兰的重量、刚性参数也是管路支架载荷计算的参考依据，准确的三维模型能帮助管路设计人员提前完成支吊架位置的优化布设，避免后期运行时出现管路应力集中导致的法兰密封失效问题。
