汽车发动机活塞连杆组件结构设计

项目分类:发动机 发布时间:2022-02-05 ID:545226
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计

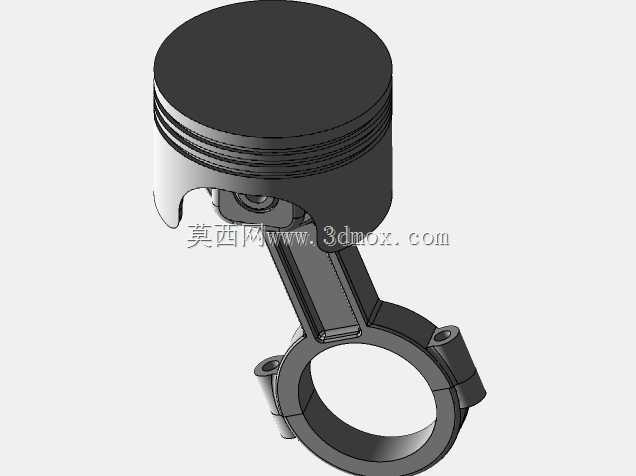

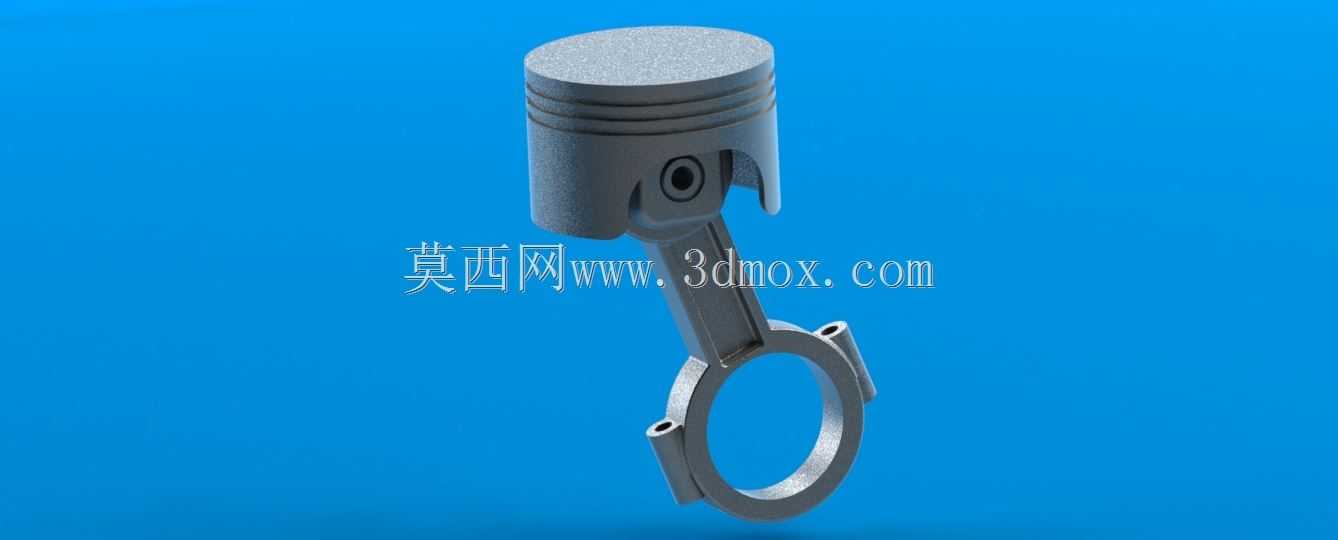

  这套活塞连杆组件是往复式内燃机核心运动部件,直接参与发动机做功循环的能量转换过程,广泛适配小排量乘用车汽油机的动力输出需求,在日常民用代步车辆、轻型商用载货车辆的动力总成中都能见到同结构部件的应用。从实际工况来看,该组件需要承受燃烧室点火瞬间的高温高压燃气冲击,将活塞顶部承接的气体爆发压力通过活塞销传递给连杆,再转化为曲轴的旋转扭矩输出,整套运动副长期处于高速往复、交变载荷的工作环境中,设计阶段需要充分考量结构强度、运动惯性、热膨胀匹配等多维度工程问题。

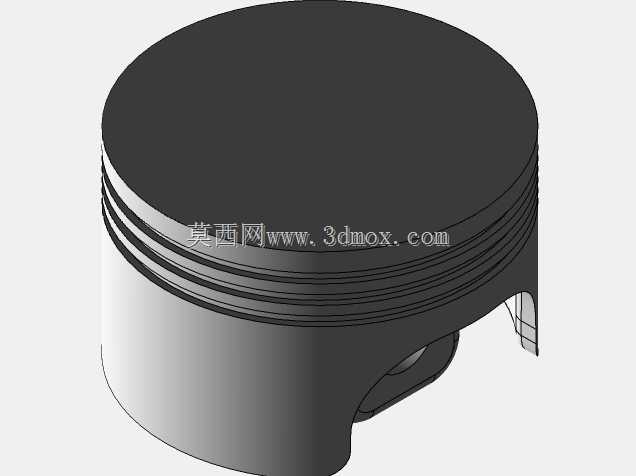

  从结构设计思路来看,活塞头部采用三道环槽设计,最上方两道为气环安装位,最下方为油环安装位,气环负责密封燃烧室与曲轴箱的连通间隙,避免做功冲程的高压燃气窜入曲轴箱稀释机油,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞顶部采用平顶结构设计,加工工艺性更好,同时能够匹配对应排量机型的燃烧室压缩比要求,活塞裙部设计为微椭圆型面,常温下裙部截面长轴垂直于活塞销座方向,在发动机达到工作温度后,活塞裙部因热膨胀、侧压力作用变形后趋近正圆,保证与气缸壁的贴合间隙处于合理范围,既不会因间隙过大造成敲缸异响,也不会因间隙过小导致活塞卡滞拉缸。活塞销座部位设置有加强筋结构,衔接活塞头部与裙部的同时,强化活塞销安装位的承载能力,避免燃气爆发压力下销座出现开裂变形。

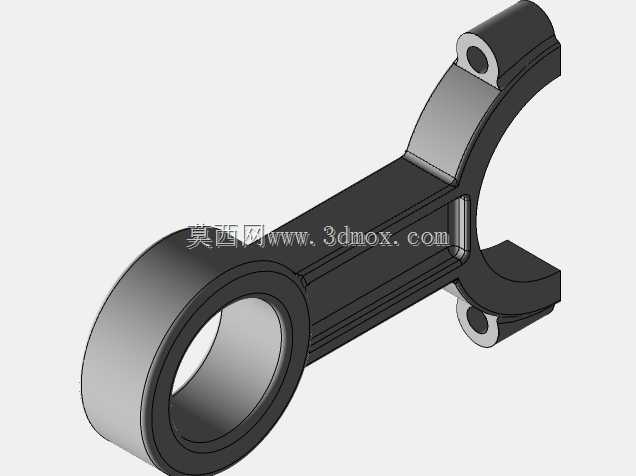

  连杆部分采用工字型截面杆身设计,在保证足够的抗弯、抗扭强度的前提下尽可能降低结构重量,减小高速往复运动产生的惯性力,降低发动机运转过程中的振动与噪声。连杆小头设置有活塞销安装孔,配套衬套结构减少活塞销与连杆小头的磨损,工作过程中依靠曲轴飞溅的润滑油进入衬套油槽实现润滑;连杆大头为分体式结构,通过连杆螺栓与连杆盖紧固,包裹住曲轴连杆轴颈,大头内侧安装轴瓦,与曲轴连杆轴颈形成转动副,轴瓦表面的油槽与油孔连通发动机润滑油道,保证高速运转时的油膜形成,避免干摩擦造成部件烧蚀。

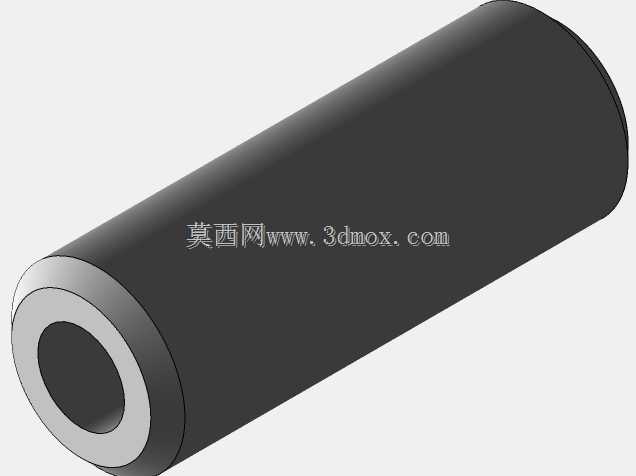

  从安装边界尺寸来看,活塞外径需要与对应气缸内径保持严格的配合公差,常温下预留0.02-0.04mm的配合间隙,适配铝合金活塞与铸铁缸体的热膨胀系数差异;活塞销直径与连杆小头衬套、活塞销座孔的配合采用分组选配工艺,保证冷态下有合适的过渡配合精度,工作温度下达到合理的间隙配合状态。连杆大小头中心距需要严格控制尺寸公差,该尺寸直接影响发动机的压缩比与活塞运动行程,若尺寸偏差过大会导致发动机压缩比异常,出现动力不足或者爆震等问题;连杆大头的孔径尺寸需要与曲轴连杆轴颈尺寸匹配,轴瓦安装后的配合间隙控制在0.01-0.03mm区间,保证润滑油膜能够稳定形成,同时避免间隙过大造成机油压力过低。

  在实际装配过程中,活塞环的开口位置需要相互错开120度以上,同时避开活塞销座方向与活塞侧推力面,减少燃气泄漏通道;连杆螺栓需要按照规定扭矩与转角分步拧紧,保证连杆大头的抱紧力均匀,避免运转过程中螺栓松动造成连杆脱落打坏缸体的严重故障。整套组件的重量需要进行分组匹配,同一台发动机上装配的活塞连杆组重量差控制在规定范围内,减小曲轴运转的动不平衡量,降低发动机高速运转时的振动幅度。

  从使用场景的适配性来看,该结构的活塞连杆组件能够满足自然吸气汽油机的常规动力输出需求,在日常通勤、城际通行的车辆工况下,能够承受常规转速区间的交变载荷,结构设计兼顾了制造成本与可靠性,零件的工艺性适合大批量流水线生产,零部件的通用化程度较高,售后维修更换的配件获取难度低,维修成本可控。设计过程中对活塞裙部的型线做了多次优化,通过调整不同高度位置的裙部直径,匹配活塞工作时的温度分布与变形规律,让活塞在全工况温度区间内都能保持良好的导向性能,减少活塞与气缸壁的敲击磨损,延长发动机的大修里程。连杆杆身的工字型截面尺寸经过强度校核,在发动机最大爆发压力工况下,杆身的应力分布处于材料许用应力范围内,同时杆身表面做喷丸强化处理,提升部件的抗疲劳强度,应对长期交变载荷下的疲劳失效风险。
