家用嵌入式陶瓷洗脸盆三维结构设计

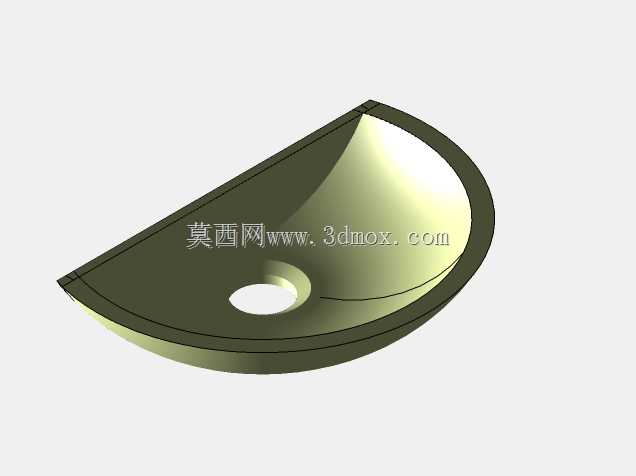

　　在民用住宅、商用公共卫生间、酒店客房盥洗区的场景中，台装式洗脸盆是高频使用的卫浴部件，其结构设计直接影响使用体验、安装适配性与后期维护便捷度。本次设计的洗脸盆采用半嵌入式台装结构，整体轮廓为带圆角的类半圆形，盆体深度控制在160mm-180mm区间，既能够满足日常洗手、洁面时的盛水需求，又能避免盆体过深导致的台盆下方柜体空间被过度占用，适配常规600mm进深的浴室柜台面安装要求，安装时盆体边缘搭接待台台面的搭接宽度预留12mm，可适配石英石、人造石、陶瓷等多种常见台面材质，无需额外定制特殊开孔尺寸，降低现场安装的裁切难度。

　　从功能特性来看，盆体内壁采用大弧度顺滑曲面设计，无直角死角，日常使用时水流可顺着曲面自然流向中心排水口，不易残留积水与污渍，减少清洁维护的工作量；排水口设置在盆体底部偏后侧位置，中心距盆体后边缘的距离为120mm，可避开下方柜体的主支撑横梁，同时适配标准DN40规格的下水器安装，排水口周边做1:15的坡度设计，确保盆内积水可完全排净，不会出现长期积水滋生异味的问题。盆体边缘做3mm的加厚翻边处理，翻边下沿设置一圈2mm深的止水线，当台面上的积水流向盆边时，会被止水线阻断回流至盆内，不会顺着盆体外壁渗到下方柜体内部，避免柜体板材受潮变形。

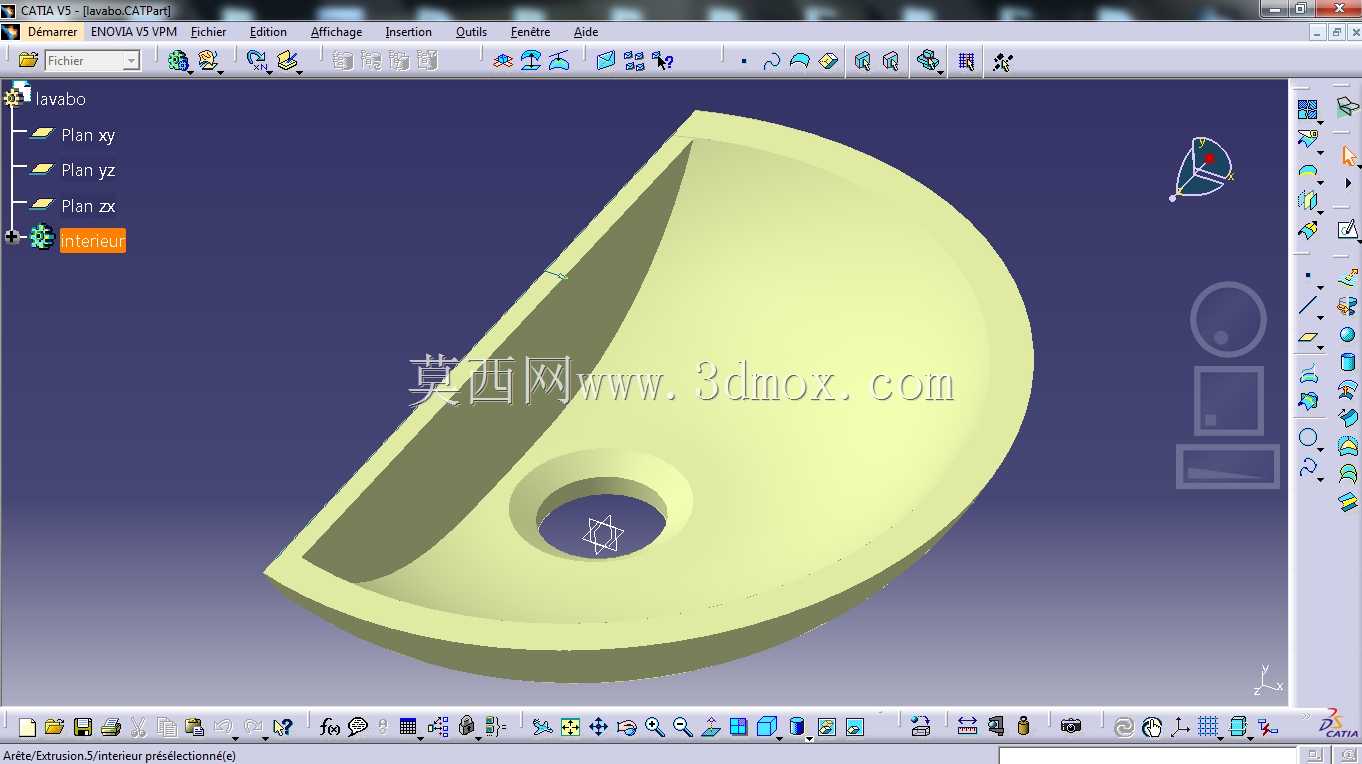

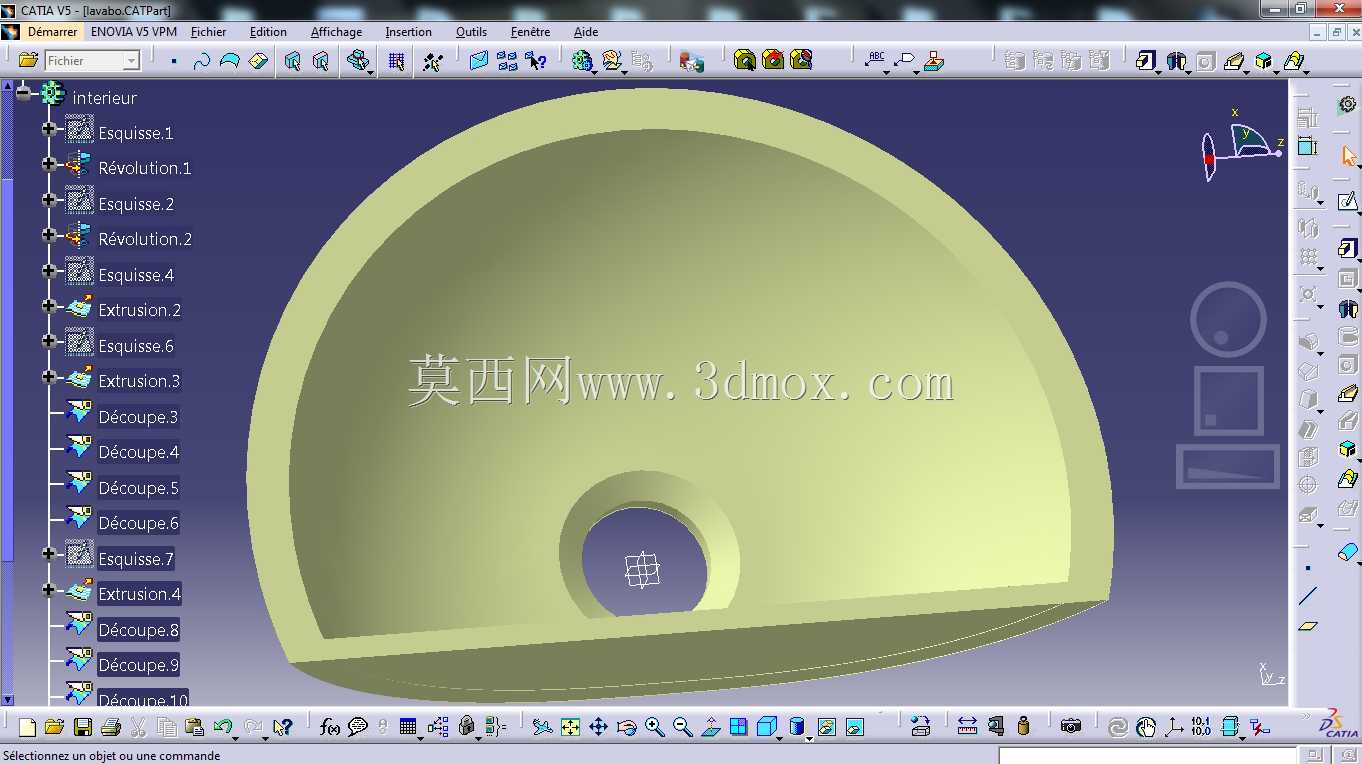

　　设计过程中从线框搭建开始逐步构建曲面，首先确定盆体的安装基准面，也就是与台面贴合的搭接平面，以此为基准绘制盆体的外轮廓线框，外轮廓的前端做R80的大圆角过渡，两侧边缘做R30的圆角，避免尖锐棱角在使用过程中磕碰伤人。构建曲面时优先采用G2连续的曲面过渡，确保盆体内壁的顺滑度，减少曲面拼接产生的棱线，一方面提升外观的整体性，另一方面避免棱线位置长期受水流冲刷残留水垢。盆体壁厚采用均匀6mm的等壁厚设计，符合陶瓷烧结成型的工艺要求，壁厚过薄会导致烧结过程中易出现变形、开裂问题，壁厚过厚则会增加原料成本与产品自重，加大安装时的承重负担。

　　在安装边界的考量上，盆体总宽度控制在550mm，前后总进深为420mm，适配目前市场上主流的550mm-600mm宽度的浴室柜单元，无需调整柜体的常规尺寸规格；盆体后侧预留了20mm的空隙，可容纳龙头的进水软管、下水器的安装操作空间，安装人员无需将手探入过深的柜体内部即可完成管路连接，降低安装作业的难度。盆体底部设置四个均匀分布的安装支撑凸台，凸台高度为5mm，安装时可在凸台与台面之间打玻璃胶固定，既能够保证盆体安装的平整度，又能让盆体与台面之间留有微小的透气间隙，避免长期密闭导致的玻璃胶发霉发黑问题。

　　从使用场景的适配性出发，该盆体的盛水容积约为8L，满足日常洁面、洗手、小件物品清洗的水量需求，盆体上沿距离台面完成面的高度为12mm，不会过高导致使用时手臂磕碰盆沿，也不会过低导致水花溅出台面。曲面设计过程中反复调整内壁的倾斜角度，内壁与水平面的夹角控制在65度左右，水流冲击内壁时会顺着曲面滑落，不会产生过大的飞溅，即使在大流量出水的情况下，也能将水花控制在盆体内部，减少使用过程中打湿台面、衣物的问题。排水口位置设置了直径80mm的凹陷安装位，可适配标准的弹跳式下水器、翻板式下水器，无需额外修改开孔尺寸，后期用户更换下水配件时可直接采购通用规格产品，降低维护成本。
