单缸发动机排气弯管结构三维设计

　　在小型通用动力、农用机械、园林作业设备以及轻型摩托类动力单元的配套设计中，单缸发动机的排气系统管路设计往往是容易被忽略但直接影响整机运行表现的环节，本次呈现的排气弯管结构，就是针对单缸动力单元排气输出端的专用连接构件。从实际装机场景来看，这类弯管一端对接发动机缸盖的排气出口，另一端承接消音总成的输入端口，需要在有限的机舱布局空间内完成气流导向，同时规避周边的散热组件、燃油管路、车架安装位的干涉，还要兼顾排气过程中的振动耐受与热形变余量。

　　从功能特性上看，这个弯管并非简单的异形通管，靠近缸盖的法兰端做了均布的螺栓孔位设计，孔位的节圆尺寸完全匹配常规单缸汽油机排气口的安装基准，法兰端面预留了密封垫片的压合边界，能避免高温排气泄漏带来的功率损耗与安全隐患；管身的弯曲弧度经过曲率优化，没有出现直角转折或者截面突变的结构，能减少排气气流的紊流阻力，让缸内燃烧后的废气可以更顺畅地排出，间接降低发动机的排气背压，对提升低速扭矩输出、减少排气噪音的高频共振有实际作用；另一端的对接结构做了缩径定位止口，和消音器端的套接安装位可以形成精准配合，减少装配时的对位调整工作量。

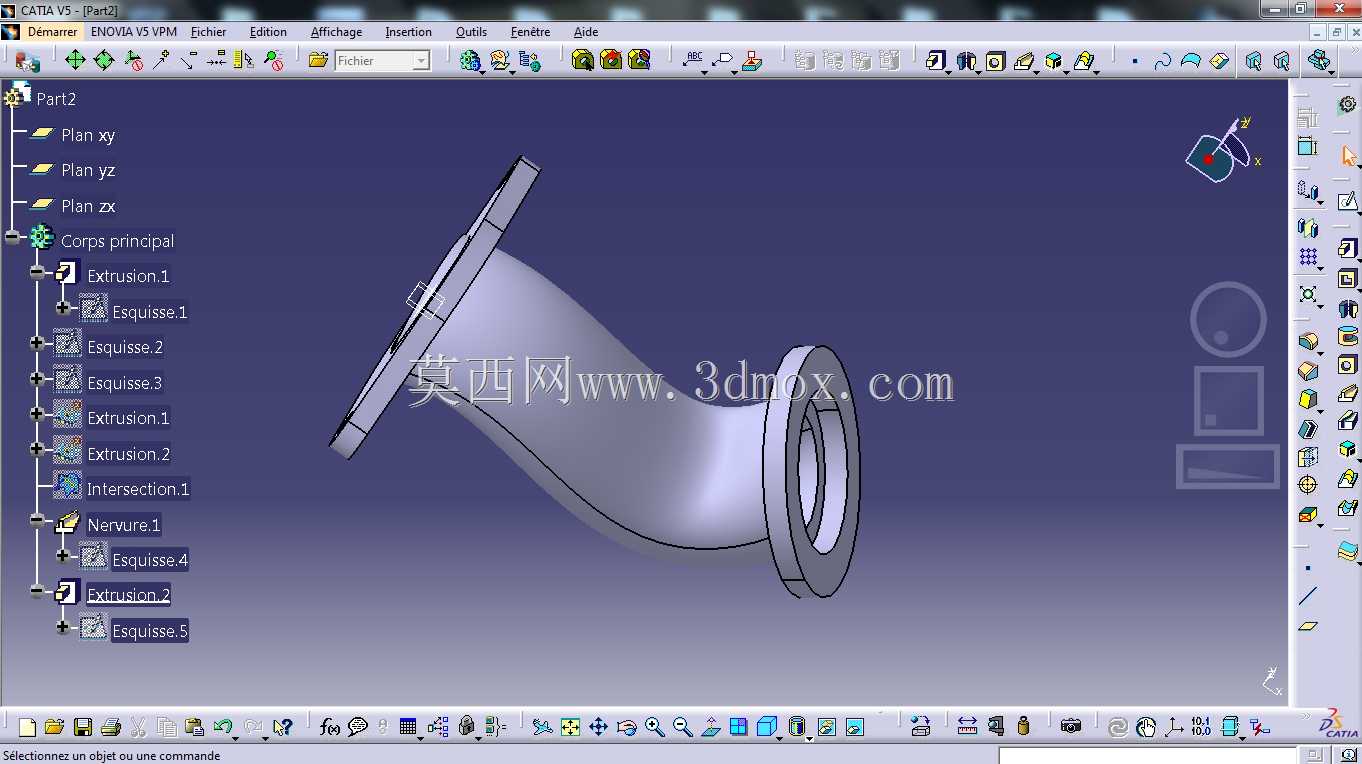

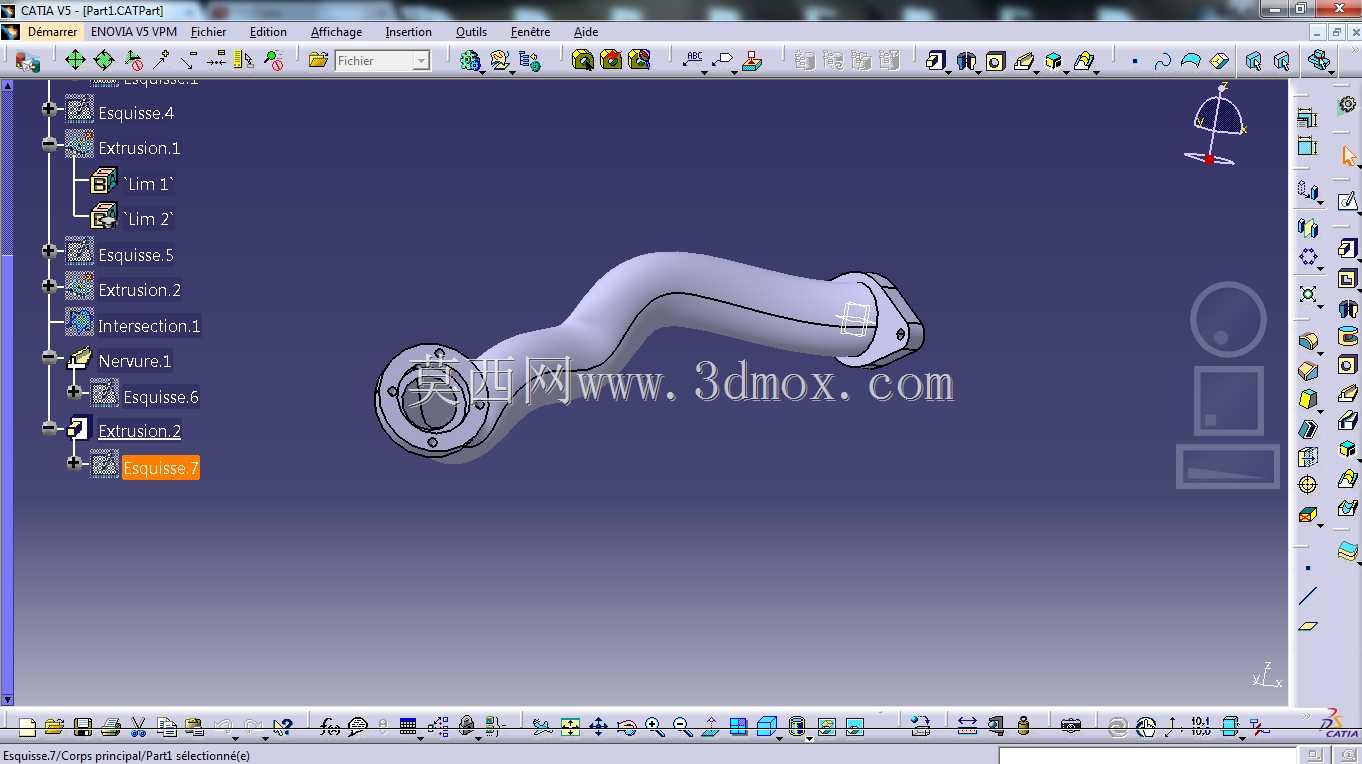

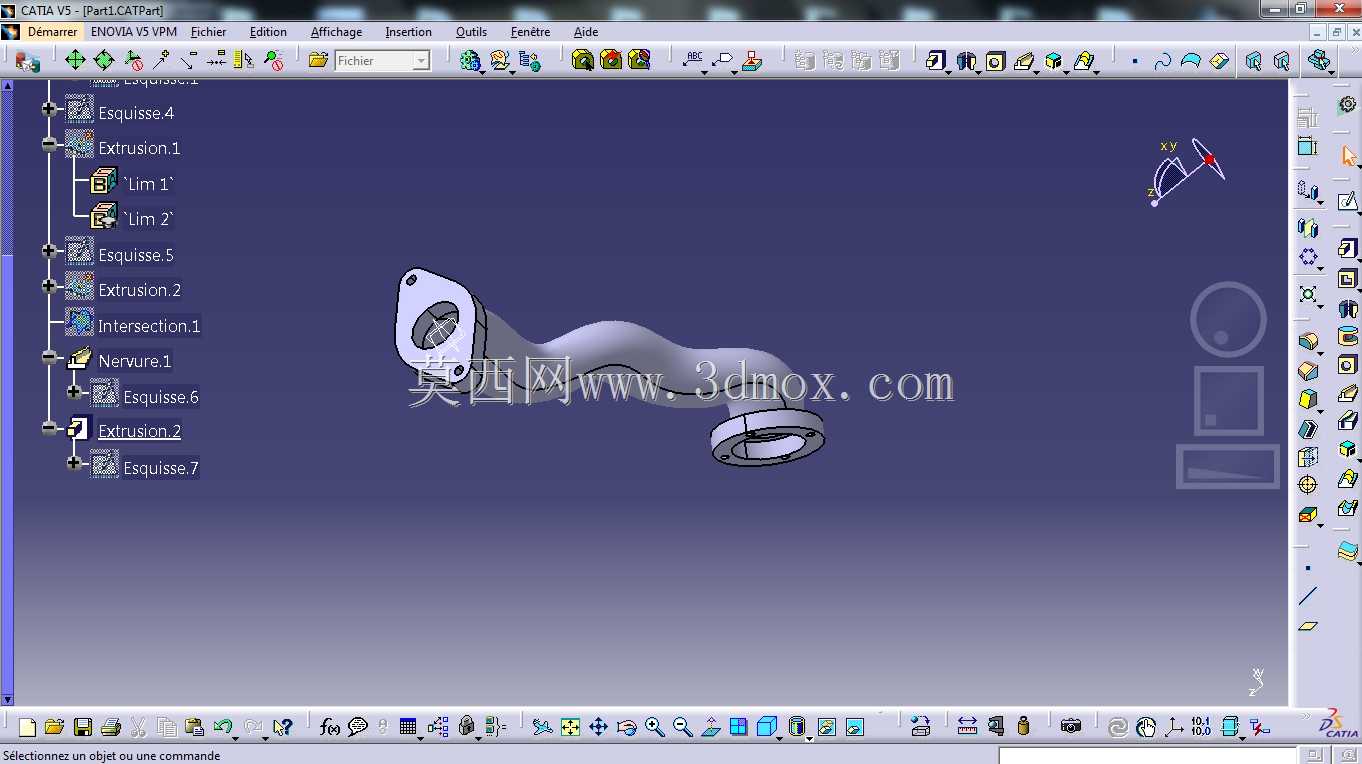

　　设计过程中首先要确定的是两端接口的相对位置关系，这一步完全依托发动机整机的布局边界来定——缸盖排气口的朝向、消音器的固定点位、周边覆盖件的内轮廓尺寸，共同决定了弯管的空间走向，不能脱离装机环境单独做管路造型。建模阶段先通过线框搭建出管身的中心轨迹线，逐段调整曲率半径，确保每一段弯曲位置的管路截面变形量控制在合理区间，避免弯制加工时出现管壁褶皱或者截面过扁影响通流面积的问题；之后基于中心轨迹做扫掠生成管身基础实体，再对两端的连接结构做细节处理，法兰端的螺栓孔做了沉头避让，避免螺栓装配后突出干涉周边零件，管身和法兰的衔接位置做了圆弧过渡，减少应力集中的问题，毕竟发动机运行时的持续振动会在结构尖角位置产生疲劳裂纹，这类过渡结构能大幅提升构件的使用寿命。

　　从安装边界来看，这个弯管的整体外轮廓完全适配小排量单缸发动机的舱内空间，管身和周边的散热鳍片、启动电机、化油器安装位之间都预留了足够的安全间隙，既不会因为距离高温缸体过近加速周边橡胶管路的老化，也不会因为管路外伸过多增加整机的横向尺寸，方便设备整体的外包装配与后期维护拆卸。在实际工程应用里，这类排气弯管除了满足基础的导气功能，还要考虑热胀冷缩带来的尺寸变化，设计时管身的弯曲段本身就具备一定的形变补偿能力，不需要额外加装伸缩节就能适配发动机冷热状态下的位移量，减少了零件数量与装配工序。对于从事小型动力设备结构设计的从业者来说，这类管路构件的设计核心从来不是外观造型的流畅度，而是在有限空间内平衡通流效率、安装便利性、结构可靠性三者的关系，每一个孔位的位置、每一段弧度的选择、每一处壁厚的设定，都要对应实际装机后的运行需求，脱离应用场景的造型设计在机械结构领域没有实际价值。
