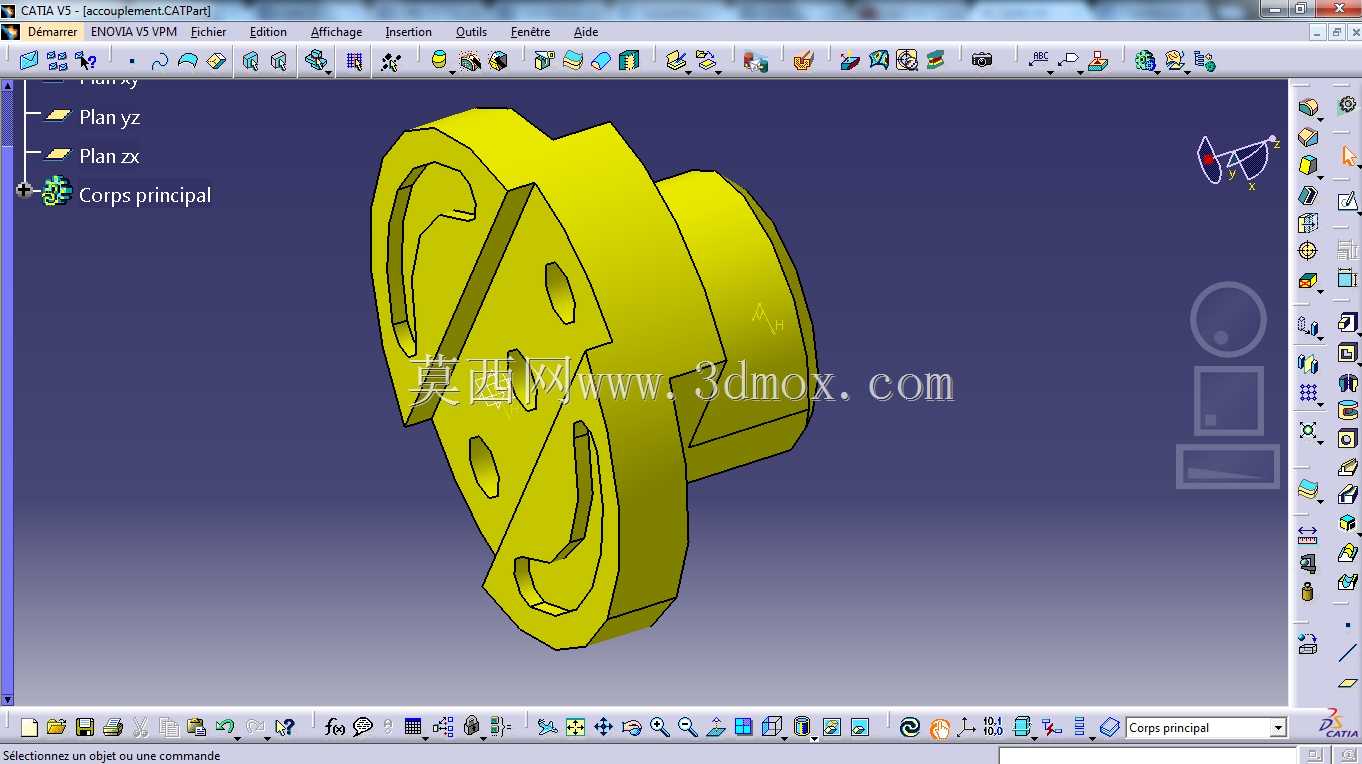

多通连接式机械铰接支撑构件

　　在轻工自动化输送线、小型专用作业机具的铰接传动点位，这类多通连接结构的支撑构件承担着多方向杆件铰接、载荷分流传递的核心作用，区别于常规单轴铰接座，它能在紧凑安装空间内同时完成三个正交方向的轴件对接，省去了多个独立铰接座拼接带来的累计装配误差，也减少了安装面的加工量，在工位间距有限的小型自动化设备、便携作业机具的连杆传动组里应用十分普遍。从实际使用场景来看，这类构件常出现在手动操作的工装夹具摆臂、小型包装设备的联动开合机构、非机动车的操控联动组件中，需要同时承接垂直方向的支撑轴、水平方向的传动杆以及侧向的定位锁止件，三个方向的安装孔位同轴度、端面垂直度直接决定了整套连杆机构的传动顺畅度，一旦孔位偏斜超差，会出现杆件卡滞、

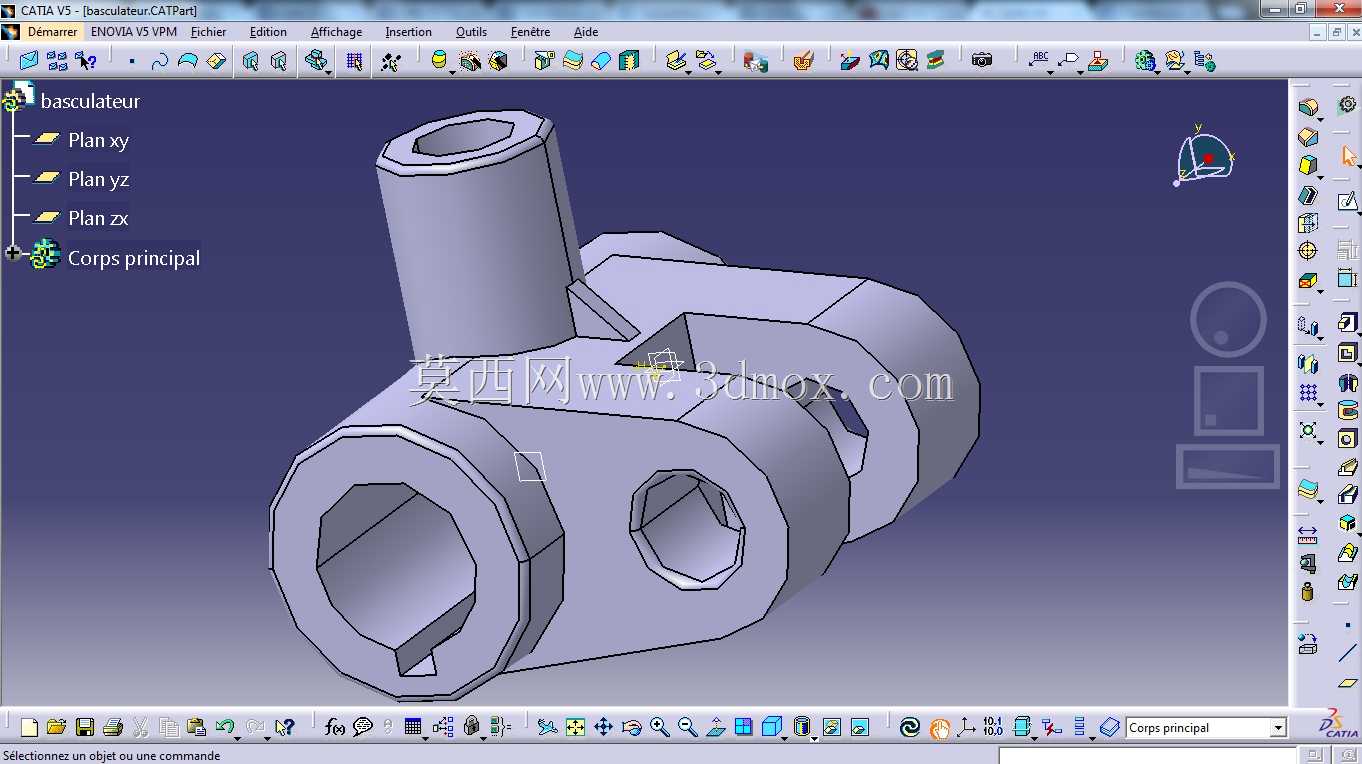

　　铰接位磨损加剧的问题，严重时甚至会导致整套联动机构动作失效。设计这类构件时，首先要根据对接杆件的额定载荷确定各通孔的内径尺寸，以及孔位之间的壁厚，避免载荷集中位置出现应力断裂，图中构件的各孔端都做了加厚的凸台结构，就是为了增加孔位的接触长度，提升铰接轴的支撑稳定性，同时减少薄壁位置的应力集中；垂直向上的圆柱凸台是主支撑轴的安装位，设计时要保证这个凸台的轴线与底部两个横向通孔的公共基准面垂直，误差需要控制在机械加工常用的IT7级精度范围内，才能保证主支撑轴安装后不会出现偏摆。两个横向布置的同轴通孔是主传动杆的穿装位置，孔内加工的内六角卡槽是用来配合轴件上的定位卡榫，传递周向扭矩的同时防止轴件出现轴向窜动，

　　设计时卡槽的位置要避开构件的应力集中区，也就是两个孔位交汇的薄壁位置，避免开槽后整体结构强度下降；侧向的斜向凸台通孔是辅助定位杆的安装位，这个孔位的轴线角度需要匹配整套连杆机构的运动行程，保证锁止件插入后能精准卡入传动杆的定位槽内，不会出现卡滞或者锁止不到位的情况。从安装边界来看，这类构件的整体外轮廓没有多余的外凸结构，所有棱边都做了工艺倒角，既避免安装时划伤操作人员，也能减少构件在运动过程中与周边其他零部件的干涉，安装时只需要保证主支撑孔的端面与安装基准面贴合，两个横向通孔的轴线与传动杆的运动方向保持同轴，不需要额外的调整垫片就能完成装配，适配性较强。在建模过程中，需要先确定三个方向孔位的空间交点作为建模基准，

　　先拉伸出主体的多通块结构，再逐个添加各方向的凸台结构，之后切除各位置的通孔与卡槽，最后添加倒角与圆角，要特别注意各孔位交汇位置的壁厚检查，避免出现零壁厚或者负壁厚的建模错误，同时要验证各凸台的拔模角度是否符合铸造或者粉末冶金加工的工艺要求，因为这类构件大多采用压铸或者粉末冶金工艺批量生产，拔模角度设置不合理会导致脱模困难，增加生产的不良率。实际选型替换时，要重点核对各通孔的内径尺寸、孔位之间的中心距，以及侧向凸台的倾斜角度，这几个参数直接决定了构件能不能适配原有机构的安装空间，能不能满足传动行程的要求，不能仅凭外轮廓相似就直接替换，否则很容易出现装配不上或者动作卡滞的问题。
