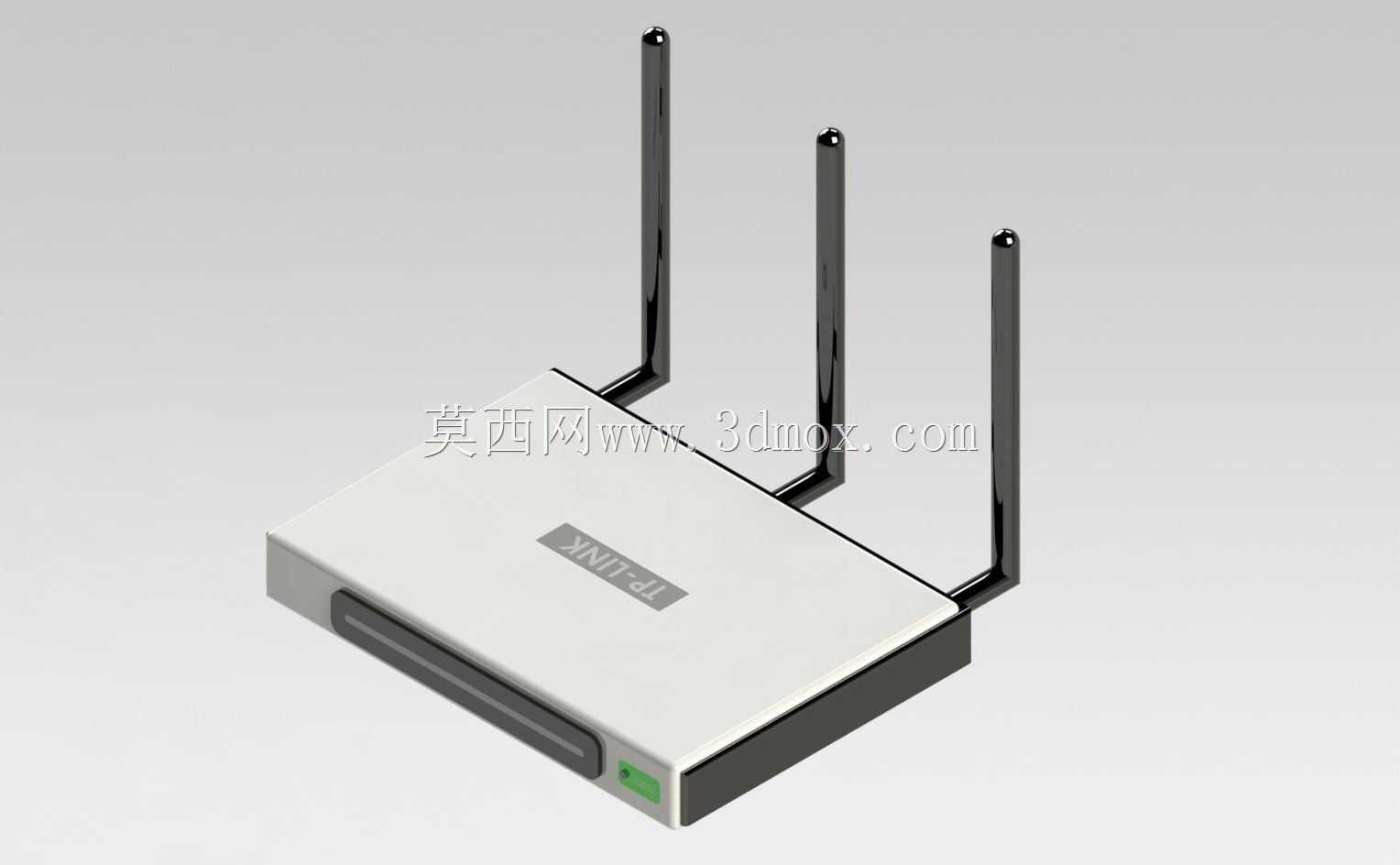

三天线家用宽带无线路由器结构设计

　　做这款三天线路由器的结构建模时，最先要锚定的是普通家庭与小型办公场景的安装适配需求——这类设备大多不会专门预留机柜安装位，要么平放在电视柜、书桌边角，要么挂在墙面弱电箱旁，所以整机的外形边界首先要控制在合理区间，壳体长宽控制在适合单手握持调试的尺寸，厚度控制在不遮挡墙面插座周边接口的范围，底部预留的挂墙孔位要匹配常规膨胀螺丝的间距，平放时的脚垫高度要留出底部散热缝隙，避免桌面遮挡进风通道。

　　从功能实现的结构逻辑来看，三根外置全向天线的铰接结构是设计重点，每根天线的转轴阻尼要经过反复校核，既要保证调整角度时能稳定停在0到90度的任意俯仰位置，不会因为网线拉扯或者轻微震动就偏移信号角度，又要避免阻尼过大导致用户调整时掰动壳体造成安装位移。天线与主板的馈线走线要在壳体内部预留足够的转动余量，不能在天线反复转动过程中出现馈线被壳体筋位磨损、挤压的情况，转轴位置的防水防尘胶圈要适配家用环境的日常清洁场景，避免擦拭设备时水渍从转轴缝隙渗入内部电路板。

　　壳体的分模逻辑要兼顾生产装配与后期维护，上盖与下壳采用卡扣加少量隐藏螺丝的固定方式，卡扣分布在壳体四周边缘，间距控制在适合注塑生产的合理范围，既保证装配后上下壳的缝隙均匀，不会出现翘边、缝隙过大积灰的问题，又能在后期设备故障检修时，不用破坏壳体就能顺利拆开。前面板的状态指示灯导光柱要做散光处理，避免夜间指示灯亮度过强造成光污染，同时要保证用户在正常坐姿下能清晰看到电源、WAN口、各LAN口、无线信号的工作状态，导光柱与内部LED灯珠的对位要做定位筋，避免装配后出现灯光偏移、漏光的问题。

　　侧面与背部的接口布局要符合用户的实际使用习惯，电源接口设置在背部最侧边，避免电源适配器插头遮挡相邻的网线接口，WAN口与四个LAN口要做颜色区分，WAN口采用单独的配色方便用户区分入户线与内网设备接线，接口旁边预留清晰的标识位，不用翻开说明书就能快速识别接口功能。复位按键设置在背部的内凹位置，避免日常摆放时误触导致设备恢复出厂设置，按键的触发行程要控制在合理范围，用牙签等细物按压时能清晰感受到触发反馈，不会出现按不动或者误触发的情况。

　　内部的结构筋位设计要同时兼顾主板固定、散热与电磁屏蔽，主板固定柱的高度要保证主板底部与下壳之间留出足够的走线空间，电源模块与主控芯片位置的壳体要预留散热格栅，格栅的开孔方向要避开日常容易进水的角度，同时内部要对应设置挡水筋，即使少量液体从顶部泼溅，也会顺着挡水筋从壳体侧边流出，不会直接滴到电路板上。天线对应的射频电路区域要预留屏蔽罩的安装位，避免内部电路之间的电磁干扰影响无线信号的稳定性，壳体内部的走线槽要规整，电源线与信号线分开走线，减少电源杂波对网络信号的影响。

　　从实际使用的场景适配来看，这款设备的外壳边角全部做圆角处理，避免日常挪动时尖锐边角刮伤桌面或者磕碰用户，表面采用细磨砂质感的塑料材质，不容易残留指纹与灰尘，日常清洁用干布擦拭即可。整机的重量控制在适合单手持握调试的范围，用户挪动设备调整位置时不需要额外费力，底部的防滑脚垫采用橡胶材质，放在光滑的玻璃或者木质桌面上时，不会因为网线的拉扯出现滑动移位。天线的长度设计要兼顾信号增益与摆放美观，不会因为天线过长导致设备整体重心不稳，也不会因为天线过短影响信号的覆盖范围，在常规100平米左右的家居环境中，三根天线调整到合适角度后，能保证各个房间的信号覆盖强度，减少信号死角。

　　建模过程中还要考虑生产环节的工艺可行性，壳体的壁厚保持均匀，避免注塑过程中出现缩痕、翘曲的问题，所有转角位置都做合理的圆角过渡，减少应力集中，提升壳体的结构强度，即使日常使用中不小心从桌面高度滑落，也不会出现壳体开裂、接口损坏的情况。接口位置的金属屏蔽壳要与壳体的定位槽紧密配合，多次插拔网线也不会出现接口松动移位的问题，电源接口的固定柱要做加强筋处理，避免插拔电源适配器时力量过大导致接口开焊。
