壁挂式TP-LINK网络监控摄像头结构设计

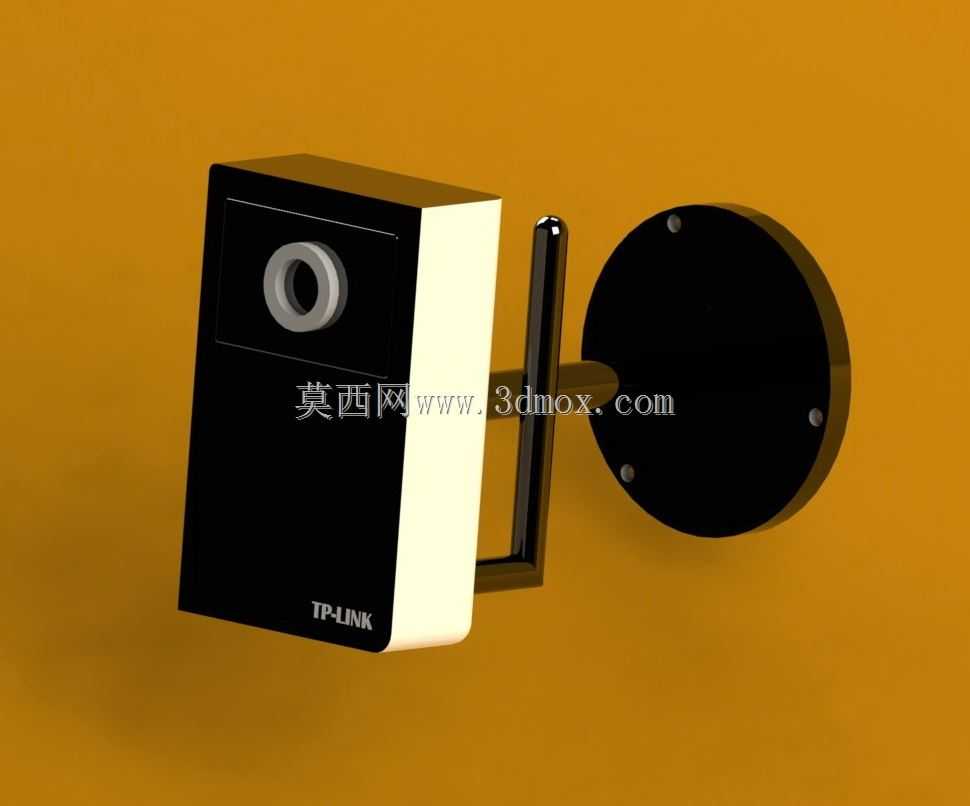

　　这款壁挂式网络监控摄像头的三维结构设计，完全围绕民用及小型商用场景的实际安装使用需求展开，在结构层面做了大量适配现场工况的细节考量。从实际应用场景来看，这类设备常被部署在家庭玄关、商铺收银台、小型办公区走廊、仓库出入口等位置，需要兼顾安装便捷性、角度调节灵活性与外观隐蔽性，因此整体结构没有采用传统枪机的长筒造型，而是做了方正紧凑的主机体搭配圆形壁挂底座的分体式设计，主机体外壳做了直角切边处理，正面仅保留镜头开孔与品牌标识区域，侧面做了窄边收窄，整体厚度控制在适配墙面安装不突兀的范围，不会因为突出墙面过多造成磕碰或者视觉上的违和感。

　　在安装边界的设计上，圆形壁挂底座的直径做了适配常规86型接线盒的尺寸匹配，底座上预留的三个固定孔位呈等边三角分布，既可以直接通过膨胀螺丝固定在水泥墙面、木质墙板上，也可以对准预埋接线盒的螺孔完成快速安装，不需要额外打孔破坏墙面预埋线路。连接底座与主机体的是L型金属支架，支架与底座之间采用转轴阻尼结构，水平方向可以实现360度旋转调节，支架与主机体的连接端同样设置了阻尼转轴，垂直方向可以实现-15度到90度的俯仰角度调节，两个转轴的阻尼力矩经过匹配设计，调整到目标角度后不会因为设备自重或者轻微震动出现角度偏移，不需要额外的锁止螺丝，现场安装调试的时候单人就可以完成角度校准，不需要反复拧动固定件。

　　主机体的内部结构分层非常清晰，最外层是ABS材质的前壳与后壳，前后壳采用卡扣加底部两颗隐藏螺丝的固定方式，接缝处做了错位止口设计，能够阻挡日常飞溅的水渍与灰尘进入内部，适配半户外的走廊、阳台安装场景。前壳的镜头位置做了内凹设计，镜头玻璃与外壳表面保留2mm的下沉距离，避免日常擦拭或者轻微磕碰直接刮花镜头镜片，镜头周围的壳体内部预留了红外补光灯的安装位，补光灯板与镜头模组之间做了遮光隔层，避免夜间补光的时候出现光线反射到镜头形成光晕的问题。主机体的侧面预留了天线的安装转轴，外置天线可以独立旋转调整角度，优化无线信号的接收方向，天线与壳体的连接处做了橡胶密封圈，避免雨水从天线转轴缝隙渗入内部。

　　从功能适配的结构设计来看，主机体内部的空间划分完全按照硬件堆叠需求做了定位筋设计：最靠前的位置是镜头模组安装槽，槽位周边做了三个定位柱，镜头模组拧上固定螺丝后光轴与前壳镜头开孔的同轴度可以控制在0.1mm以内，避免出现画面边缘被壳体遮挡的问题；中间层是主控板的安装位，四个角的定位柱高度统一，主控板安装后与前后壳都保留3mm的散热间隙，壳体对应主控板芯片的位置做了细密的散热格栅，格栅的开孔方向朝下，避免灰尘直接落在电路板上；最靠后的位置是电源与网络接口的仓室，接口仓做了下翻式的防水胶塞设计，插上网线或者电源适配器后，胶塞可以贴合线缆外壁，阻挡泼溅的水与灰尘进入接口位置，降低接口氧化接触不良的概率。

　　在尺寸设计上，主机体的长宽高控制在适合单手握持调试的范围，安装后突出墙面的距离加上支架的总长度不会超过120mm，在狭窄的走廊或者玄关位置安装不会影响人员通行，也不容易被过往的物体剐蹭。底座的厚度控制在8mm，贴墙安装后与墙面的缝隙不超过1mm，蚊虫与灰尘不容易进入底座与墙面的间隙，长期使用也不会在底座周边积留难以清理的污渍。L型支架的壁厚做了1.5mm的金属冲压设计，既保证了足够的结构强度，承重主机体长期使用不会出现变形弯曲，也不会因为支架过厚造成整体外观笨重。

　　这类结构设计在建模的时候需要重点关注各个转轴的配合公差，阻尼转轴的轴径与支架开孔的配合采用过渡配合，保证转动的时候有足够的阻尼感同时不会出现卡滞；前后壳的卡扣配合量控制在0.8mm，既保证装配后壳体接缝紧密不会出现松动，也方便后期维修的时候拆卸外壳不会撬断卡扣。镜头内凹的深度需要结合镜头的视场角做匹配校验，避免大视场角的镜头出现边缘暗角，建模过程中需要按照镜头的视场角参数做光路模拟，确认壳体结构不会进入镜头的成像范围。天线转轴的转动角度需要做限位设计，避免转动角度过大扯断内部的天线馈线，转轴内部预留的馈线长度需要满足天线最大转动角度的拉扯余量，不会因为长期转动调整角度造成馈线断裂。
