C型移动式激光美容医疗设备结构

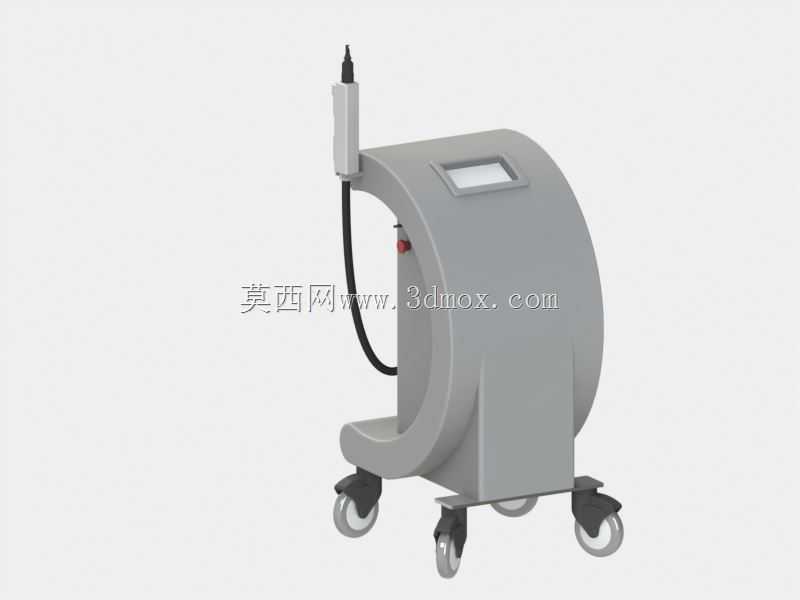

　　这款C型结构的移动式激光美容设备，主要面向医美机构的皮肤美容科室、专科美容诊所场景使用，可完成激光祛斑、嫩肤、脱毛等各类光电美容操作，设备整体采用立式可移动设计，底部配置四个静音万向脚轮，其中两个带刹车锁定结构，方便在诊疗区域内灵活推移，就位后可锁定脚轮避免设备滑动，适配诊室内不同床位、操作位的位置调整需求，无需额外搬运。设备主体外壳采用C型半包围弧形结构，区别于传统方正的医疗机箱，弧形外轮廓没有尖锐棱角，能避免诊疗过程中磕碰医护人员或就诊者，外壳主体采用ABS工程塑料注塑成型，表面做哑光磨砂处理，既耐消毒试剂擦拭，也不会在诊疗灯光下产生反光干扰操作视线。设备上部倾斜嵌入操作显示屏，屏幕安装角度经过人机工程校核，

　　医护人员站立操作时视线刚好与屏幕垂直，无需低头或仰头即可查看参数、调整输出功率，屏幕周边做了下沉式防水边设计，可避免日常清洁、消毒时液体渗入屏幕内部造成电路故障。设备侧面设置治疗手柄挂架，闲置时治疗手柄可卡入挂架固定，手柄连接的柔性线缆从C型结构的内侧空腔走线，线缆长度预留1.8米的操作余量，足够覆盖常规诊疗床周边的操作范围，同时内侧走线的方式避免线缆外露缠绕，也减少了线缆被磕碰损坏的概率。设备内部腔体分为上下两个独立仓室，上部仓室安装激光发生模块、控制电路板，预留散热风道，进风口设置在C型结构的背部下方，出风口位于设备顶部后侧，风道走向避开核心光学元件，避免灰尘堆积在光学镜面上影响激光输出效率；下部仓室安装供电模块、

　　散热风扇以及配重块，配重块的重量经过核算，确保设备在挂装手柄、推移过程中重心始终落在四个脚轮的支撑面范围内，不会发生侧翻。设备正面设置急停按钮，位置在操作人员伸手可及的高度，出现异常情况时可一键切断设备供电，符合医用电气设备的安全设计要求。C型结构的下部内凹区域预留了脚踏开关的放置空间，使用时可将脚踏开关从内凹处取出，不用时可收纳在此处，避免脚踏线外露绊倒过往人员。设备整体的安装边界控制在长600mm、宽450mm、高1100mm范围内，占地面积不足0.3平方米，可适配诊室内狭小的边角空间放置，不会占用过多诊疗操作区域。外壳的拼接处采用卡扣加隐藏螺丝的固定方式，外表面无外露螺丝孔，日常清洁时无卫生死角，符合医疗场所的感控要求。

　　治疗手柄的连接端采用快插式接口，后期维护更换手柄时无需拆解整机外壳，可直接在设备侧方拔插更换，降低售后维护的拆解工作量。脚轮采用TPR软胶材质，推移时不会划伤诊室的PVC或瓷砖地面，滚动噪音控制在40分贝以内，不会对诊疗环境造成噪音干扰。设备的C型弧形结构在设计时做了等壁厚处理，外壳壁厚统一为3mm，既保证结构强度，也控制了整体重量，单台设备整机重量控制在45kg以内，单人即可轻松推移调整位置。内部的安装支架采用冷轧钢板折弯成型，表面做喷塑防锈处理，所有电气元件的安装孔位都预留了调节余量，方便生产装配时调整元件位置，也便于后期检修时拆装元件。
