汽车线束用卡扣式电缆防护固定结构

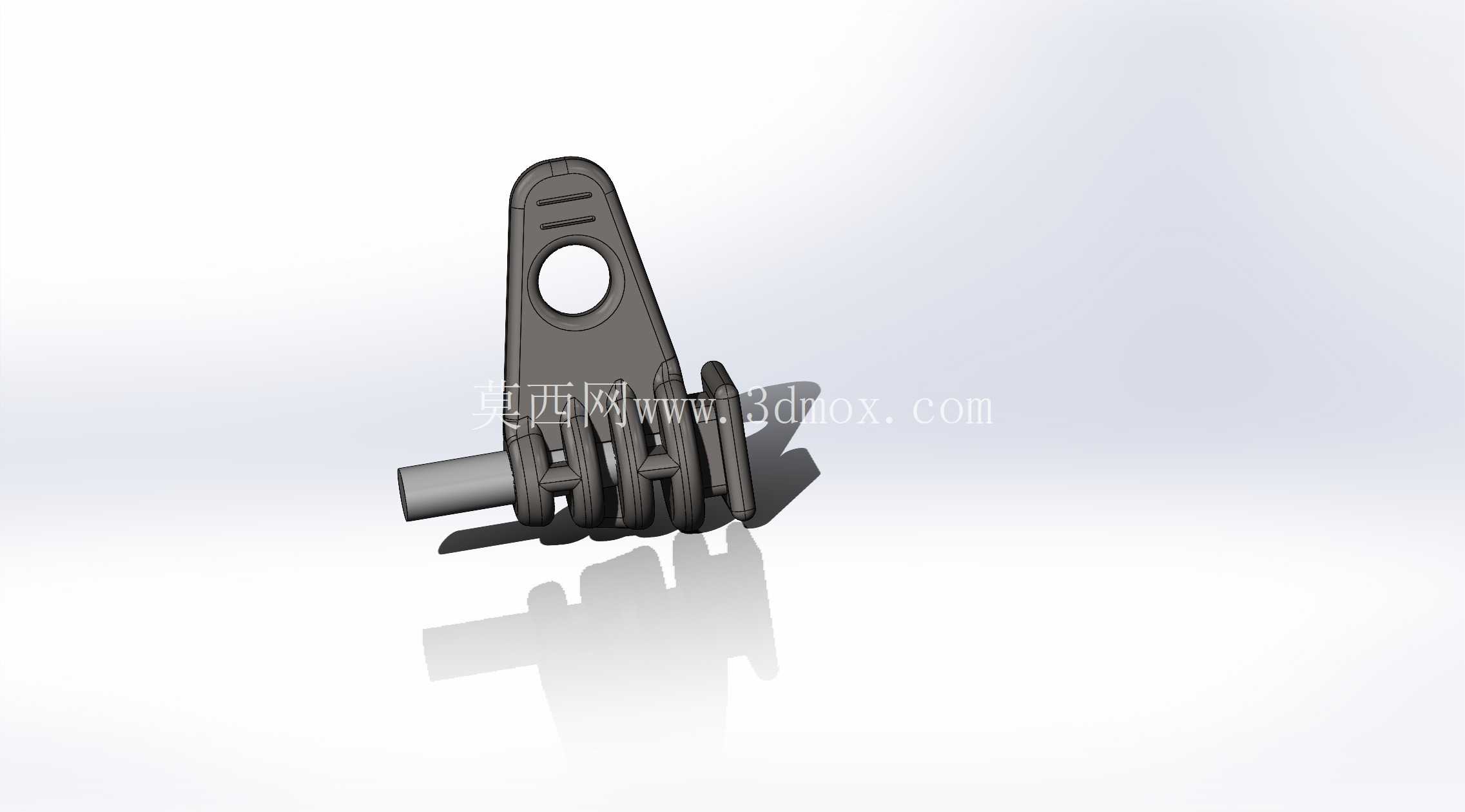

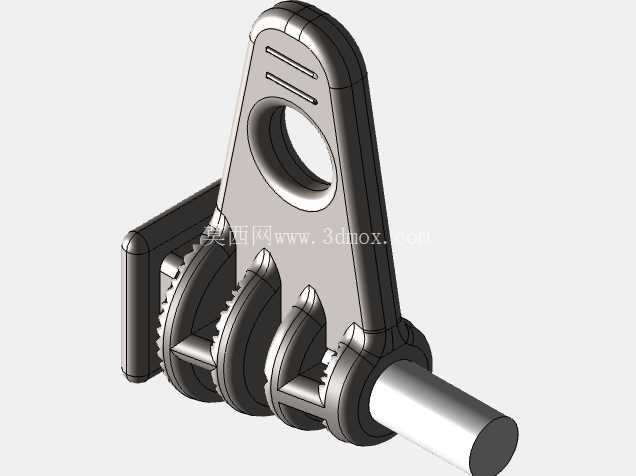

在汽车整车线束布置环节，舱内、底盘区域的电缆防护固定件一直是容易被忽略但直接影响整车电气可靠性的细节部件，本次涉及的这款电缆防护固定结构，正是针对汽车底盘区域多线束并行排布的场景设计的专用固定防护件。不同于常规的扎带式固定，该结构采用一体化冲压成型的卡扣基座加多层限位卡槽的组合形式，主体安装基座上预留了圆形装配定位孔，可直接通过螺栓或卡扣对接车身钣金的预装定位柱，安装时无需额外搭配固定支架，单颗紧固件即可完成基座的锁止固定，能有效减少总装环节的零件数量与装配工时。从结构功能来看，该部件的核心作用是将多根并行的低压信号电缆、动力电缆分隔固定，避免车辆行驶过程中电缆与车身钣金、周边金属部件发生摩擦磨损，同时多层平行的卡槽结构可以将不同线径的电缆进行物理分隔，防止多股电缆缠绕堆叠带来的散热不畅、信号干扰问题。基座侧边延伸出的带弧度压片结构，在电缆卡入卡槽后可以形成侧向的限位约束，即使车辆经过颠簸路段产生持续振动，电缆也不会从卡槽内脱出，压片边缘做了圆弧翻边处理，不会割伤电缆外层的绝缘护套，这一点在实车验证中尤为重要——早期的直角边缘固定件在台架振动测试中，曾出现过绝缘层被磨破导致线路短路的问题，翻边结构的设计正是针对这类失效场景做的优化。设计过程中，首先要匹配的是安装边界的尺寸约束：车身钣金上的安装点到周边纵梁、护板的间隙仅为12mm，因此基座的整体厚度控制在8mm以内，预留足够的装配调整间隙，避免安装后与周边部件产生运动干涉。卡槽的宽度根据常用的汽车电缆线径做了梯度设计，分别适配2.5平方、4平方、6平方三种常见的底盘线束线径，每个卡槽的内侧都做了0.5mm的凸起筋条，卡入电缆后筋条会产生微小的弹性形变，抱紧电缆外层护套，既不会因为夹持力过大压伤线芯，也不会因为夹持力不足导致电缆窜动。主体立板上的长条形减重孔并非随意开设，是经过拓扑优化后确定的位置，在保证基座整体结构强度满足150N横向拉拔力要求的前提下，尽可能降低零件的整体重量，符合汽车轻量化的设计趋势，同时减重孔的位置避开了应力集中的安装孔周边区域，不会降低基座的抗疲劳性能，在经过1000小时的振动耐久测试后，基座不会出现裂纹、变形等失效问题。从实际装车场景来看，这类电缆防护固定件主要布置在汽车底盘的轮舱附近、纵梁侧边区域，这些区域容易受到泥水、砂石的飞溅，因此零件采用冲压成型后做电泳加喷塑的表面处理，盐雾测试时长可以达到720小时不出现红锈，满足整车的耐腐蚀要求。不同于注塑类的线束固定卡扣，冲压成型的该类部件耐温范围更广，在-40℃到120℃的环境温度区间内都能保持结构强度稳定，不会像塑料件一样在低温下变脆断裂，也不会在高温下出现软化变形的问题，适配汽车底盘区域温差大、环境恶劣的使用工况。在安装流程上，总装工人只需要先将基座通过定位孔固定在车身预装点上，再将对应线径的电缆依次压入卡槽即可，整个安装过程不需要额外的工具，单工位的装配时间可以控制在10秒以内，相比传统的扎带加护线套的固定方式，装配效率提升了60%以上，同时后期维修更换线束时，只需要拨开侧边的压片即可取出电缆，不需要剪断扎带，大幅降低了售后维修的操作成本。结构设计时还考虑了线束的走向约束，基座的卡槽走向与电缆的常规布置方向保持15度的倾角，避免电缆在固定点出现硬弯折，保证电缆的弯曲半径满足线径的5倍以上要求，防止长期弯折导致线芯断裂。整个零件的冲压工艺采用连续模生产，材料选用常用的ST12冷轧钢板，材料厚度1.2mm，成型后的零件没有尖锐的飞边毛刺，所有外露边缘都做了钝化处理，避免装配过程中划伤工人的手部，也防止划伤电缆绝缘层。在实际的选型匹配中，设计人员可以根据具体车型的线束数量、线径规格，调整卡槽的数量与宽度，不需要改动基座的安装接口，就能适配不同车型的布置需求，具备较强的平台化适配能力，能够覆盖多数A级到C级乘用车的底盘线束固定防护需求，也可以拓展应用到商用车、工程车辆的舱内线束布置场景中。
