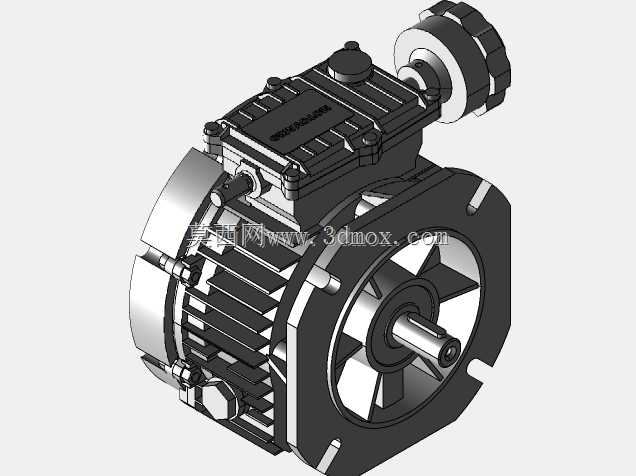

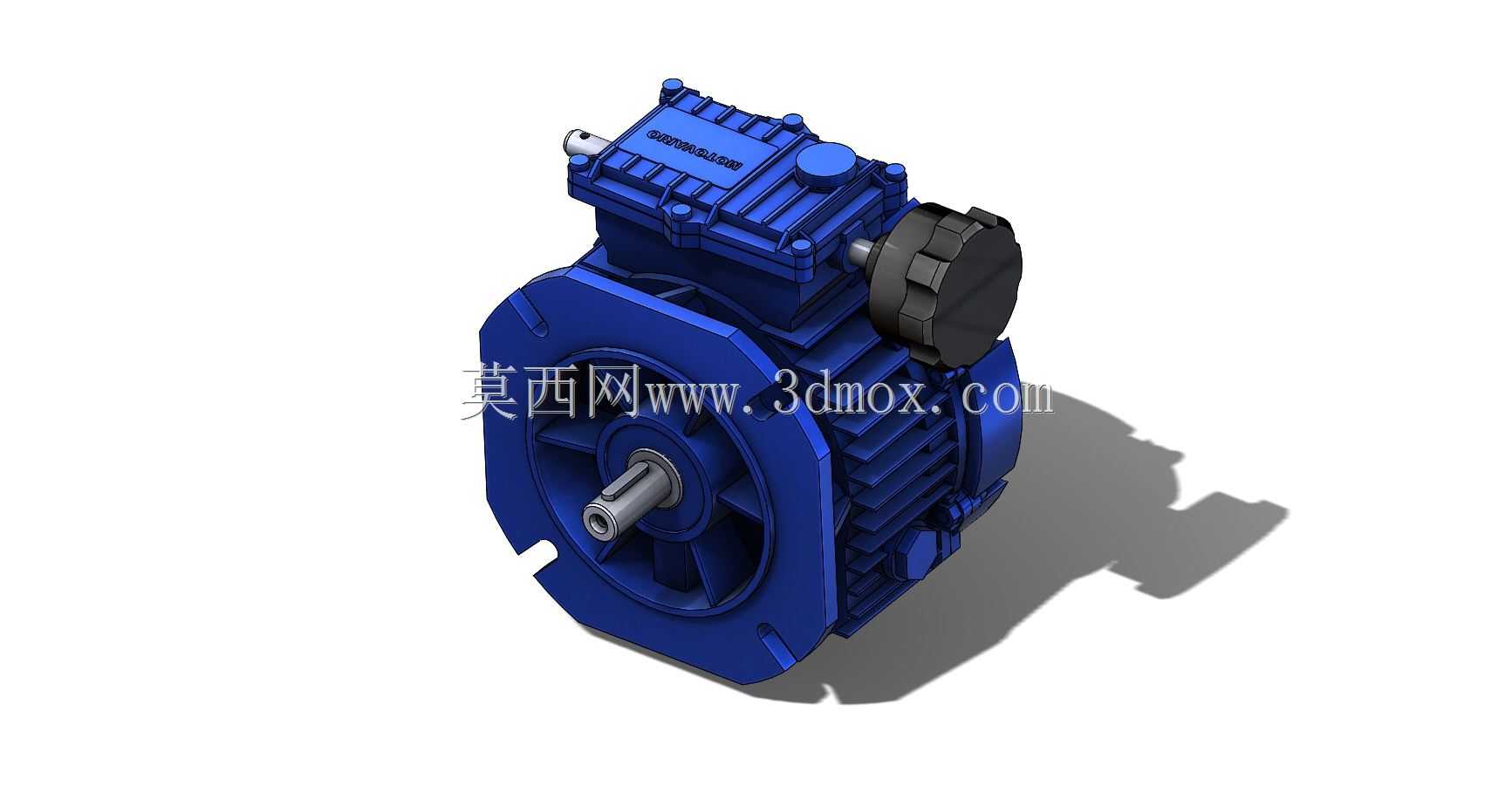

Motovario款TXF010无级变速传动装置结构

　　这款适配标准IEC 80B5法兰安装界面的变速传动单元，在轻工输送、食品包装、小型化工搅拌这类需要灵活调整输出转速的产线场景里使用率不低，很多做单机设备改造的工程师在遇到原有设备转速匹配偏差、需要根据工艺负载动态调整输出转速的需求时，都会优先考虑这类成熟结构的变速单元。从实际使用的角度看，它的核心作用是在不更换驱动电机的前提下，通过自身的变速机构调整输出轴的转速区间，匹配不同工况下的执行端转速要求，比如4极1400rpm的标准异步电机搭配该单元后，输出转速可以覆盖170-1000rpm的区间，2极2800rpm电机适配后输出区间在340-2000rpm，6极900rpm电机适配后输出可覆盖109-643rpm，基本能覆盖大部分中小型设备的调速需求，不用额外搭配变频系统就能实现无级调速，在成本控制要求高、调速精度要求不算极端的场景里实用性很强。

　　从结构设计的思路来看，这款变速单元采用了和驱动电机直连的集成式布局，输入端直接匹配标准B5法兰的电机安装止口与轴孔，不需要额外加装联轴器或者连接底座，能大幅缩减整套驱动单元的轴向安装尺寸，很多设备的安装舱位空间局促的情况下，这种集成式设计的优势非常明显。外壳采用了筋条加强的压铸壳体结构，表面的散热筋沿着壳体周向均匀布置，既可以提升壳体的结构刚性，承受输出端的径向负载与传动过程中的振动，又能增大散热面积，把内部摩擦副运转产生的热量及时传导出去，避免长时间满负荷运转时内部温升过高导致润滑脂失效、摩擦件磨损加剧。输出端采用了标准的轴伸结构，键槽尺寸符合通用传动件的安装标准，可以直接连接链轮、带轮或者联轴器，不用额外做轴头的二次加工，降低现场安装的适配成本。

　　做三维建模的时候，首先要把安装边界的尺寸卡准，80B5法兰的止口直径、安装孔的节圆直径、孔位的角度公差都是和电机适配的核心尺寸，一旦偏差超过0.1mm就会出现电机装不上、同轴度偏差过大导致运转振动超标的问题。输入端的轴孔深度、键槽宽度要和标准电机的轴伸尺寸匹配，保证电机轴插入后不会出现顶轴或者配合间隙过大的问题。输出轴的轴伸长度、直径、键槽尺寸要符合通用传动件的安装要求，轴肩的定位尺寸要考虑外接传动件的固定空间，避免出现传动件装到位后无法锁紧的情况。壳体上的安装脚尺寸、安装孔的位置也要和常用的安装支架尺寸匹配，方便用户根据安装场景选择法兰安装或者底脚安装的方式。

　　内部的变速摩擦副结构建模时要重点关注调速机构的运动行程，保证调速手轮转动时，动摩擦盘的移动行程能覆盖整个调速区间，不会出现行程到极限位置时摩擦盘压合过紧或者间隙过大无法传动的问题。润滑腔的结构要做密封槽的建模，密封槽的尺寸要匹配标准O型圈的线径，保证装配后不会出现润滑油渗漏的情况，毕竟这类变速单元的摩擦副需要持续的润滑来降低磨损，密封失效会直接导致设备使用寿命大幅缩短。轴承位的尺寸公差要按照基孔制的配合要求来设定，保证轴承装配后内圈和轴、外圈和壳体的配合松紧度合适，既不会出现跑圈的问题，也不会因为过盈量太大导致轴承转动卡滞、温升过高。

　　在实际选型应用的时候，要注意该变速单元的额定输出扭矩范围，不能超过它的承载上限去匹配大负载的设备，不然会导致内部摩擦盘打滑、磨损加剧，严重的甚至会直接打坏内部的传动部件。安装的时候要保证和驱动电机的同轴度，虽然B5法兰的定位精度本身不低，但如果安装面有磕碰、毛刺，还是会导致同轴度偏差，运转时出现异常振动和噪音。日常维护的时候只需要按照要求定期更换润滑脂，检查调速机构的灵活性，不需要做太多复杂的保养，对于设备运维人员来说门槛很低，这也是这类机械无级变速结构在很多中小设备上一直被沿用的原因，相比变频调速的方案，它的结构更简单，抗干扰能力更强，在一些电网环境不稳定、潮湿多粉尘的工况下，故障率比变频驱动方案低很多。
