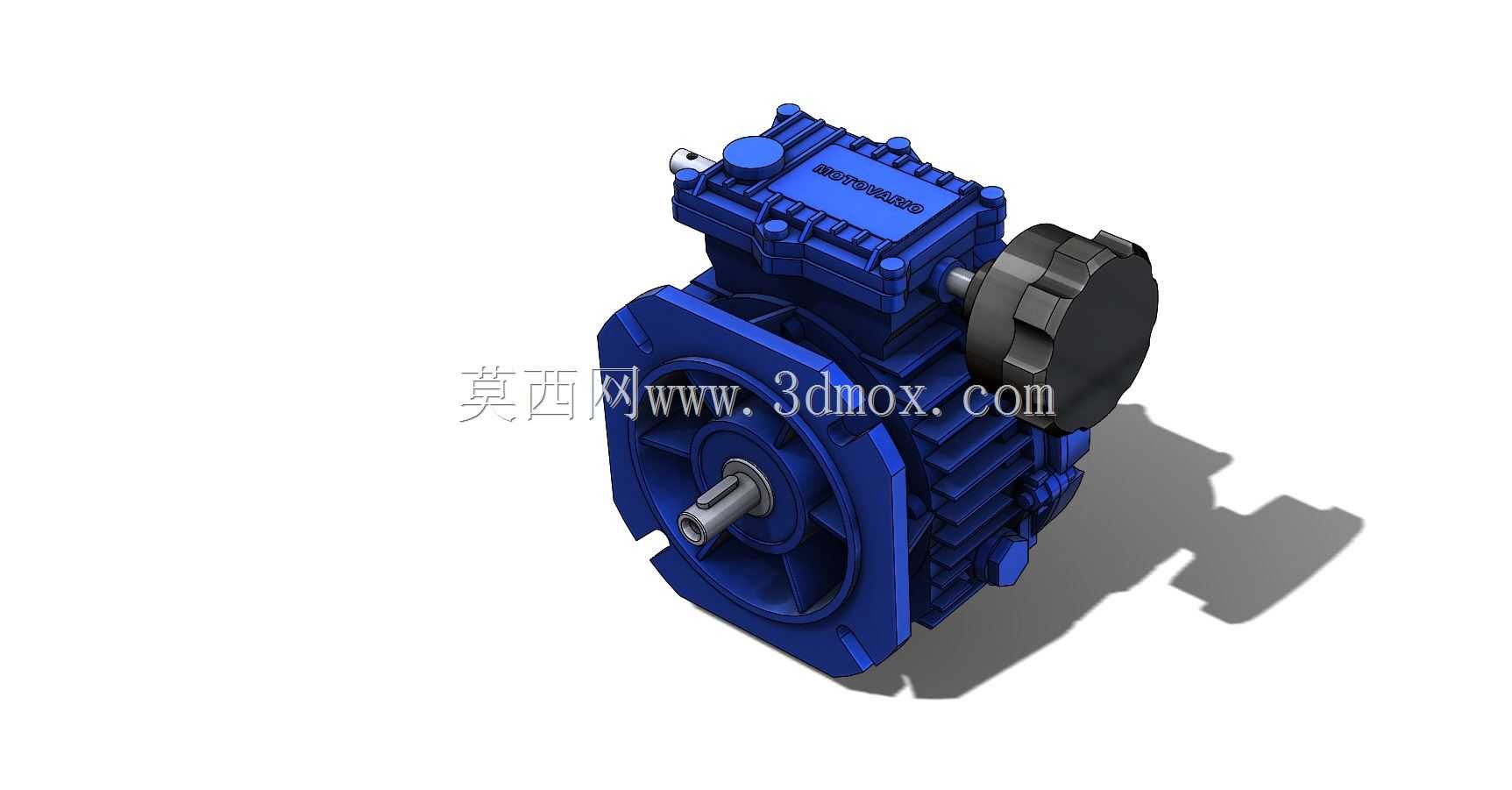

Motovario型TXF005变速器结构设计

　　在轻工输送、食品包装、小型自动化生产线这类对输出转速有宽范围调节需求的场景里，适配标准IEC电机的机械式无级变速器一直是传动方案选型里的高频选项，这款TXF系列变速器的三维结构，完全围绕现场安装适配、调速操作便捷、运行稳定可靠的实际工程需求搭建。从安装边界来看，这款变速器的输入端法兰严格匹配IEC 71B5标准安装尺寸，不管是4极1400rpm、2极2800rpm还是6极900rpm的同机座号标准电机，都可以直接对接安装，不需要额外加工转接法兰或者调整安装基座，能大幅缩短现场设备改造或者新线搭建的装配周期，输入端的轴伸尺寸、止口公差都严格遵循通用标准，装配时不需要额外做适配加工，只要按照标准紧固件扭矩要求锁紧即可。

　　从功能特性上看，这款变速器针对不同极数的配套电机，设置了对应的调速区间：搭配4极电机时输出转速覆盖170-1000rpm范围，搭配2极电机时输出转速覆盖340-2000rpm范围，搭配6极电机时输出转速覆盖109-643rpm范围，调速手轮设置在箱体侧上方，操作人员站在设备侧面就可以直接转动调节，不需要俯身或者探入设备内部，手轮的阻尼设置经过结构优化，调节时转速变化线性顺滑，不会出现跳档或者转速突变的情况，调节到位后可以通过自带的锁紧结构固定转速比，避免设备运行过程中因为振动导致转速漂移。

　　设计思路上，整个箱体采用上下分箱的结构形式，内部的变速传动组件全部集成在密闭箱体内，外壳的散热筋沿着箱体周向均匀布置，既可以提升箱体整体的结构刚性，抵抗传动过程中产生的径向和轴向载荷，又能增大散热面积，保证设备长时间连续运行时箱体内的温度保持在合理区间，避免润滑油因为高温提前劣化。输出端采用轴输出结构，轴伸处设置了多层油封密封，既可以防止箱体内的润滑油渗漏，又能阻挡生产现场的粉尘、水汽进入箱体内部磨损传动部件，适配多粉尘、有轻微潮湿的生产车间环境。

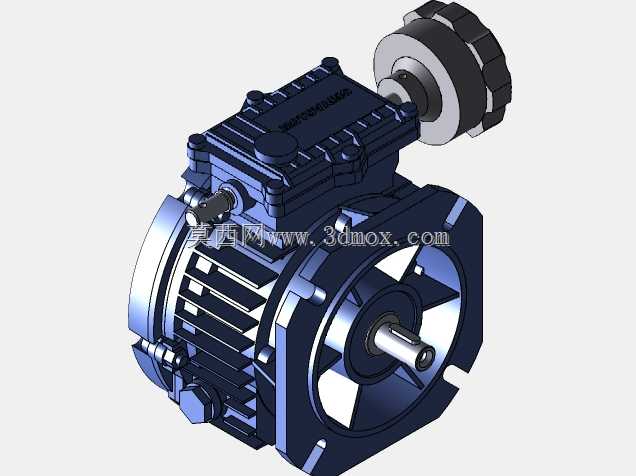

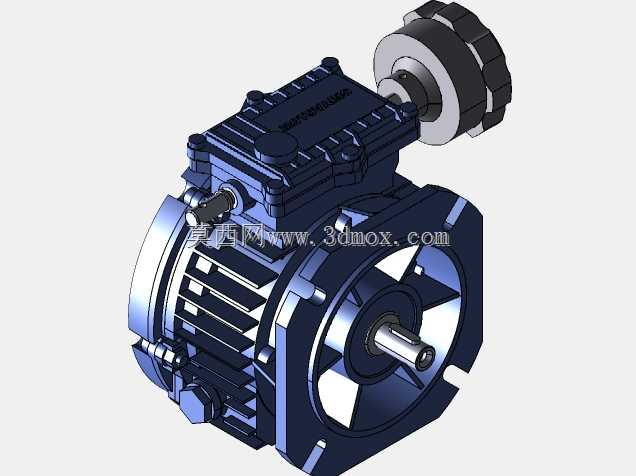

　　从三维建模的细节来看，所有的安装孔位、配合止口、轴伸尺寸都严格按照实际加工公差要求建模，不管是做设备整体的装配干涉检查，还是做后续的工程图导出、加工工艺编制，都可以直接复用模型数据，不需要反复核对尺寸。箱体外部的螺栓连接位置全部做了沉台设计，既可以保证螺栓锁紧后端面不突出箱体表面，避免安装时和周边部件产生干涉，又能保证螺栓的受力均匀，提升连接可靠性。调速手轮的防滑纹理、箱体表面的标识刻印位置都在模型里做了还原，做设备整体渲染或者方案汇报时，可以直接展示真实的外观效果。

　　在实际选型应用中，这款变速器可以直接配套在小型皮带输送机、辊道输送线、小型包装机械、食品加工设备上，不需要额外加装变速机构，通过自身的无级调速功能就可以匹配不同生产节拍下的输送速度或者执行机构运行速度需求。安装时只需要保证输入端和电机的同轴度在允许公差范围内，输出端和被驱动机构的连接采用弹性联轴器或者链轮连接，抵消少量的安装同轴度误差，就可以保证设备长期稳定运行。模型里的内部传动结构也做了完整还原，做传动原理演示、机构运动仿真时，可以直接设置运动副模拟调速过程中传动比的变化，直观展示不同调速位置下的输出转速变化规律，给选型人员或者设备操作人员做培训时，不需要拆解实体设备就可以清晰展示内部结构和工作原理。
