西门子S7-1200系列CPU1212控制器结构

　　在离散制造产线的电气控制柜内，这类紧凑型CPU模块是小型自动化系统的核心控制节点，常被用于单机设备控制、小型产线逻辑联锁、分布式IO站点的主站调度场景，覆盖包装单机、小型输送线、专用加工辅机、楼宇小型机电控制等诸多对控制点数要求不高、但需要稳定逻辑运算与通讯扩展能力的场合。从实际使用的角度看，该模块集成了数字量输入输出通道，无需额外扩展即可完成基础的传感器信号采集、执行器动作输出，同时支持扩展信号板、通讯模块，可根据项目需求灵活追加模拟量采集、串行通讯等功能，适配不同规模的小型控制场景，相比大型PLC系统，其占用柜内空间更小，接线布局更紧凑，能有效缩减小型控制柜的整体尺寸，降低柜体制作成本。

　　设计层面，该模块采用标准DIN导轨安装结构，整体外形遵循西门子S7-1200系列的统一外观规范，外壳采用阻燃工业塑料材质，正面预留了状态指示灯区域，可直观显示电源状态、运行状态、故障状态以及各IO通道的通断状态，方便现场运维人员快速排查故障。模块上下区域分别设置了接线端子排，输入端子位于上部、输出端子位于下部，强弱电走线区域自然分隔，能减少柜内布线时的信号干扰，端子排采用可插拔设计，设备维护更换时无需重新逐根拆线接线，可大幅缩短现场停机维护的时间。模块前部的透明防护盖板可向下翻开，盖板内侧印有清晰的端子定义标识与接线示意，即便没有携带纸质手册，现场接线人员也能快速确认端子功能，降低接错线的概率。

　　从安装边界来看，该模块宽度较窄，在DIN导轨上安装时，左右两侧仅需预留少量散热与模块扩展间隙即可，上下方向需要预留足够的接线弯曲空间，尤其是下部输出端子接动力线时，要预留线缆弯折半径，避免线缆过度弯折导致的端子接触不良或线芯断裂。模块背部的导轨卡扣结构设计可靠，安装时只需对准导轨按压即可卡紧，拆卸时用螺丝刀撬动卡扣即可快速取下，无需额外的固定配件。模块的散热依靠外壳表面的自然对流，设计时外壳表面设置了细密的散热格栅，在保证防护等级的前提下，能让内部电路工作产生的热量及时散出，确保在工业现场0-55摄氏度的常规工作环境下长期稳定运行，不会出现过热降频或故障停机的问题。

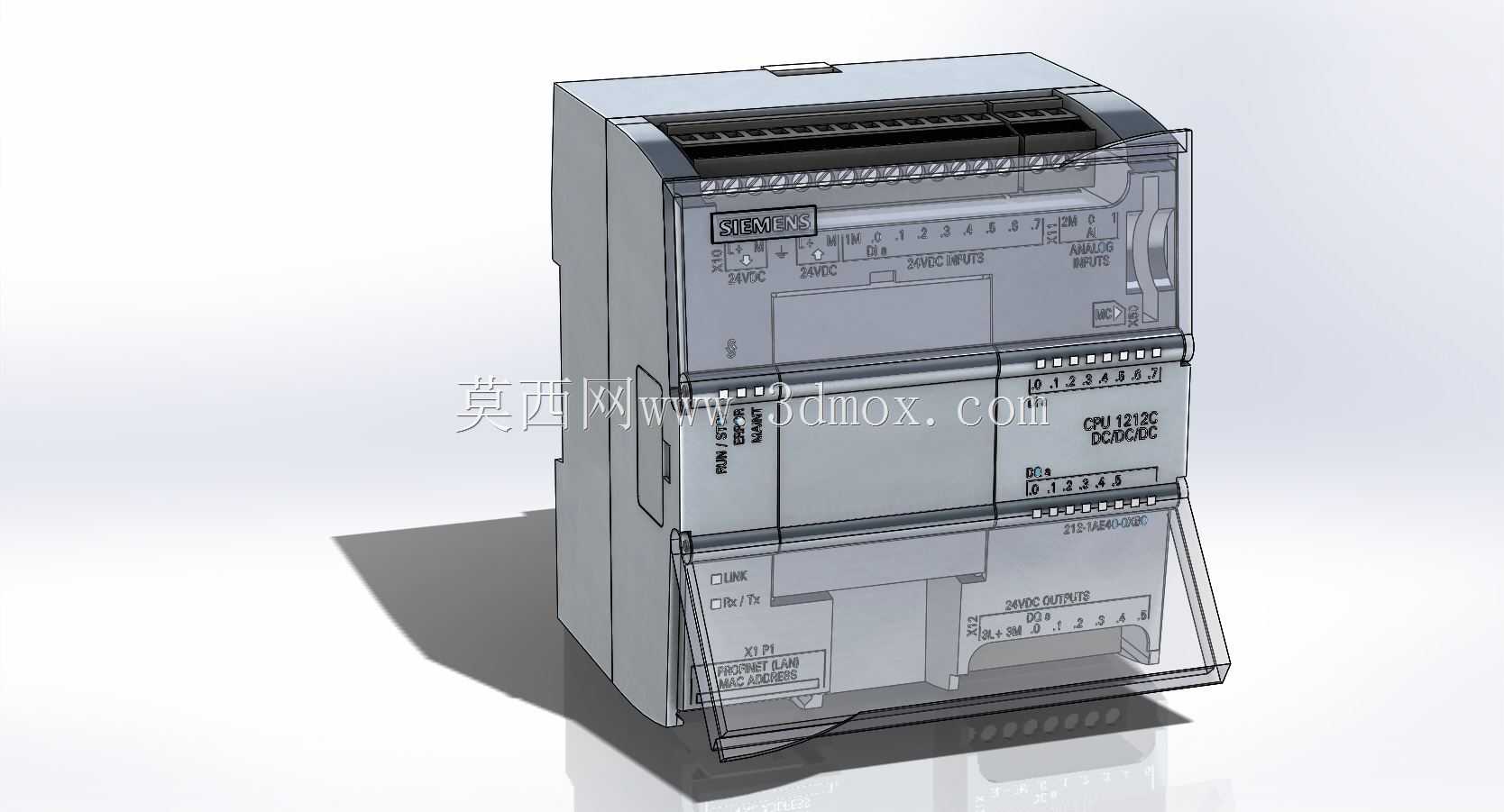

　　在三维建模过程中，该模型完整还原了模块的所有外部结构细节，包括端子排的接线位、状态灯的排布、盖板的开合结构、背部的导轨卡扣、侧面的扩展接口定位等，所有尺寸均按照实物的实际安装尺寸绘制，可直接用于电气控制柜的三维布局设计，帮助电气设计人员在柜体设计阶段就完成模块的排布、走线空间的校核、干涉检查，避免后期现场安装时出现部件干涉、走线空间不足的问题。同时模型还原了模块的外观细节，在做设备三维方案展示、虚拟调试场景搭建时，也能直接调用该模型，让整个虚拟场景的还原度更高，更贴近真实的产线布局状态。对于做PLC教学、实训装置开发的人员来说，该高精度模型也可用于虚拟实训系统的搭建，让学员在虚拟环境中就能熟悉模块的外观结构、接线位置，提升实训教学的直观性。

　　实际工程应用中，这类紧凑型PLC的选型往往需要结合IO点数、通讯需求、程序容量综合判断，CPU1212的定位刚好覆盖了10点左右数字量输入、8点左右数字量输出的小型控制场景，其自带的以太网接口可直接与人机界面、上位机系统通讯，无需额外配置通讯模块，进一步降低了小型控制系统的硬件成本。在结构设计上，模块的所有外部接口位置都做了防呆设计，比如扩展模块的连接插口有定位卡槽，不会出现插反的问题，接线端子的孔位大小适配常规的多股铜芯线线径，压接时配合冷压端子即可实现可靠连接，长期在工业现场的振动环境下也不会出现松脱。模型在构建时也充分考虑了这些结构细节，没有做过度的简化，确保导入到各类三维装配环境中时，能真实反映实物的装配关系与空间占位，为工程设计提供准确的三维参考。
