双轮V带传动结构三维设计模型

　　这套带传动结构的建模过程，是先从实际工况的载荷匹配倒推的，没有先画外形再凑参数的问题。日常在小型输送线、农用辅机、台式加工设备的动力传递环节，这类双轮带传动是应用占比极高的结构，相比齿轮传动它自带过载打滑的保护特性，不需要额外加过载保护器件，安装时的中心距容错率也更高，对机架加工的精度要求没有啮合传动那么苛刻，后期维护只需要定期检查张紧度、更换磨损皮带就行，运维成本很低。

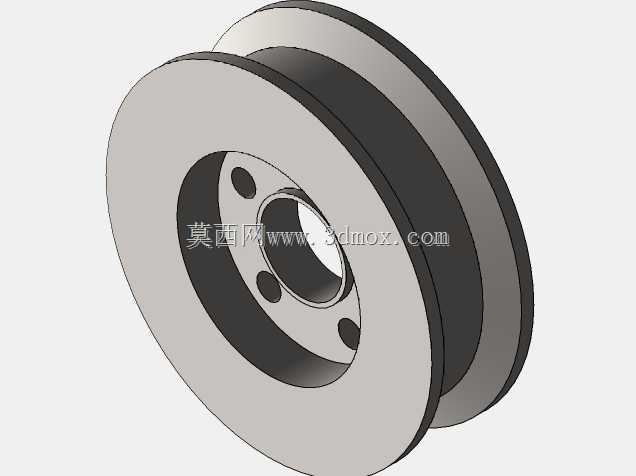

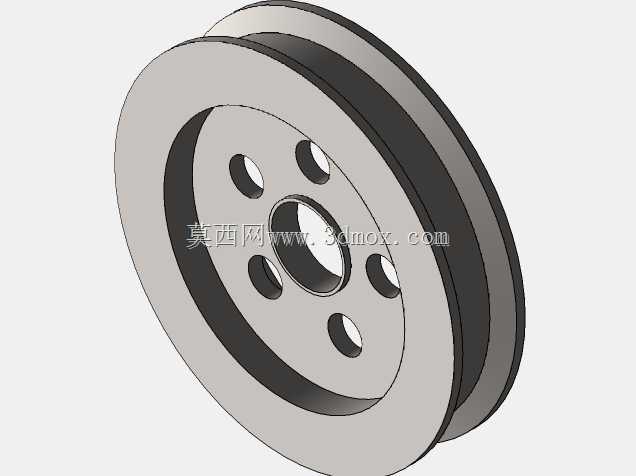

　　设计时先确定了大小带轮的基准直径，小带轮的直径是按照带型的最小许用直径来定的，避免皮带绕轮时弯曲应力过大提前失效，大带轮的直径是根据传动比的要求核算的，同时留了1%左右的滑动率余量，不会按理论传动比硬做尺寸，毕竟带传动本身就是摩擦传动，弹性滑动是固有特性，硬卡理论值反而会让实际运行转速偏差超出预期。带轮的轮缘部分做了标准的V型槽，槽角是匹配对应带型的角度，槽深和槽宽的尺寸都留了皮带磨损后的张紧调整空间，不会出现皮带磨到槽底导致摩擦力不足打滑的问题；轮辐部分用了孔板式结构，不是实心轮也不是腹板式，这个尺寸区间的带轮用孔板式，既能减重降低转动惯量，启动和制动时的惯性冲击更小，也能保证轮体的结构强度，不会因为高速转动出现轮缘变形，六个均匀分布的减重孔也做了圆角过渡，避免应力集中在孔边出现开裂隐患。轮毂部分的内孔是按照常用的电机输出轴、从动轴的直径系列做的，键槽尺寸匹配普通平键的标准，安装时不需要额外做非标加工，轮毂的长度比轴径的1.2倍略长，保证带轮在轴上的固定足够稳定，不会出现运行时带轮偏摆蹭皮带侧边的问题。

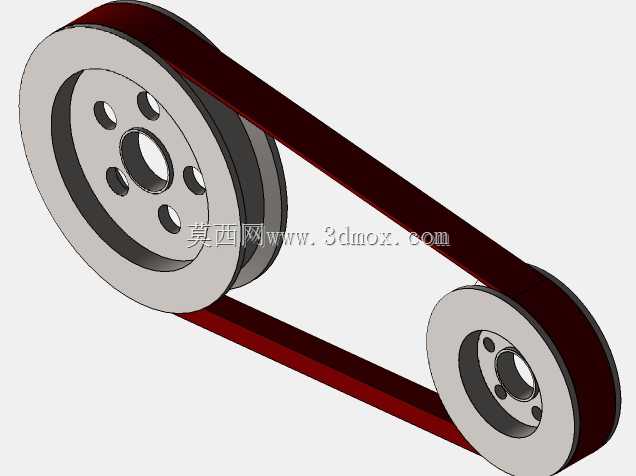

　　皮带部分的建模是按照带的节线长度来做的，绕在两个带轮上的包角特意核算过，小带轮的包角大于120度，满足摩擦传动的最小包角要求，不会因为包角太小导致传递扭矩不足，皮带的张紧度是按照中心距可调的结构预留的，实际安装时可以通过调整电机座的位置来改变中心距，实现皮带的张紧和更换，不需要额外加装张紧轮，简化了整体结构。两个带轮的安装基准面是共面的，建模时特意对齐了轮槽的中心平面，避免运行时皮带出现偏磨，很多现场故障都是因为带轮安装不对中，皮带侧边快速磨损，用不了多久就会断裂，所以建模时就把安装对齐的基准做了明确的标识，后续出工程图时也能直接标注安装的形位公差要求。

　　从安装边界来看，这套结构的轴向尺寸是带轮轮毂长度加上两侧的固定件空间，径向尺寸是大带轮的外径加上皮带外侧的安全间隙，不会和周边的机架护罩产生干涉，中心距的调整范围留了正负15毫米的余量，既可以补偿皮带使用后的伸长量，也能在更换皮带时放松中心距，不用硬撬皮带装拆，减少安装时对皮带内部帘布层的损伤。实际使用中，这套结构可以传递的功率覆盖了零点几千瓦到几千瓦的区间，适合转速不超过每分钟1500转的中低速传动场景，高速场景下会因为皮带的离心力降低摩擦力，反而不适用。另外带轮的材质默认是HT200灰铸铁，减震性好，加工成本低，适合批量生产，如果是有轻量化要求的场景，也可以把材质换成铝合金，只需要调整轮辐的厚度保证强度就行，模型里的特征都是参数化的，修改直径、槽数、中心距的时候可以直接驱动特征更新，不用重新画草图，能节省很多改型设计的时间。很多新手做带传动建模的时候，容易忽略皮带的弯曲变形，直接用直线加圆弧拼出皮带轮廓，实际装配时会出现皮带和轮槽干涉的问题，这套模型里的皮带是按照实际绕轮的弯曲形态做的，和轮槽的配合面完全贴合，做运动仿真的时候不会出现穿模的问题，也能直接导出用于干涉检查、装配工艺指导的文件，不用再做二次修整。
