防爆混凝土交通阻隔屏障结构设计

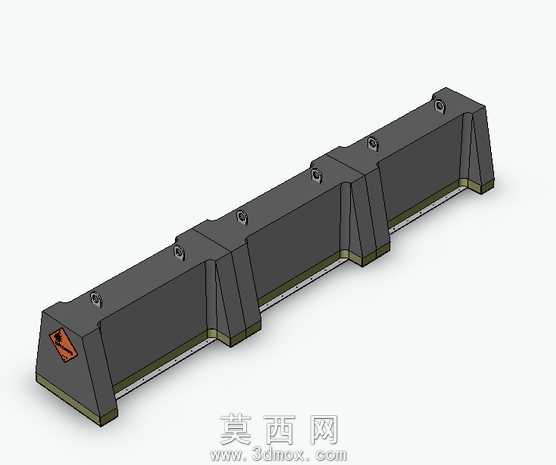

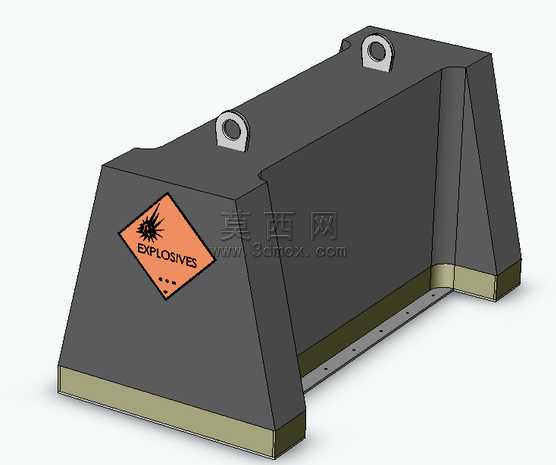

本模型采用SolidWorks进行全参数化三维建模，整体以梯形块体为基础构型，建模阶段优先通过基准面绘制主体截面轮廓，利用拉伸凸台命令生成屏障的核心混凝土主体结构，再通过拉伸切除完成底部安装孔位、侧边支撑肋的结构细化，顶部两个吊装吊耳采用单独零件建模后通过装配配合与主体完成定位，保证吊耳的安装同轴度与承重受力合理性。渲染阶段针对不同部件赋予对应材质：主体混凝土部分采用哑光深灰色混凝土材质，调整材质粗糙度与漫反射参数还原水泥构件的厚重质感，底部边缘设置浅黄绿色金属包边材质，模拟实际安装时的耐磨金属封边结构，顶部吊耳赋予拉丝不锈钢材质，还原金属吊装件的金属光泽与表面纹理，正面的爆炸警示标识采用贴图方式贴合在模型斜面位置，调整贴图的映射坐标保证标识无拉伸变形、位置准确。结构设计上，整体采用前窄后宽的梯形截面，背部设置三角支撑肋结构，有效提升屏障受冲击时的结构稳定性，底部预留的均匀安装孔位可通过膨胀螺栓与地面完成刚性固定，避免受冲击时发生位移，顶部集成的吊耳结构适配常规起重吊装设备，方便屏障的转运与现场布设。设计思路围绕政府建筑出入口的安防抗爆需求展开，参考1:2.5配比的砂石混凝土的吸能特性，通过块体的厚重结构与易碎裂吸能的材质特性，吸收爆炸冲击波与弹丸冲击能量，同时可作为车辆冲撞的阻隔结构，兼顾爆炸防护与车辆拦截的双重功能，模型完成后通过干涉检查验证各部件无装配冲突，结构尺寸符合出入口临时阻隔设施的布设需求，整体建模逻辑清晰，特征树层级明确，可直接用于后续的工程出图、结构仿真验证与加工参考。
