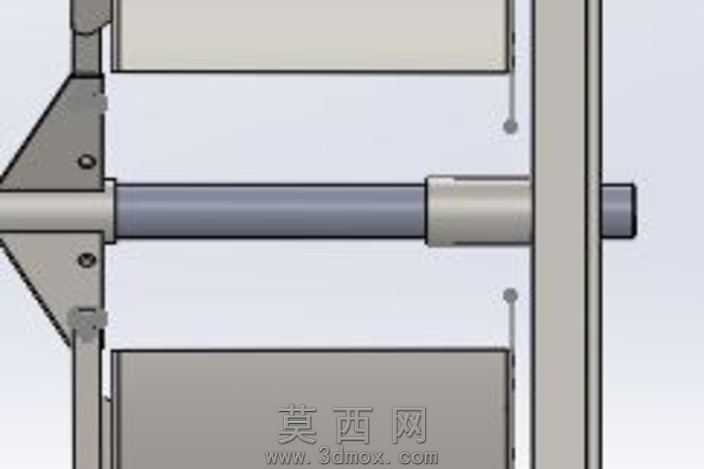

多辐条式电缆卷筒三维结构设计

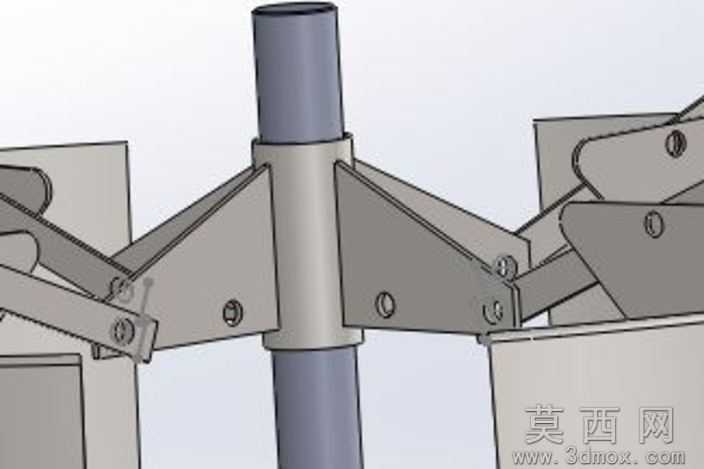

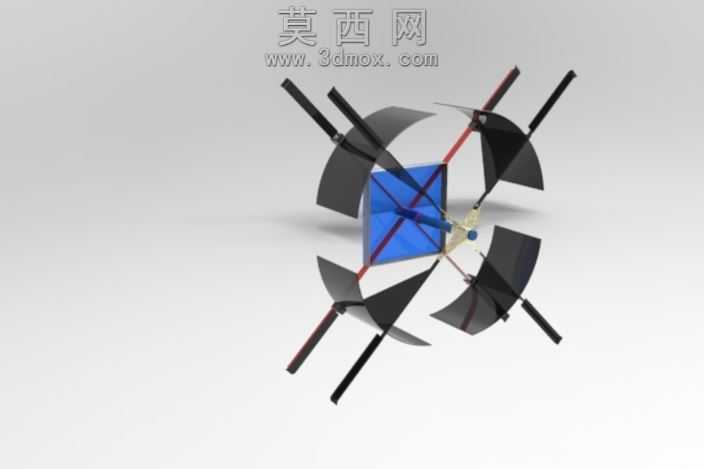

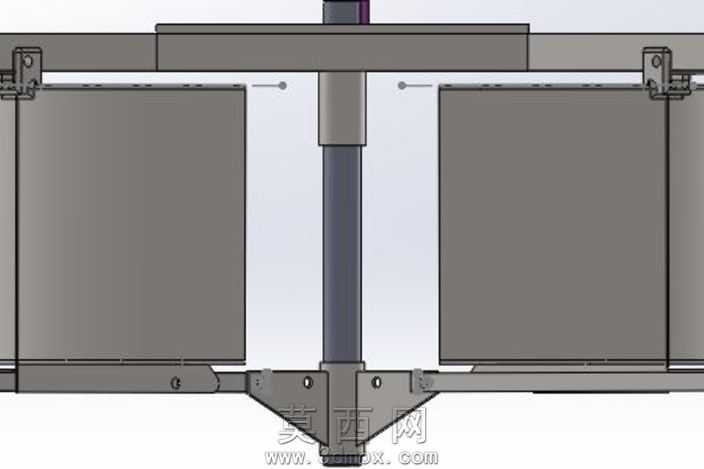

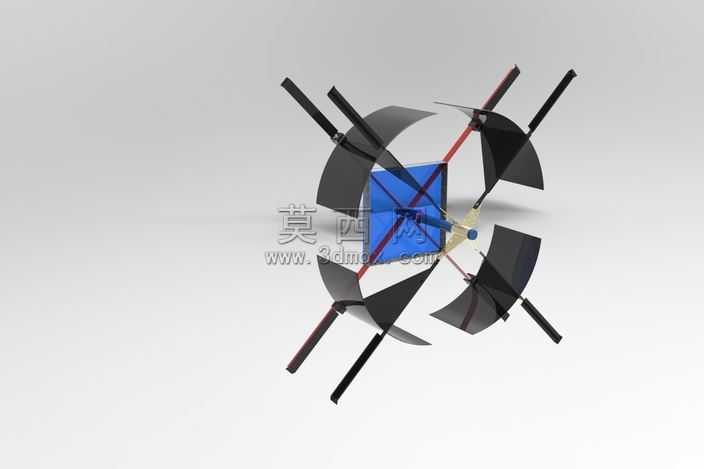

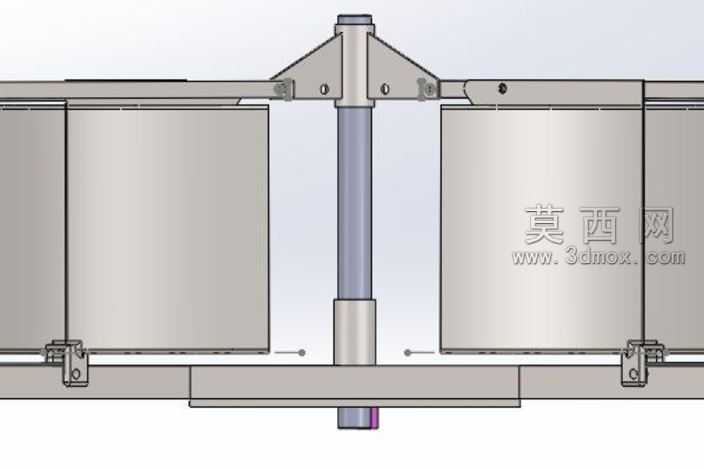

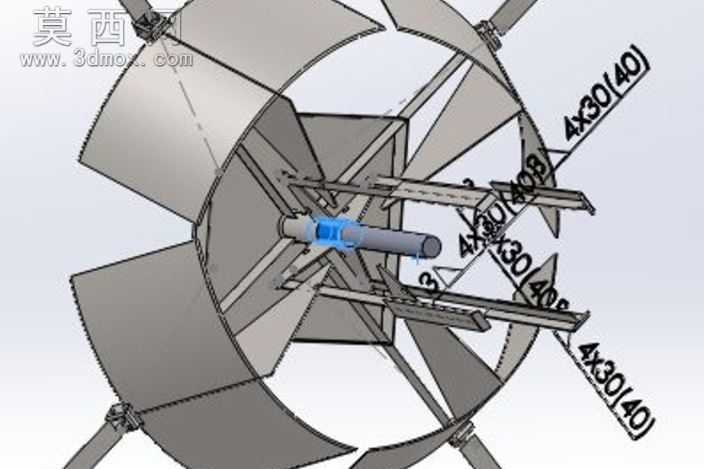

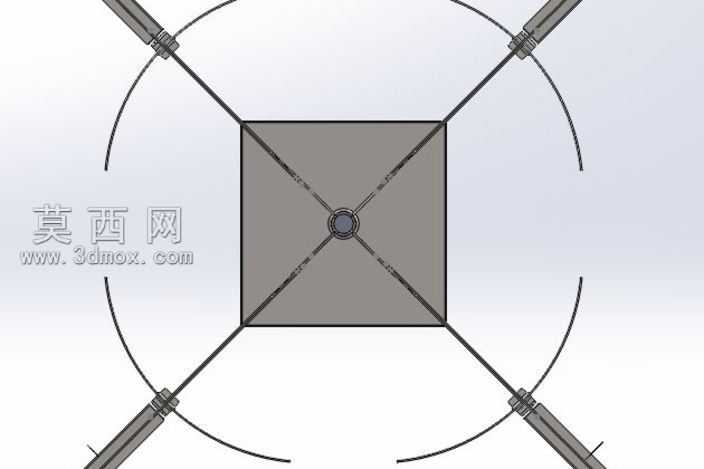

本电缆卷筒采用SolidWorks完成全参数化三维建模，整体采用中心对称的多辐条式结构设计，建模过程中先以中心基准面、基准轴为定位参考，绘制中心安装基座的截面草图，通过拉伸凸台命令生成核心承载基体，基体中心预留线缆穿接的通孔结构，同时在基体四周均匀分布辐条安装位，保证整体结构的动平衡性能。辐条部分采用细长杆状结构设计，每根辐条与中心基体采用同轴配合约束，辐条外侧搭配弧形挡线板，挡线板通过曲面拉伸、加厚命令生成，曲面弧度经过反复调整，能够在卷筒旋转收卷过程中对电缆形成稳定的侧向限位，避免电缆在收放过程中出现脱槽、跑偏的问题。建模完成后对整体装配体进行干涉检查，确认所有辐条、挡线板、中心基体之间无配合干涉，各运动部件预留合理的装配间隙。渲染阶段为不同部件赋予差异化材质：中心基座采用深蓝色工程塑料材质，调整材质的粗糙度、反射率参数模拟硬质工程塑料的哑光质感；辐条采用黑色哑光金属材质，还原钢制构件的表面质感；弧形挡线板采用半透明深色磨砂材质，既能够清晰展示挡线结构的轮廓，又不会遮挡内部的线缆排布结构；中心穿设的模拟线缆采用红黑配色的橡胶材质，还原电缆外层绝缘皮的视觉效果。场景布光采用多光源组合方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部的死黑区域，添加柔和的环境反射效果，让整体渲染图能够清晰展现卷筒的结构层次与部件细节。设计过程中充分考虑重型机械场景下的使用需求，多辐条结构在保证整体结构强度的前提下有效降低了卷筒自身重量，均匀分布的弧形挡线板能够适配不同线径的电缆收放作业，中心基体的安装位可适配不同规格的传动轴，具备较强的通用适配性，整体结构无冗余设计，各部件受力路径清晰，能够满足长时间连续收卷线缆的作业强度要求。
