工业级小型数据采集终端防护外壳结构设计

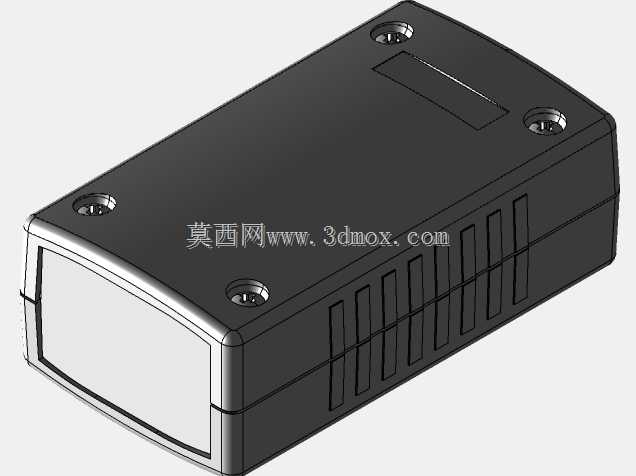

　　这款小型防护壳体主要面向工业现场近距离无线数据传输类终端的封装需求，常见应用场景覆盖车间设备状态采集节点、仓储温湿度监测终端、小型无线通讯转发模块这类需要在工业环境下长期稳定运行的嵌入式设备，核心作用是为内部的电路板、通讯模组、接线端子提供可靠的物理防护，隔绝现场的粉尘、轻微溅水以及外力磕碰对内部电子元件的损伤。从结构设计逻辑来看，壳体采用上下对合的装配形式，四角布置内沉式螺丝孔，装配完成后螺丝头部完全沉入壳体表面，不会出现突出的结构，既可以避免安装使用过程中螺丝被外物剐蹭松动，也能让壳体整体外观更规整，在多台设备并排布置的时候不会因为突出的螺丝产生安装干涉。壳体侧面设计有等间距分布的散热格栅，格栅的开槽方向顺着壳体长度方向布置，

　　在不破坏壳体整体防护强度的前提下，能够让内部电路板工作产生的热量通过格栅缝隙自然对流散出，避免封闭壳体内部积热导致电子元件工作寿命缩短，同时格栅的开槽宽度控制在合理范围，能够阻挡大部分尺寸较大的金属碎屑、粉尘颗粒直接进入壳体内部，兼顾散热与基础防护能力。壳体其中一个端面预留了平整的无格栅区域，这个区域主要用来布置通讯接口、接线端子或者状态指示灯，设计时特意将这个端面做了微弧过渡处理，和上下壳的拼接缝错开，避免拼接缝直接经过接口安装面，能够提升接口位置的密封性能，防止液体顺着拼接缝渗入壳体内部接触电路板。上壳表面预留了一个长方形的内凹平面，这个位置可以用来粘贴产品标识标签，或者预留做透明视窗的安装位，方便使用者观察内部指示灯的状态，

　　内凹的设计能够避免标签被外物摩擦脱落，也能让视窗安装后和壳体表面保持齐平，不会出现突出的结构。从安装边界来看，这款壳体属于小型化封装结构，整体外形方正，四角做了小圆弧过渡，没有复杂的外凸结构，既可以通过背面的挂孔固定在墙面、设备机架表面，也可以直接通过四角的安装孔固定在设备内部的安装板上，安装时需要预留的空间边界只需要比壳体整体长宽各大出2mm左右即可，不需要额外预留操作空间，适合在空间紧凑的设备内部或者密集布置的监测节点场景使用。上下壳的拼接位置设计有错位的止口结构，装配时上壳的凸边会卡入下壳的凹槽内，这种结构一方面能够提升壳体拼接后的整体结构强度，避免上下壳受到侧向力时出现错位，

　　另一方面也能在止口位置搭配密封胶条实现更高等级的防护效果，满足不同防护等级的使用需求。壳体内部设计有多个均匀分布的立柱安装柱，安装柱的高度和下壳内部深度保持一致，顶端预留有螺丝孔，内部的电路板可以直接通过螺丝固定在这些安装柱上，不需要额外增加支撑结构，安装柱的位置经过排布优化，能够适配常见的小型通讯电路板的安装孔位，同时让电路板和壳体内壁之间留出足够的走线空间，方便内部接线布置。设计过程中特意将壳体的壁厚做了均匀化处理，整体壁厚保持一致，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，同时在螺丝孔、安装柱这些受力位置做了局部的加强筋处理，提升这些位置的结构强度，避免装配螺丝时出现柱体断裂的问题。壳体表面采用哑光磨砂的质感设计，不容易残留指纹和现场的油污，日常清洁维护更加方便，同时哑光表面不会产生强光反射，在车间照明环境下不会因为反光影响操作人员观察指示灯状态。
