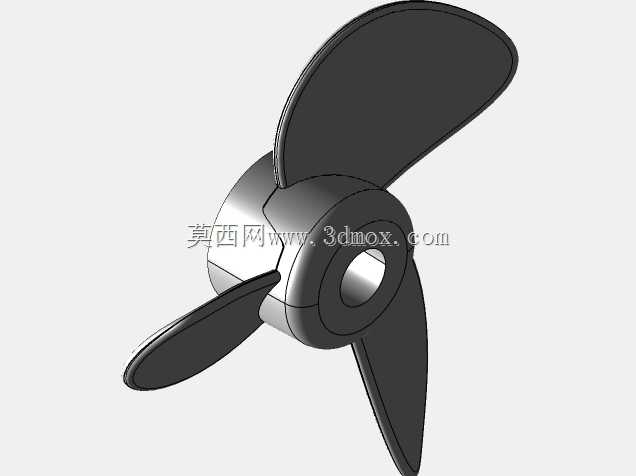

带注塑分型线的三叶螺旋桨结构

项目分类:注塑模图纸 发布时间:2022-02-05 ID:545571
  • 带注塑分型线的三叶螺旋桨结构
  • 带注塑分型线的三叶螺旋桨结构

  这款三叶螺旋桨的结构设计,核心围绕注塑量产的工艺需求展开,在桨叶与中心轮毂的衔接位置,特意预留了符合注塑开模逻辑的分型线结构,避免量产阶段出现飞边、脱模卡滞的问题。从实际应用场景来看,这类小尺寸三叶螺旋桨多适配小型水上推进设备、低速流体输送装置,或是小型风冷系统的动力输出端,依靠三个均匀分布的桨叶在旋转过程中切割流体,将转轴输出的扭矩转化为流体方向的推力,相比两叶桨结构,三叶布局在同等转速下的推力输出更平稳,流体扰动产生的振动更小,能降低配套设备运行时的共振风险。

  设计过程中,首先要平衡桨叶的曲面弧度与注塑成型的可行性,每一片桨叶的翼型截面都做了等壁厚渐变处理,从靠近轮毂位置的较厚根部,平滑过渡到桨叶外缘的薄边,既保证桨叶旋转时的结构强度,避免高速转动下出现桨叶形变,也能让注塑过程中熔料的填充流程更顺畅,减少局部缩痕、缺料的成型缺陷。三个桨叶沿轮毂中心呈120度均匀圆周分布,动平衡校准的基准直接做在中心安装孔的轴向上,后续量产时只需以中心孔为定位基准做简单的动平衡修正,就能满足使用要求,降低后续加工的工序成本。

  中心轮毂位置设计有贯通的安装孔,孔壁做了适配标准传动轴的公差配合,孔的深度与轮毂整体轴向尺寸匹配,保证安装后传动轴与桨叶的同轴度,避免转动时出现偏摆。轮毂的外圆与桨叶根部的过渡位置做了大圆角处理,一方面是减少流体经过时的阻力,降低紊流产生的概率,另一方面也能消除注塑件的应力集中点,避免桨叶在长期交变载荷下出现根部断裂的问题。分型线的位置选在桨叶曲面的最大轮廓线上,沿三个桨叶的外缘一直延伸到轮毂的轴向中分面,开模时动定模的贴合面完全沿这条线分布,不会在桨叶的工作面或者非工作面出现错位的合模痕迹,减少后续打磨修整的工作量。

  从安装边界来看,这款螺旋桨的轴向安装尺寸以轮毂的两个端面为限位基准,安装时只需将传动轴穿入中心孔,通过轴端的紧固件压紧轮毂端面即可完成固定,不需要额外设计复杂的定位结构,适配性较强。桨叶的旋转外径控制在合理范围内,安装时只需保证外围预留足够的安全间隙,避免桨叶旋转时触碰周边的护罩或者结构件即可。在流体动力学特性上,桨叶的扭转角度从根部到外缘做了线性渐变,根部的安装角更大,外缘的安装角更小,匹配不同旋转半径位置的线速度差异,让整个桨叶在工作时各个位置的流体攻角都处于合理区间,提升推力转化效率,同时减少不必要的能量损耗。

  针对注塑工艺的细节处理上,整个零件的所有棱边都做了微小的倒角处理,避免开模顶出时出现锐边崩缺的问题,轮毂的内孔位置预留了轻微的脱模斜度,方便模具抽芯结构顺利退出,不会在孔壁留下拉伤的痕迹。三个桨叶的重量一致性在建模阶段就通过对称约束做了保证,单个桨叶的体积偏差控制在极小范围内,减少后续动平衡配平的材料去除量。日常使用中,这类螺旋桨如果应用在水上场景,光滑的曲面结构也能减少水中杂质的附着,降低长期使用后的阻力上升问题,如果应用在风冷场景,均匀的气流输出也能让散热区域的风量分布更均匀,避免出现局部散热不足的问题。
