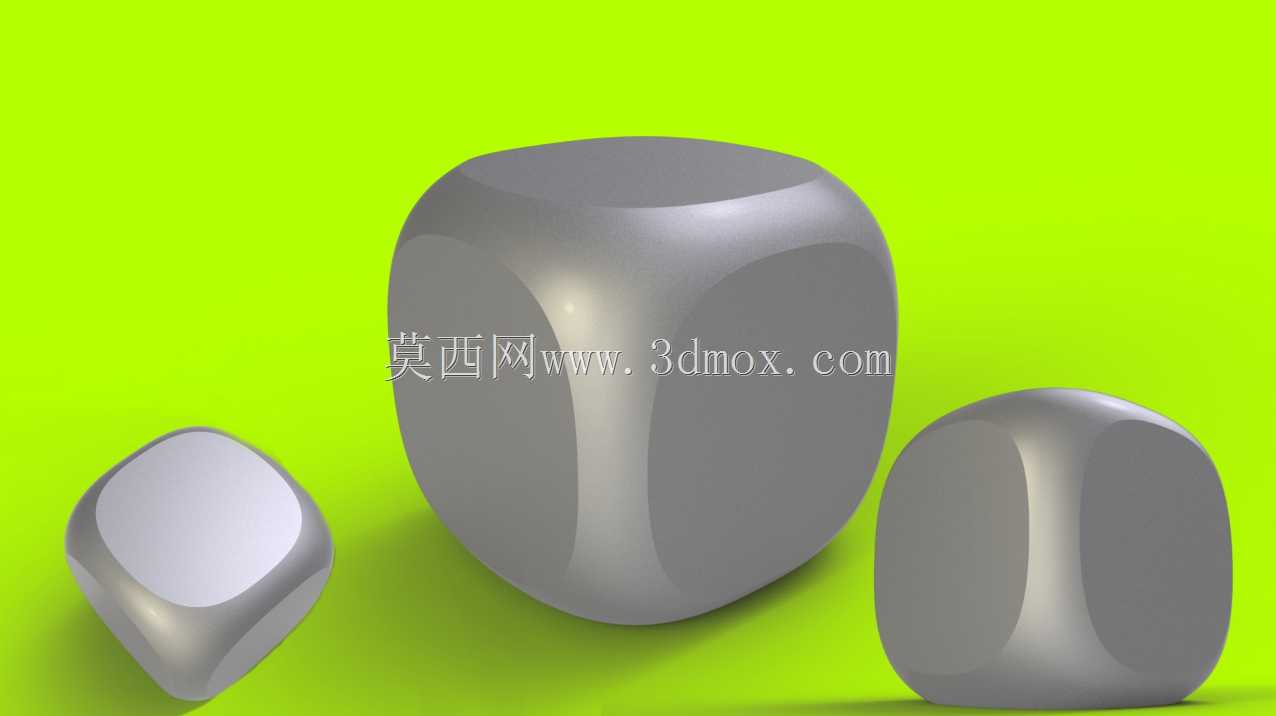

圆角过渡方形曲面造型结构件

　　这类带大圆角过渡的方形曲面构件，在工业外观结构设计场景里应用十分普遍，日常接触的消费电子外壳边角、小型手持设备握持段、工业操作终端的防护端盖、公共设施的防撞接触部件，都会用到这类曲面结构，核心作用是消除直角结构的应力集中点，同时优化人员接触时的触感，避免锐边造成磕碰划伤，也能让产品外观更具流畅的视觉质感。

　　从结构设计逻辑来看，这类构件的建模核心是处理平面与曲面的连续过渡，不能出现曲率突变的折痕，否则后续做表面处理比如喷涂、阳极氧化的时候，折痕位置会出现积漆、色差或者应力痕，直接影响成品外观良率。设计时首先要确定方形基准轮廓的边界尺寸，根据实际安装空间预留足够的装配余量，比如作为设备端盖使用时，要匹配内部安装腔体的长宽尺寸，圆角半径的取值不能随意设定，要结合构件的整体壁厚来调整，通常圆角半径不小于壁厚的0.8倍，避免注塑或者冲压成型时出现壁厚不均导致的缩痕、开裂问题。

　　不同尺寸规格的这类曲面构件适配的场景差异很大，大尺寸的这类构件可以作为工业设备的操作扶手端部、仓储货架的防撞包角，安装时要在曲面内侧预留安装柱或者卡扣的位置，安装边界要和被包覆的直角构件完全贴合，不能出现凸起或者缝隙，否则容易积灰，也会在受力时出现应力集中导致构件碎裂。小尺寸的这类构件常作为小型数码产品的边角防护件、手持工具的握持端，这时候曲面的曲率要贴合人手握持的弧度，过渡面的G2连续要做足，握持时不能有硌手的棱线，表面粗糙度要控制在Ra0.8以下，提升接触的顺滑感。

　　做这类曲面建模的时候，要注意曲面拆分的合理性，不要用单一的倒圆角命令直接处理所有边角，因为大尺寸圆角如果直接用实体倒圆角，很容易出现圆角面扭曲、收敛点褶皱的问题，正确的思路是先搭建曲面线架，确定每个边的曲率走势，用边界混合或者网格曲面生成主过渡面，再和相邻的平面做曲率匹配，最后缝合实体，这样生成的曲面质量更高，后续导入工程图做尺寸标注、或者导出到加工软件做刀路计算的时候，不会出现破面、几何错误的问题。

　　从实际使用的受力角度分析，这类曲面结构相比纯直角结构，抗冲击性能能提升40%以上，因为外力作用在曲面上时，应力会沿着曲面均匀分散，不会像直角结构那样把应力集中在转角位置，所以在有碰撞风险的使用场景下，这类结构的耐用性远高于直角结构。设计时还要考虑构件的脱模方向，如果是注塑类零件，曲面的拔模角度要控制在1度以上，不能出现倒扣结构，否则会增加模具加工的复杂度，也会提升脱模时的废品率。如果是金属切削加工的这类构件，要提前规划好刀具的走刀路径，曲面的最小曲率半径要大于所选刀具的半径，避免出现刀具加工不到的死角，减少后续钳工打磨的工作量。

　　在装配匹配层面，这类曲面构件和相邻零件的配合面要做公差匹配，通常安装贴合面的尺寸公差取IT7级，曲面外观面不做配合要求，但是要保证和相邻外观件的面差控制在0.1mm以内，缝隙均匀，不会出现高低不平的错位问题。如果是作为外露的装饰结构件，还要考虑表面处理的适配性，比如做亮面抛光处理的话，曲面的曲率变化要平缓，不能出现局部曲率过大的位置，否则抛光时会出现局部抛穿或者光泽度不一致的问题；如果做磨砂处理，要保证曲面的脱模斜度一致，避免喷砂时出现砂粒堆积导致的表面质感差异。
