碳纤维转向杆连接嵌件结构设计

　　该零件为碳纤维转向杆配套的金属嵌装连接件，主要应用于轻量化改装类转向操纵机构中，解决碳纤维杆体端部无法直接加工内螺纹、无法承受高频交变载荷下螺纹连接应力的问题。在实际装车场景中，碳纤维管材凭借高比强度、低自重的特性被大量用于转向操纵杆的主体结构，但碳纤维层压结构的层间剪切强度远低于金属材料，直接在碳纤维杆端攻制螺纹会在转向施力、路面颠簸带来的反复冲击下出现层间剥离、螺纹滑牙甚至杆端碎裂的风险，因此需要通过过盈配合加结构胶粘接的方式将该金属嵌件植入碳纤维杆体端部，作为转向杆与其他操纵部件的连接接口。

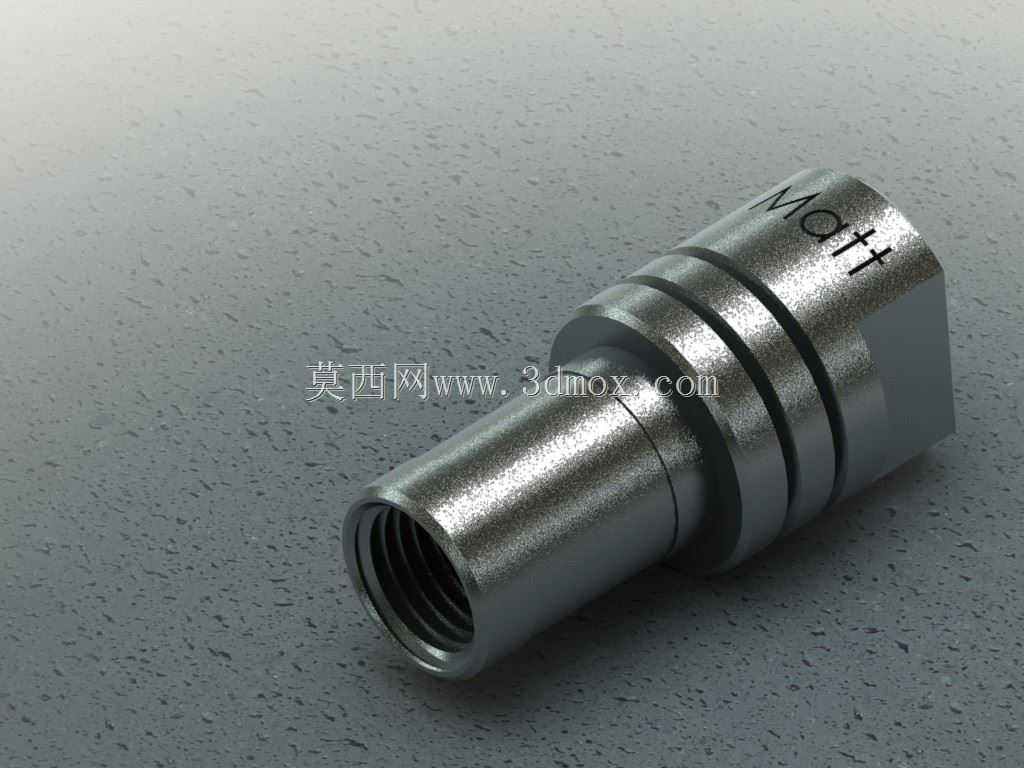

　　从功能特性来看，该零件一端为外圆柱面，表面加工有三道环形凹槽，植入碳纤维杆体时，环形槽会被粘接胶层填充，固化后形成轴向的机械锁止结构，避免嵌件在承受转向扭矩、轴向拉压载荷时与碳纤维杆体发生相对滑移；另一端为外六角结构，方便安装时通过扳手夹持施加拧紧力矩，避免装配过程中嵌件跟转导致粘接层受损；内孔全程加工标准内螺纹，用于和转向机构的相邻部件实现螺纹连接，螺纹段的深度经过校核，能够满足全载荷下的螺纹啮合强度要求，不会出现螺纹脱扣的问题。

　　设计过程中首先确定了嵌件与碳纤维杆的配合公差，外圆柱面采用r6级过盈配合，压入时既能保证足够的预紧摩擦力，又不会因为过盈量过大导致碳纤维管内壁被撑裂；三道环形槽的槽宽、槽深经过反复验证，槽深控制在0.8mm，槽边做R0.3的圆角过渡，避免槽口应力集中在粘接层产生初始裂纹；外六角的对边尺寸按照常用扳手规格选取，同时控制六角段的轴向长度，保证夹持时不会与相邻安装部件发生空间干涉；内螺纹的精度选用6H级，满足普通机械连接的互换性要求，螺纹入口处加工120度倒角，方便对接螺栓的导入，避免首牙螺纹被碰伤影响装配。

　　安装边界方面，该嵌件的外圆柱段直径与配套碳纤维管的内径完全匹配，压入深度与圆柱段轴向长度一致，装配后六角段的端面与碳纤维杆的端面齐平，不会突出杆体端面占用额外的安装空间；零件整体采用金属材质加工，表面做氧化防锈处理，能够适应日常使用中的潮湿、粉尘等工况，不会出现锈蚀卡滞的问题；在受力校核上，该嵌件能够承受转向操作时的最大扭矩、紧急制动时的轴向冲击力以及长期使用中的交变疲劳载荷，连接可靠性远高于直接在碳纤维杆端加工连接结构的方案。

　　建模过程中需要重点注意环形槽与外圆柱面的过渡圆角处理，避免尖锐棱角导致的应力集中，同时内螺纹的收尾段要做退刀结构，保证螺纹加工的工艺可行性；外六角的棱角处做小倒角处理，去除加工毛刺，避免装配时划伤操作人员或者相邻部件的表面；整个零件的同轴度公差控制在0.02mm以内，保证压入碳纤维杆后，内螺纹的轴线与碳纤维杆的轴线重合，避免装配后出现连接偏载，导致转向过程中出现卡滞或者附加应力。
