TO金属封装直插式激光发射二极管结构

　　这款直插式激光二极管采用行业通用的TO金属封装结构，在各类光电检测、工业传感、消费类光电器件中应用十分广泛。日常做设备结构设计时，这类元件的选型和安装边界是光电类设备结构设计里经常要处理的细节，很多刚接触光电结构的工程师容易忽略封装引脚的排布公差、管帽的透光窗口同轴度要求，导致后续装配时出现光路偏移、引脚过孔干涉的问题。

　　从实际应用场景来看，这类封装的激光二极管常被用在短距离激光测距模组、条码扫描识读设备、激光指示定位组件、工业光电开关的发射端，部分小功率的同封装器件也会被用在消费类电子产品的激光触发模块里。不同于贴片封装的光电器件，这种金属气密封装的器件具备更好的机械强度和环境耐受性，在存在轻微振动、温变幅度较大的工业现场工况下，封装的金属基座可以更好地保护内部的半导体激光芯片，减少外界应力对芯片谐振腔的损伤，同时金属外壳也能起到一定的电磁屏蔽作用，降低驱动电路的杂波信号对激光输出稳定性的干扰。

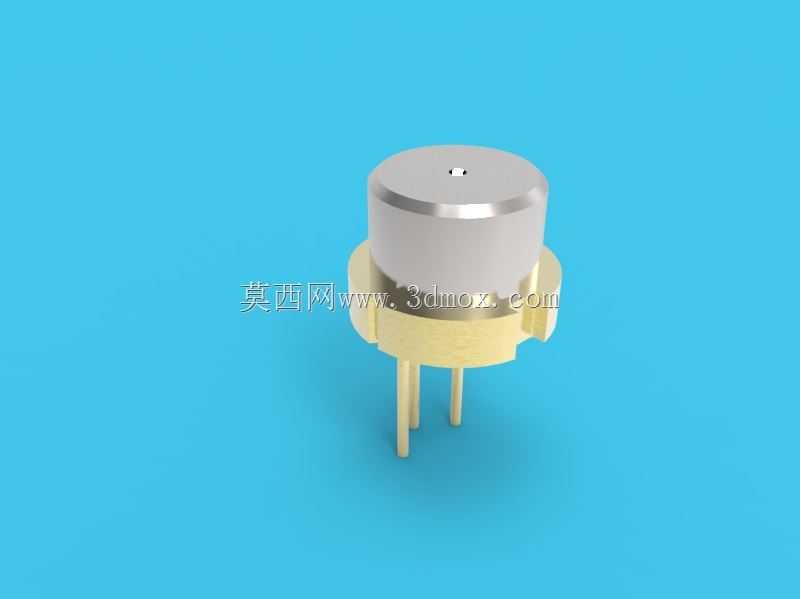

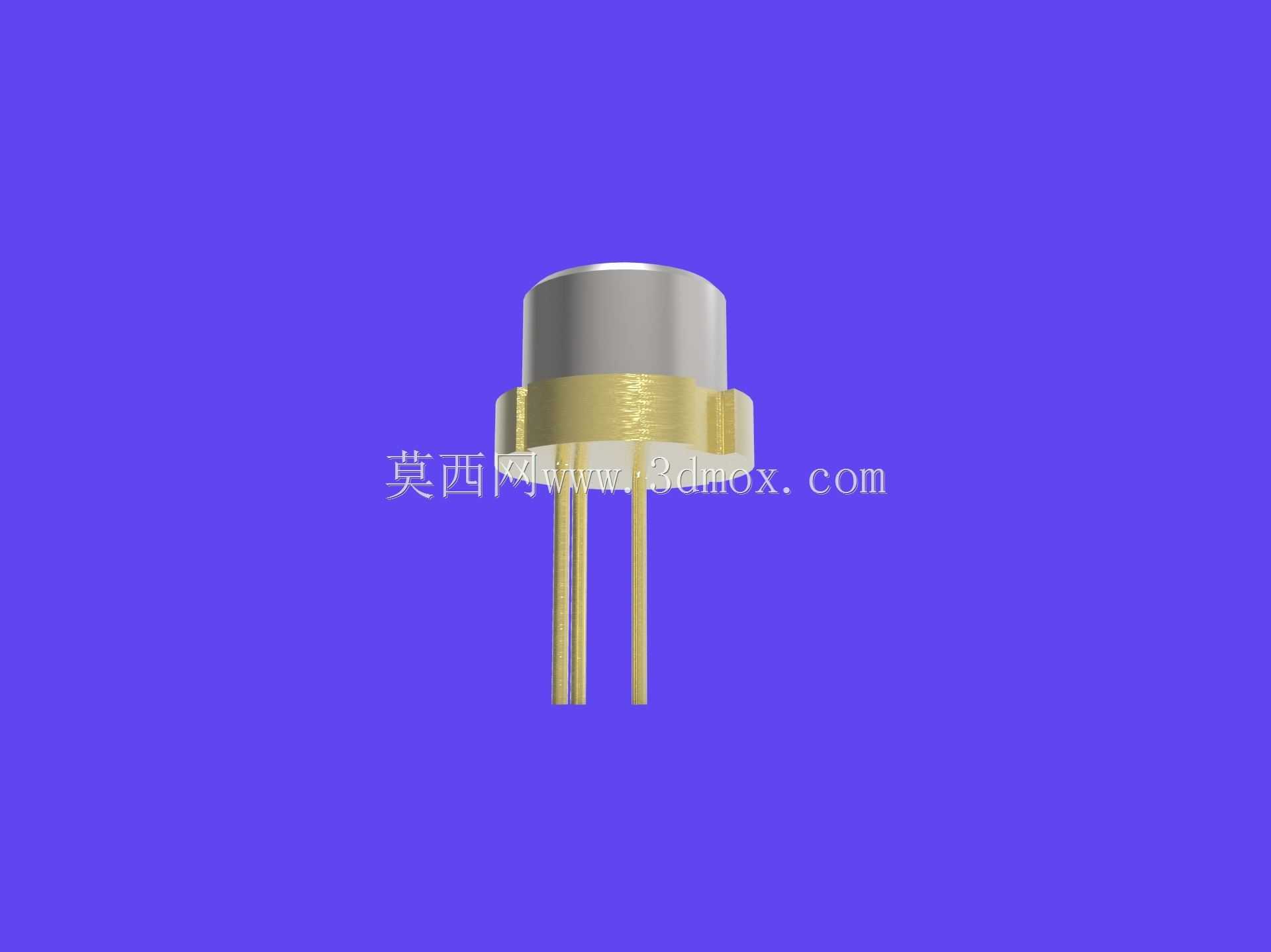

　　从结构设计的角度拆解这个器件，整体分为金属管座、绝缘固定环、三个引出引脚、金属管帽四个核心部分。金属管座采用可伐合金材质冲压成型，底部的法兰凸缘是安装定位的核心基准，设计配套的安装座时，法兰的定位台阶公差需要控制在0.05mm以内，才能保证管帽顶部的出光窗口和后续光路的透镜中心同轴，避免出光功率出现偏心损耗。三个引脚呈等腰三角形排布，中间的引脚为公共阴极，两侧引脚分别对应激光芯片的阳极和内置监控光电二极管的阳极，设计PCB对应的过孔时，需要注意引脚的直径公差，通常这类直插引脚的直径在0.45-0.5mm之间，过孔设计为0.8mm即可满足插装需求，同时要预留引脚焊接后的焊盘空间，避免焊锡溢出导致相邻引脚短路。

　　管座和引脚之间采用玻璃绝缘子烧结固定，这部分是整个封装的应力集中区域，在做器件压装固定的时候，不能直接对引脚施加侧向力，也不能让压装工装的力直接作用在玻璃绝缘子位置，否则很容易出现绝缘子开裂、封装气密性失效的问题，一旦气密性失效，外界的水汽和粉尘进入管腔内部，会直接导致激光芯片的端面氧化，大幅缩短器件的使用寿命。金属管帽和管座采用电阻焊封装，顶部的透光窗口采用光学玻璃磨制，窗口的平面度直接影响出光的光斑质量，在做结构避让设计时，管帽顶部需要预留至少0.3mm的安全间隙，避免装配时刮花玻璃窗口，导致出光散射。

　　在实际的设备装配流程里，这类器件的安装通常有两种方式，一种是直接插装在PCB上，依靠引脚焊接固定，这种方式适合对光路同轴度要求不高的低成本设备，需要注意焊接时的温度控制，引脚焊接的温度不能超过260摄氏度，单次焊接时长不能超过3秒，避免高温通过引脚传导到管座内部，损伤激光芯片的键合引线。另一种是采用金属压圈将管座的法兰压紧在专用的光学镜座内，这种安装方式的定位精度更高，可以配合调整架微调出光角度，适合对光路精度要求较高的工业检测设备，设计压圈的时候需要注意压圈的内径要大于管帽的外径，避免压圈遮挡出光路径，同时压紧力要控制在合适范围，既要保证器件在振动工况下不会移位，也不能因为压紧力过大导致管座变形。

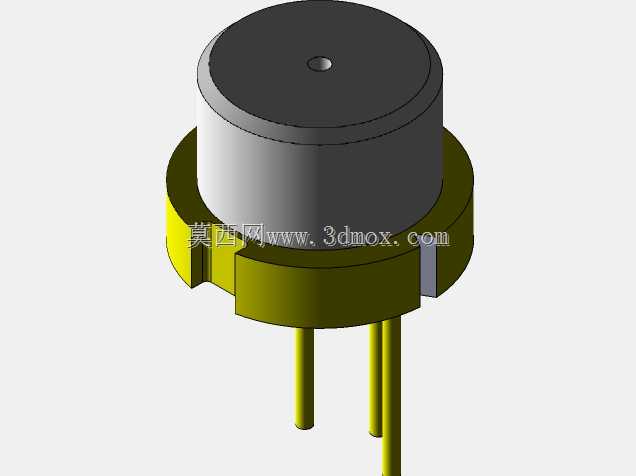

　　做三维建模的时候，需要重点还原几个关键的尺寸边界：首先是管座法兰的外径和厚度，这是安装定位的核心尺寸；其次是三个引脚的相对位置和伸出长度，这部分直接和PCB的Layout对应；然后是管帽的外径和总高度，这部分关系到后续光路透镜的安装距离设计；最后是管帽顶部窗口的有效通光直径，这部分决定了出光光束的初始直径。建模时不需要还原内部的激光芯片和键合线细节，因为结构设计阶段只需要考虑外部的安装和干涉问题，内部结构不影响整机的结构布局。另外需要注意，这类器件的引脚是有极性区分的，建模时可以在管座表面做一个微小的凸点标记，对应引脚的极性定位点，方便后续出工程图的时候标注极性方向，避免生产插装时出现反插的问题。

　　在做设备的可靠性设计时，还要考虑这类器件的散热问题，虽然小功率激光二极管的发热量不大，但如果是长时间连续工作的工况，最好在管座的法兰位置增加金属散热接触面，把工作时产生的热量传导出去，降低芯片的工作结温，提升器件的长期工作稳定性。散热接触面的平面度需要控制在0.1mm以内，必要时可以在接触面涂覆薄层导热硅脂，降低接触热阻，但要注意导热硅脂不能沾染到管帽的透光窗口上，否则会在窗口表面形成油膜，影响出光效率。
