CNC铣床用标准冷却卡盘锥度结构

　　在数控铣削加工的实际生产场景中，刀具装夹的同轴度、夹持刚性以及冷却介质的输送效率，直接决定了工件加工精度、刀具使用寿命与连续加工的稳定性，这类带冷却通道的卡盘锥度结构，正是为解决高速铣削工况下的装夹与冷却痛点设计的核心连接部件。从实际应用场景来看，该部件主要适配立式、卧式CNC铣床的主轴锥孔接口，承担主轴与铣刀刀柄之间的扭矩传递、定位基准衔接以及切削冷却介质导流的多重作用，在钢件粗铣、铝合金高速精铣、高温合金断续切削等多种加工工况下都能稳定发挥作用。

　　从功能特性上看，该锥度结构采用标准Coole t卡盘锥面配合形式，锥面的接触贴合率在设计时要求达到85%以上，确保主轴转动时的扭矩可以通过锥面的静摩擦力均匀传递，避免高速转动时出现刀柄打滑、振刀的问题。结构上自带的冷却通道，能够将机床主轴输出的高压切削液直接导流至刀柄内部，最终直达刀具切削刃区域，相比传统外部喷淋冷却的方式，冷却介质可以更直接地接触切削热集中区域，大幅降低高速切削时刃口的积屑瘤产生概率，同时也能辅助冲除切削缝隙内残留的切屑，减少二次切削刮伤已加工表面的问题。

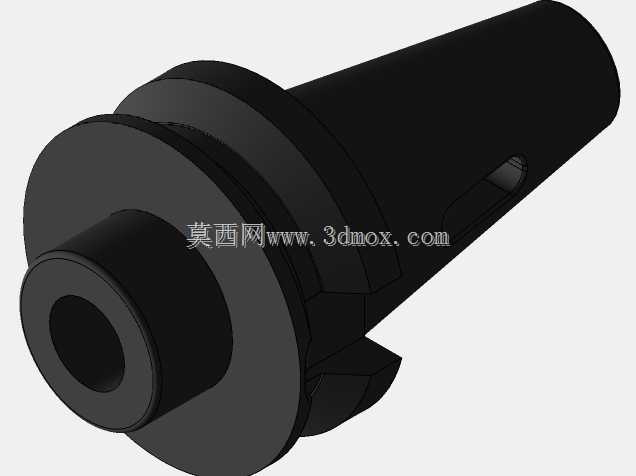

　　设计思路上，该结构优先遵循机床主轴接口的通用互换性原则，锥度参数完全匹配通用CNC铣床的标准锥孔规格，不需要对现有设备主轴进行改造即可直接换装。上部的法兰盘结构设置了对应的卡槽定位结构，与主轴端的拉钉锁紧机构配合，能够实现装夹时的轴向定位，保证每次换刀后的轴向尺寸重复定位精度控制在0.002mm以内，减少换刀后的对刀辅助时间。锥柄侧面开设的腰型槽，是为了配合主轴内部的扭矩传递键块，在重切削工况下分担锥面的扭矩传递载荷，避免大进给切削时锥面出现相对转动磨损。

　　从安装边界与尺寸设计来看，该锥柄的大端直径、锥面长度、法兰盘厚度以及上部冷却接口的孔径，都严格匹配标准卡盘的安装尺寸链，安装时锥面需要提前擦拭干净无铁屑残留，推入主轴锥孔后通过拉钉拉紧，拉紧力控制在设备规定的标准区间内，既避免拉紧力不足导致装夹松动，也防止拉紧力过大造成锥面变形。上部的冷却接口采用标准通孔设计，能够适配常规的内冷管路接头，不需要额外定制转接件，下部的锥柄长度控制在合理区间，既保证足够的配合接触长度，也避免过长导致刀柄悬伸量过大引发刚性不足。

　　在实际加工使用中，这类锥度结构的磨损主要集中在锥面接触区域与侧面键槽位置，建模时对锥面的粗糙度、形位公差都做了对应设计考量，锥面的圆度公差控制在0.001mm以内，锥角的角度公差严格匹配标准锥度的公差带，确保与主轴锥孔配合时不会出现局部接触应力过大的问题。结构上没有多余的冗余设计，所有的外形轮廓都服务于装夹定位、扭矩传递、冷却导流三个核心功能，壁厚分布经过受力校核，在保证整体刚性的前提下尽可能降低自身重量，减少主轴高速转动时的动平衡负载，适配最高8000转每分钟的常规铣削转速工况，部分经过动平衡校正的同结构部件也可适配更高转速的精加工作业场景。
