手动夹紧式钻床加工定位钻模结构

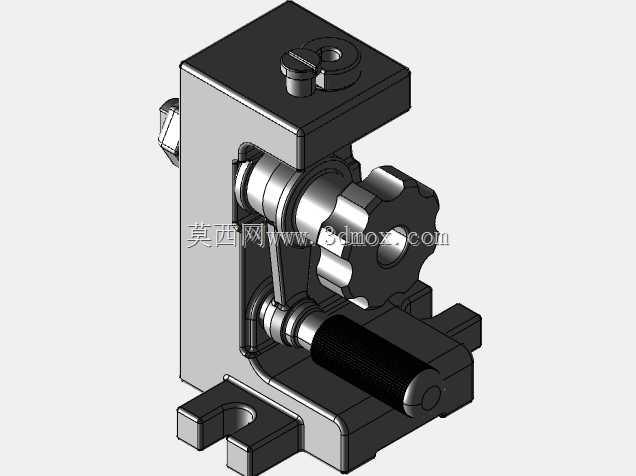

　　在小批量机械零件的孔加工工序里，这类手动夹紧钻模是车间里出镜率极高的工装，不用复杂的气动液压配套，台钻、立钻甚至摇臂钻的工位上都能快速装夹使用，尤其适合维修车间、小型加工点的非量产孔加工场景，能省去大量划线找正的辅助时间。整套钻模的结构逻辑完全围绕钻孔工序的核心需求搭建：首先是底部的安装基座，开出了两个对称的U型安装槽，这是为了适配钻床工作台的T型槽螺栓固定，安装时不用精准对齐孔位，顺着U型槽调整到合适位置就能锁紧，基座的底面做了全平面铣平处理，保证和工作台面贴合时没有翘曲，避免钻孔时出现角度偏差。主体立板是整个钻模的承载骨架，和基座采用一体式的刚性连接，没有拼接缝隙，这一点很关键，钻孔时的轴向切削力会直接传递到立板上，

　　如果是拼接结构很容易出现长期使用后的松动偏移。上部的钻套安装座是核心的导向部位，这里的孔位精度直接决定最终的钻孔位置度，设计时钻套安装孔和定位基准面的垂直度公差控制在0.02mm以内，可换钻套的结构能适配不同直径的钻头加工，不用更换整套工装就能完成不同孔径的钻削作业，钻套端面还做了排屑缺口，避免钻削过程中铁屑堆积在钻套和工件之间挤伤工件表面。侧面的手动夹紧机构采用了星形手轮搭配螺旋进给的结构，手轮的外缘做了滚花处理，戴劳保手套操作时也不会打滑，螺旋副的螺距选了1.5mm的细牙螺纹，一方面夹紧时的进给量更容易控制，不会因为进给太快夹伤工件表面，另一方面细牙螺纹的自锁性能更好，钻削过程中出现振动也不会出现夹紧松脱的问题，

　　夹紧压头的端面做了圆弧过渡，和工件接触时不会压出明显的压痕，对于表面质量要求高的工件也能适配。和夹紧机构配合的是侧面的定位顶杆，顶杆端部包了防滑的胶层？不对，实际是硬质合金顶头，顶紧工件时不会因为工件表面的硬度高出现顶头凹陷，顶杆的行程做了限位设计，最大张开距离可以适配一定尺寸范围内的工件装夹，不用频繁调整工装的初始位置。整套结构没有多余的冗余零件，所有运动部件都做了防尘处理，手轮和转轴的配合部位加了防尘毡圈，车间里的铁屑、切削液溅进去也不会造成机构卡滞，日常维护只需要定期给螺旋副加少量润滑油就能长期使用。从安装边界来看，整套钻模的整体轮廓尺寸控制在小型钻床的工作台适配范围内，高度方向不会超过普通台钻的最大行程限制，

　　装夹工件时的操作空间留得很充足，不管是装拆工件还是清理铁屑，手都能轻松伸到夹紧部位操作，不会出现结构干涉。在实际加工场景里，这类钻模主要用来加工小型轴类、板块类零件上的径向孔或者垂直孔，不需要每次加工前都给工件划线打样冲眼，只要把工件靠在定位基准面上，转动手轮夹紧，钻头顺着钻套进给就能完成加工，孔位的位置度一致性比手动划线找正要高很多，对于没有数控钻床的小型加工场景，能把孔加工的效率提升三倍以上，同时还能降低对操作工的技能要求，新入职的操作工简单培训就能上手操作，不用掌握熟练的划线找正技能。设计这套结构的时候，特意把夹紧力的作用点对准了钻套的正下方位置，这样钻削时的切削力和夹紧力在同一条受力线上，不会让工件受到额外的倾覆力矩，避免钻孔时出现工件让刀的问题，钻出来的孔不会出现偏斜或者喇叭口的缺陷。另外，基座上除了固定用的U型槽，还预留了辅助定位的靠面，加工带台阶的工件时，可以直接把台阶靠在基准面上，不用额外加垫块定位，进一步减少装夹的辅助时间。所有结构的棱角部位都做了倒角处理，操作时不会划伤操作工的手臂，符合车间工装的安全设计要求，没有突出的尖锐部位，日常搬运、装拆的时候也不会出现磕碰伤人的问题。
