导柱导向式板件冲压加工组合工装

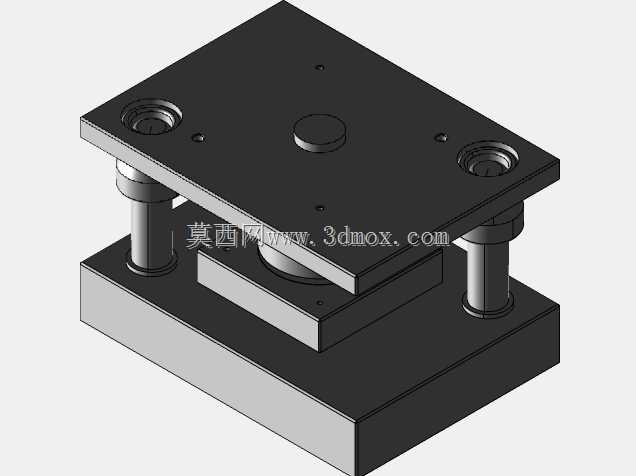

　　这套组合冲压工装主要面向小型钣金件的小批量冲压加工场景，常见于五金制品加工车间、职业技能实训考核工位以及小型机修配套加工环节，可适配常规开式可倾压力机的安装接口，完成薄金属板的冲裁、浅成型类工序加工。从结构布局来看，整套工装采用标准的后侧导柱模架承载逻辑，上下模座均选用调质处理的45号钢材质加工，上模座通过模柄接口与压力机滑块端面连接，下模座通过T型槽螺栓配合压板固定在压力机工作台面，导柱与导套采用过盈配合分别压装在下模座、上模座的对应安装孔内，合模过程中导柱先导入导套完成导向，抵消滑块下行过程中产生的侧向偏移力，保证上下模工作零件的对中精度，避免啃模、毛刺超差等常见冲压问题。

　　设计阶段首先围绕加工对象的工艺需求做结构拆分，将整套工装拆分为模架承载单元、工作成型单元、定位卸料单元三个独立模块，各模块之间通过内六角圆柱头螺钉、圆柱销完成连接定位，既方便加工过程中的精度配作，也便于后期易损件的快速更换。上下模座的安装边界充分考虑了常规小型压力机的工作台落料孔尺寸、滑块模柄孔直径参数，模柄采用标准压入式结构，直径适配常见的40mm规格模柄孔，下模座的安装槽间距匹配160mm规格T型槽的中心距，无需额外加工转接板即可直接装夹固定。

　　工作区域的凸凹模间隙按照所加工板材厚度的5%-8%配作，针对0.5-2mm厚度的冷轧钢板、铝板均能保证合格的断面质量，卸料装置采用弹性卸料结构，安装在上模座的对应沉孔内，开模状态下卸料板突出凸模下端面一定距离，合模时首先压紧板材避免窜动，冲压完成后靠弹性元件的回弹力箍住凸模将卡箍在凸模上的板材卸下，防止带料问题影响连续作业。定位结构采用固定挡料销搭配导料板的组合形式，导料板控制条料的送进方向，挡料销控制单次送料的步距，操作时无需额外测量定位，推件块安装在上模座的型腔内部，冲压完成后滑块上行到上止点位置时，打杆接触压力机的打料横梁，推动推件块将卡在上模型腔内的成型工件推出，可配合接料盒实现工件的自动归集。

　　整套工装的导向副采用稀油润滑结构，导套侧面开有注油孔，日常维护时可直接通过注油孔加注润滑油，减少导柱导套的磨损量，延长模架的使用寿命。所有连接螺钉均选用12.9级高强度内六角螺钉，销钉选用磨削加工的圆柱销，保证连接刚性与定位精度重复一致性，模座的非工作表面做发黑防锈处理，工作零件表面做淬火处理提升硬度与耐磨性，长期冲压作业下不易出现塌角、变形等失效问题。在实训场景中，这套工装可直接作为夹具、冲压工艺类考核的实操载体，学员可通过拆解、装配、试冲全流程掌握冲压工装的设计逻辑、装配精度控制要点以及压力机参数匹配方法；在实际生产场景中，更换不同的凸凹模工作部件即可适配不同形状小型冲压件的加工需求，模架部分可重复利用，大幅降低小型冲压件的工装开发成本，缩短生产准备周期。
