可多角度调节机用工具虎钳结构设计

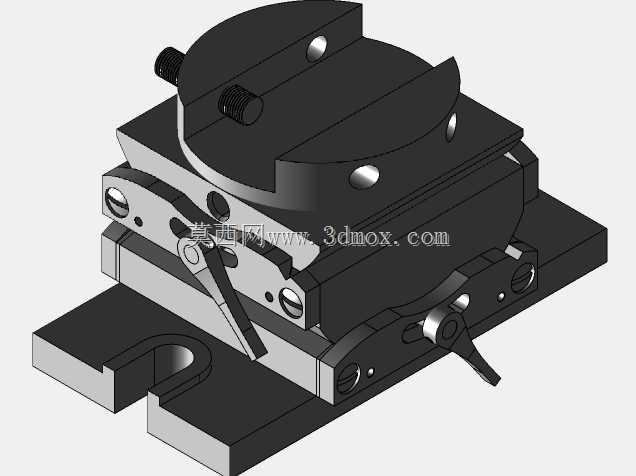

　　在常规机加工、模具修配、精密零件划线工序里，普通平口钳只能完成水平方向的工件夹持，遇到带斜面、斜孔、复合角度的加工需求时，往往需要搭配角度垫铁、正弦台反复打表找正，不仅辅助工时占比高，多次装夹带来的累积误差也很难稳定控制在精密加工要求的公差范围内，这款可任意角度调节的工具虎钳，正是针对这类多面、多角度加工场景设计的专用夹持工装。从结构组成来看，整套虎钳分为底部安装基座、角度调整铰接机构、回转承载盘、钳身夹持主体、锁紧操作机构几个核心部分，底部基座开设标准T型槽安装卡口，可直接适配多数铣床、磨床、钻床以及钳工划线平台的T型槽间距，安装时不需要额外制作过渡连接板，直接通过T型螺栓就能完成固定，基座底面做了刮研处理，

　　和工作台面的接触贴合度能达到每平方厘米不少于12个接触点的精度要求，避免装夹后出现受力翘曲。中间的角度调整机构采用双圆弧铰接配合结构，配合面做了淬硬处理，硬度达到HRC48-52，长期调整使用也不会出现接触面磨损塌陷导致的角度漂移，铰接副两侧搭配对称布置的锁紧手柄，当调整到需要的倾斜角度后，扳动锁紧手柄就能通过楔形增力结构把铰接副完全锁死，锁紧力足够承受铣削加工时的径向切削力，不会出现加工过程中角度滑移的问题。上方的回转承载盘可以绕垂直轴线做360度回转，盘身刻有清晰的角度刻度线，配合基准指针能快速完成水平方向的角度设定，回转盘同样配备圆周锁紧机构，锁紧后整个钳身不会在水平切削力作用下发生转动。

　　钳身主体采用和机用平口钳一致的丝杠传动夹持结构，钳口做了交叉网纹处理，夹持毛坯件时能提供足够的摩擦力，也可以根据加工需求更换光面钳口、软钳口来完成精加工件的夹持，避免夹伤工件已加工表面。设计过程中，首先考虑的是角度调节的灵活性和锁紧后的刚性平衡，没有采用齿轮齿盘式的分度调节结构，而是采用无档位限制的圆弧铰接结构，这样就可以实现0到90度范围内任意倾斜角度的设定，不会受到齿盘分度间隔的限制，能满足特殊非标角度的加工需求；其次是操作的便捷性，所有锁紧手柄都布置在钳身外侧操作人员容易触及的位置，调整角度时不需要借助额外扳手，徒手就能完成锁紧和松开操作，单人就能完成工件装夹和角度调整的全部流程。从安装边界来看，

　　整套虎钳闭合状态下的总高度控制在普通机用虎钳的高度范围内，安装在常规立式铣床工作台上时，不会超出机床Z轴的有效行程范围，钳身最大开口尺寸适配常见的中小型零件加工需求，夹持范围覆盖日常工装夹具加工、模具零件修配、教学实训加工的多数工件尺寸。在实际使用场景中，这款虎钳可以替代普通平口钳加角度垫铁的组合装夹方式，比如加工模具零件上的斜顶孔、斜导柱孔时，不需要反复计算垫铁高度、打表校正角度，直接调整虎钳的倾斜角度配合回转盘的水平角度，就能一次装夹完成多个角度面的加工，大幅减少辅助装夹时间；在钳工划线工序中，也可以通过调整虎钳角度，让工件待划线面处于水平或垂直状态，降低划线操作的难度；在工具磨床加工小型刀具的斜角、倒角工序中，这款虎钳也能提供稳定的夹持和精准的角度调整，保证磨削角度的一致性。整套结构的运动部件都设计了防尘防护结构，加工产生的切屑、磨削产生的磨料颗粒不容易进入铰接配合面和丝杠传动副，日常维护只需要定期在润滑点加注润滑脂就能保证长期顺畅使用，不会因为切屑卡滞出现调整卡涩的问题。和普通可倾虎钳相比，这款结构的角度调整范围更大，锁紧刚性更强，没有固定的角度档位限制，能适配更多非标准角度的加工需求，同时整体结构紧凑，不会占用过多的工作台安装空间，在中小型加工车间、模具维修工位、职业院校实训场地都有很高的适配性。
